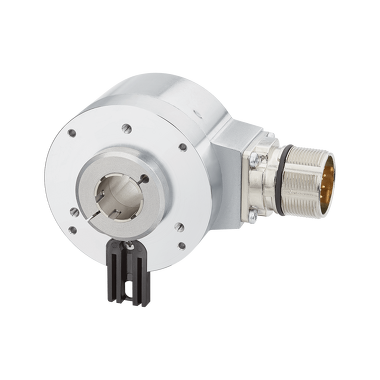

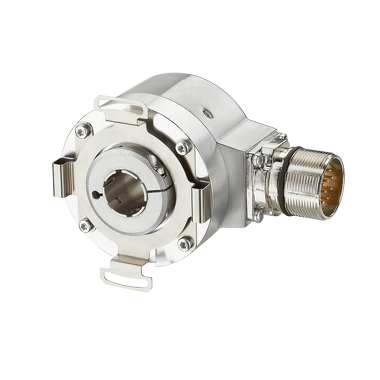

Codeur Incrémental - Sendix K58I Performance

Programmable individuellement - haute température, haute résolution
Le nouveau codeur Sendix K58I Performance-Line se distingue avant tout par la possibilité de programmer différents paramètres tels que la résolution, le sens de comptage ou l'impulsion zéro. Les réglages peuvent être effectués avant ou après l'installation et permettent de réagir rapidement et directement aux exigences changeantes ou nouvelles sans devoir remplacer le codeur par un nouveau. D'autres caractéristiques optimisées sont la plage de température plus élevée ainsi qu'une résolution allant jusqu'à 36.000 impulsions par tour.
Mécaniquement
Dimension
Ø 58 mm
Type d'arbre
6 mm arbre, avec méplat
8 mm arbre, avec méplat
10 mm arbre, avec méplat
12 mm arbre, avec méplat
1/4 " arbre, avec méplat
3/8 " arbre, avec méplat
11 mm arbre, avec clavette
6 mm axe creux, traversant
8 mm axe creux, traversant
10 mm axe creux, traversant
12 mm axe creux, traversant
14 mm axe creux, traversant
15 mm axe creux, traversant
1/4 " axe creux, traversant
3/8 " axe creux, traversant
1/2 " axe creux, traversant
Type de bride
Bride synchro / servo
Bride de serrage
Bride carrée
Bride Euro
élément élastique, long
Stator anti-rotation
Système anti-rotation longue
Ø 58.00 mm
Température de fonctionnement
-40 °C ... +110 °C
Indice de protection
IP65
IP66
IP67
Raccordements
Câble axial
Câble radial
Connecteur M23 axial
Connecteur M23 radial
M12 Connecteurs
Vitesse de rotation max.
12.000 min-1
Poids
400 g
Électrique
Balayage
optique
Tension d'alimentation
5...30 V DC
Interfaces
Gegentakt
TTL / RS422
Options
sur demande
Test au brouillard salin
Fiche technique
K58I - PR
PDF ? 1,7 MB | 09.2025
DE
EN
FR
Instructions d'utilisation
Instructions d'utilisation des codeurs
Multilingue:
Allemand, Anglais, Français
PDF ? 2,9 MB | 09.2025
Certificat de conformité
Sendix K58I.O
Multilingue:
Allemand, Anglais, Français
PDF ? 148,7 KB | 09.2025
Codeurs personnalisables à tout moment de manière simple et rapide
Paramètres configurables individuellement :
Nombre d'impulsions jusqu'à 36.000 ppr
Sortie HTL ou TTL
Sens de comptage
Réglages impulsion zéro (longueur, position, liaisons)
Haute précision et fiabilité
Technologie de capteurs ultramoderne avec des résolutions allant jusqu'à 36.000 ppr.
Pour les conditions d'utilisation les plus difficiles sous de multiples influences extérieures
Plage de température de -40 °C à +110 °C
Indice de protection jusqu'à IP67 maximum
concept de blindage CEM optimisé
technologie Safety-Lock perfectionnée
Intégration parfaite dans les réseaux numériques modernes
Préparé pour une utilisation avec une plaque signalétique numérique et un jumeau numérique pour la surveillance et la maintenance des machines ainsi que pour de multiples tâches de documentation. Optimisation des processus et augmentation de l'efficacité.
