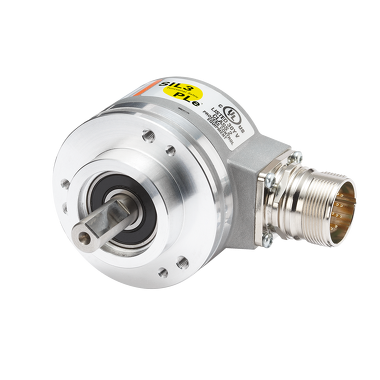

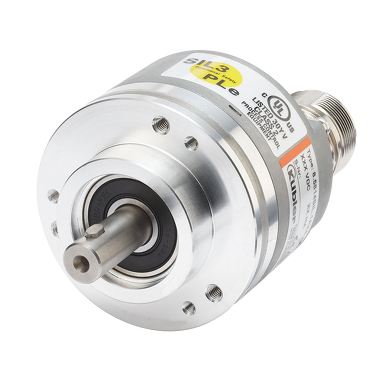

Codeur Incrémental - Sendix 5814FS3

Sécurité fonctionnelle : mesure de la vitesse de rotation certifiée jusqu'à SIL3/PLe

Les codeurs incrémentaux Sendix 5814FS3 / 5834FS3 avec interface SinCos sont conçus pour une utilisation dans des applications de sécurité jusqu'à SIL3 conformément à la norme EN 61800-5-2 ou PLe selon EN ISO 13849-1. Pour les applications dans le domaine de la technique d'entraînement sûre, ces codeurs garantissent un fonctionnement fiable.

Mécaniquement

Dimension
Ø 58 mm

Type d'arbre
10 mm arbre, avec méplat
10 mm arbre, avec clavette

Type de bride
Bride de serrage
Ø 58.00 mm

Température de fonctionnement
-40 °C ... +90 °C

Indice de protection
IP65/IP67

Raccordements
Câble axial
Câble radial
Connecteur M23 axial
Connecteur M23 radial
Connecteur M12 axial
Connecteur M12 radial

Vitesse de rotation max.
12.000 min-1

Poids
450 g

Électrique

Balayage
optique

Résolution max.
2.048 ppr Incrémentaux

Tension d'alimentation
5 V DC
10...30 V DC

Interfaces
SinCos

Options
sur demande
Protection EX zone 2/22
Test au brouillard salin

Fiche technique
Sendix 5814FS3 / 5834FS3
PDF ? 1,4 MB | 09.2025
DE
EN
FR

Instructions d'utilisation
Sendix 58xxFS2 / 58xxFS3
Multilingue:
Allemand, Anglais, Français, Italien, Espagnol
PDF ? 5,9 MB | 09.2025

Paramètres de sécurité
Sistema-Bibliothèque
Multilingue:
Allemand, Anglais, Français
ZIP ? 6,3 MB | 09.2025

Certificat de conformité
Sendix 5814FS3 / 5834FS3 CE
Multilingue:
Allemand, Anglais, Français
PDF ? 163,3 KB | 09.2025

CAD mécanique / STEP
Sendix 5814FSx
ZIP ? 1,8 MB | 09.2025

Certificats Produits
UL CoC USA/ Canada - Encodeurs rotatifs
PDF ? 503,1 KB | 09.2025
EN

Sendix 58xxFS3 - Certificat d'examen CE de type
PDF ? 598,5 KB | 10.2025
DE
EN

Essai au brouillard salin avec codeur rotatif (IEC 68-2-11/672h)
PDF ? 39,6 KB | 09.2025
DE
EN

Technologie sécurité fonctionnelle

Codeurs avec certificat indépendant TÜV.
Convient pour des applications jusqu'à SIL3 selon EN 61800-5-2.
Convient pour des applications jusqu'à PLe selon EN ISO 13849-1.
Avec traces SinCos incrémentales.
Montage mécanique certifié + électronique.

Flexible

Variantes d'arbres sortants et d'arbres creux
Variantes de câbles et de connecteurs.
Différentes variantes de montage disponibles.
