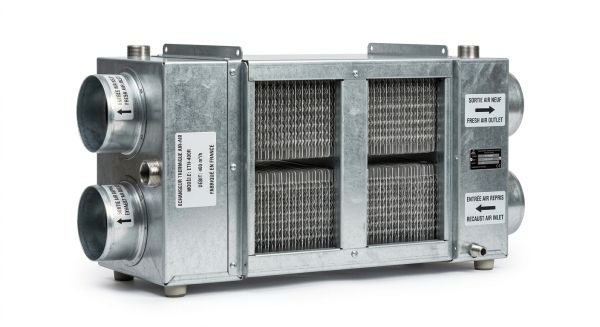

Échangeur thermique d'air

Un échangeur thermique d’air repose sur un transfert de chaleur entre l’air extrait et l’air neuf, sans mélange direct entre les circuits d’air. Le principe s’appuie sur des flux d’air organisés en contre-courant ou en échangeur croisé, ce qui augmente le rendement thermique tout en limitant les pertes liées aux variations de température.

Dans une ventilation double flux, l’air sortant cède son énergie au flux entrant par permutation thermique dans une batterie d’échange, un échangeur à plaques ou un échangeur rotatif.

Le fonctionnement d'un échangeur thermique d'air dépend du débit d’air, de la température d’entrée, de la température de sortie, de l’étanchéité et de l’isolation interne. Le dispositif contribue ainsi à la récupération d’énergie dans une installation échangeur d’air conforme à la norme EN 308 et aux contraintes de performance énergétique.

Un échangeur d’air intègre plusieurs éléments mécaniques et aérauliques qui assurent le transfert de chaleur et la stabilité des circuits d’air. Les échangeurs à plaques, rotors ou batteries d’échange constituent la zone où l’air extrait transmet son énergie à l’air neuf sans contact direct.

Les conduits aérauliques guident les flux, tandis que les ventilateurs ou moteurs EC maintiennent le débit d’air requis par la ventilation double flux. Les capteurs thermiques, la régulation et l’automatisation ajustent la température d’entrée et de sortie, gèrent le bypass et compensent les variations de pression.

L’ensemble doit garantir étanchéité, isolation et compatibilité avec le réseau aéraulique d’une installation échangeur d’air conforme à la norme installation échangeur d’air.

👉 Les composants internes

• Corps d’échange : plaques aluminium, matériau inox, polypropylène.
• Rotor ou roue thermique : permutation et stockage temporaire d’énergie.
• Batterie d’échange : air/eau ou air/glycol.
• Conduits aérauliques et gainage.
• Ventilateurs, moteurs EC, registres et bypass.
• Capteurs thermiques, sondes hygrométriques.
• Systèmes de régulation et d’automatisation.
• Trappes d’accessibilité pour entretien échangeur d’air.

Un échangeur thermique d’air voit ses performances dépendre directement de la température d’entrée, de la température de sortie, du débit d’air et des variations de niveau d’humidité.

Le rendement thermique évolue selon la géométrie de l’échangeur (croisé, contre-courant, rotatif), l’isolation, l’étanchéité et la nature des matériaux. Les pertes de charge influencent la consommation électrique des ventilateurs, tandis que la vitesse de circulation dans les circuits d’air impacte la récupération d’énergie et la stabilité du fonctionnement.

Une installation échangeur d’air conforme à la norme EN 308 doit ainsi concilier rendement énergétique, contrôle de l’hygrométrie et régulation précise.

Ces paramètres orientent aussi l’entretien échangeur d’air, notamment l’accès aux zones sensibles et la surveillance des capteurs thermiques.

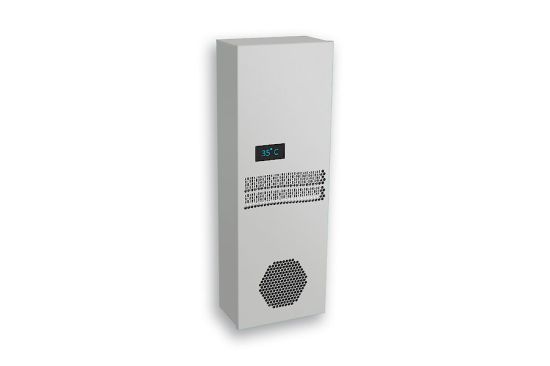

Un échangeur de chaleur air-air assure un transfert de chaleur direct entre l’air extrait et l’air neuf sans contact entre les flux. Le principe s’appuie sur un échangeur croisé ou un échangeur contre-courant, selon le rendement thermique recherché.

Ce type d’échangeur d’air utilise des plaques aluminium, matériau inox ou polypropylène pour assurer la permutation thermique dans une ventilation double flux. Il est couramment intégré dans les bâtiments industriels, entrepôts logistiques, bureaux ou zones de stockage où le débit d’air doit rester stable et maîtrisé.

Le dispositif s’adapte aux variations de température d’entrée et de sortie, aux contraintes d’étanchéité et aux exigences liées à la récupération d’énergie.

Il constitue l’un des systèmes les plus utilisés dans une installation échangeur d’air, notamment lorsqu’on recherche le meilleur échangeur d’air pour une configuration simple et sans fluide caloporteur.

👉 Configurations possibles

• Flux croisés pour une mise en œuvre compacte
• Contre-courant pour un rendement thermique plus élevé
• Versions plates ou tubulaires selon les pertes de charge admissibles
• Intégration dans une centrale de traitement d’air ou un réseau aéraulique
• Fonctionnement sans mélange entre air extrait et air neuf

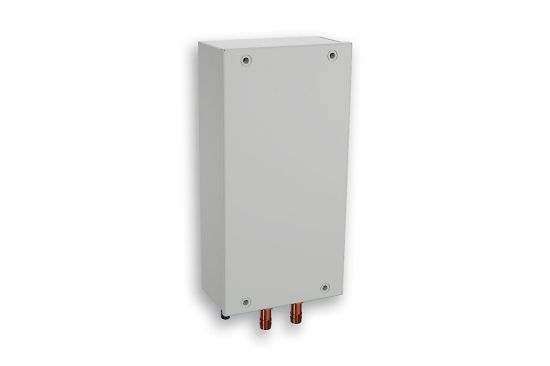

Un échangeur thermique air-eau utilise un transfert de chaleur entre un flux d’air et un fluide caloporteur, généralement de l’eau chaude ou froide, circulant dans une batterie d’échange.

Ce type d’échangeur de chaleur fonctionne sans contact direct entre l’air extrait et l’air neuf, la permutation thermique s’effectuant via des tubes ou ailettes. L’intégration dans une installation échangeur d’air permet le préchauffage, le refroidissement ou la récupération d’énergie en lien avec un réseau hydraulique professionnel.

Ce système est courant dans les bâtiments industriels et le tertiaire où les variations de température, le débit d’air, les pertes de charge et les exigences de régulation doivent être maîtrisées.

Il s’adapte aux installations nécessitant un contrôle fin de la température d’entrée, de la température de sortie et de l’humidité relative, tout en respectant les contraintes de la norme installation échangeur d’air.

Un échangeur air-glycol fonctionne avec un fluide caloporteur glycolé circulant entre deux batteries distinctes, ce qui permet un transfert de chaleur sans contact entre l’air extrait et l’air neuf. Cette configuration sépare totalement les circuits d’air, un avantage pour les environnements sensibles où aucune fuite ou migration d’air n’est acceptable.

Le glycol assure la récupération d’énergie grâce à une boucle hydraulique mise en mouvement par une pompe, pilotée par une régulation et des capteurs thermiques.

Ce type d’échangeur thermique d’air est utilisé dans les laboratoires, salles techniques, zones à pollution élevée ou installations où les contraintes de pression empêchent l’usage d’un échangeur à plaques classique.

Les performances dépendent du débit de glycol, de la température d’entrée, des pertes de charge et de la qualité d’isolation de la boucle. Le système s’intègre dans une installation échangeur d’air nécessitant une séparation stricte des flux et le respect de la norme installation échangeur d’air.

👉 Particularités de la boucle glycolée

• Séparation totale des flux d’air
• Circulation assurée par pompe et régulation automatisée
• Batteries air/glycol en extraction et en insufflation
• Adaptée aux environnements sensibles ou confinés

Un échangeur d’air de type air-sol exploite la température stable du sous-sol pour conditionner l’air neuf avant son introduction dans le bâtiment. Le principe repose sur un transfert de chaleur entre l’air circulant dans un conduit enterré et le sol environnant, permettant un préchauffage en hiver et un rafraîchissement en été.

Ce type d’échangeur thermique air s’intègre dans une installation échangeur d’air destinée aux environnements cherchant à réduire les consommations de chauffage ou de refroidissement. Le fonctionnement dépend des conditions géotechniques, de la longueur enterrée, du débit d’air, des pertes de charge admissibles et de l’étanchéité du réseau.

La gestion de la condensation, la pente du conduit et la présence de filtres influencent directement la qualité d’air et la stabilité thermique. Ce dispositif nécessite une implantation pensée dès la conception du bâtiment ou lors d’une rénovation lourde.

👉 Points techniques d’un échangeur air-sol

• Conduits enterrés assurant la permutation thermique avec le sol
• Gestion de la condensation : drain, pente, matériaux adaptés
• Filtres en entrée pour limiter poussières et polluants
• Influence du sol : nature, profondeur, humidité
• Intégration au réseau aéraulique et à la ventilation double flux

Un échangeur thermique d’air peut prendre des formes spécifiques lorsqu’un bâtiment industriel ou un process impose des contraintes particulières de pression, d’humidité, de pollution ou de débit d’air.

Les échangeurs tubulaires, les registres thermiques ou les systèmes hybrides intégrés à une centrale de traitement d’air offrent des configurations adaptées au transfert de chaleur dans des environnements exigeants.

Ces dispositifs complètent les solutions classiques lorsque l’air extrait contient des particules, des polluants corrosifs ou des températures extrêmes incompatibles avec un échangeur à plaques standard.

Ils assurent un fonctionnement stable malgré les pertes de charge élevées, l’hygrométrie variable ou les besoins de récupération d’énergie spécifiques à un process. Leur intégration dans une installation échangeur d’air permet d’ajuster l’étanchéité, la régulation et la résistance mécanique selon les exigences du site.

Un échangeur d’air stabilise les températures dans les bâtiments industriels où les machines dégagent de grandes quantités de chaleur.

Le système assure un transfert de chaleur entre l’air extrait chargé et l’air neuf, afin de réduire les déperditions et de maintenir des conditions adaptées aux process. L’équipement gère des débits élevés, des variations rapides de température d’entrée, des pertes de charge importantes et des contraintes d’étanchéité.

Dans une installation échangeur d’air, la récupération d’énergie devient un levier pour maîtriser les ambiances, réduire les rejets d’air chaud et stabiliser les zones sensibles.

La conformité à la norme installation échangeur d’air garantit une intégration correcte au réseau aéraulique, notamment dans les usines, ateliers, hangars ou zones à forte chaleur.

👉 Contraintes typiques

• Charges thermiques importantes
• Rejets d’air chaud liés aux process
• Besoin de stabilité du débit d’air
• Poussières, polluants, humidité variable
• Zones à surchauffe nécessitant récupération d’énergie

Un échangeur thermique d’air optimise la qualité d’air dans les bureaux, centres de stockage et entrepôts logistiques, où le renouvellement d’air est obligatoire.

Le système ajuste le transfert de chaleur entre l’air extrait et l’air neuf pour améliorer le confort thermique tout en réduisant les consommations.

Dans ces bâtiments, les variations de charge thermique sont modérées mais les volumes à traiter sont importants, ce qui impose un contrôle du débit d’air, des pertes de charge et de l’hygrométrie. L’intégration dans une installation échangeur d’air garantit une ventilation stable dans des espaces occupés en continu.

La récupération d’énergie améliore la performance énergétique et limite les déperditions sur les longues périodes d’exploitation.

👉 Usages tertiaires et logistiques

• Bureaux et open spaces
• Entrepôts logistiques et zones de stockage
• Centres de tri, plateformes de distribution
• Bâtiments recevant du public avec ventilation continue

Un échangeur d’air est essentiel dans les laboratoires, salles techniques, salles blanches ou zones confinées où la qualité d’air, la filtration et la stabilité thermique sont critiques.

Le système évite tout mélange entre l’air extrait et l’air neuf tout en assurant un transfert de chaleur contrôlé. Les exigences portent sur l’hygrométrie, l’étanchéité des circuits d’air, les pertes de charge et la précision de la régulation.

Dans une installation échangeur d’air, la conformité aux normes garantit la maîtrise des polluants et la stabilité des ambiances, notamment dans des locaux techniques, sites agroalimentaires, laboratoires ou zones à pression contrôlée.

La récupération d’énergie contribue à réduire les déperditions tout en maintenant des conditions strictes.

👉 Contraintes des environnements sensibles

• Étanchéité renforcée du réseau aéraulique
• Contrôle de l’humidité et de la température
• Gestion de la pression en salle confinée
• Exigences de filtration de l’air
• Surveillance continue par capteurs thermiques
