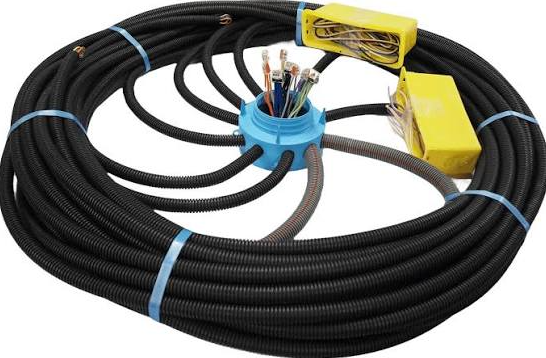

Pieuvre Ă©lectrique sur mesure

Le coût d'une pieuvre électrique sur mesure complète se situe généralement entre 3 000 et 7 000 € pour un bâtiment de 100 m², selon que le périmètre couvre le kit matériel seul ou la fourniture avec pose.

Le prix au m² évolue de 30 à 70 € selon le niveau d’intégration. Une pieuvre électrique en kit précâblée se situe entre 35 et 50 €/m², une version avec circuits de chauffage entre 50 et 65 €/m², et une version avec VMC double flux entre 55 et 70 €/m². Les kits par pièce s’établissent entre 165 et 300 € selon la configuration.Les principaux facteurs de variation sont les suivants :Le nombre de conducteurs et la section des fils influencent le coût du câble et le temps d’assemblage.Les types de fils, notamment blindés, haute température ou résistants aux fluides, augmentent le prix matière.Les connecteurs, le sur-gainage, les gaines et les tresses de protection modifient le niveau de finition.Les longueurs, le nombre de points et les quantités commandées jouent sur le temps d’étude et de production.Le niveau de tests électriques et les normes exigées déterminent le coût de contrôle final.

Faisceau électrique, harnais de câblage et ensemble de câbles décrivent des niveaux d’intégration différents. Un faisceau électrique sur mesure regroupe plusieurs conducteurs coupés et repérés selon le plan. Un harnais de câblage sur mesure ajoute les connecteurs, les protections mécaniques et les fixations, ce qui le rend prêt à poser. Un ensemble de câbles constitue la forme la plus aboutie, avec sur-gainage, blindage, marquage et documentation de raccordement.Le faisceau électrique sur mesure convient aux circuits terminés sur site.Le harnais de câblage sur mesure réduit le temps de montage et les erreurs de connexion.L’ensemble de câbles s’intègre directement dans une machine, un véhicule ou un équipement.

L'installation d'une pieuvre électrique dépend du support de pose et du secteur. Sur plancher hourdi ou prédalle, le faisceau chemine avant coulage du béton. En faux-plafond ou combles, la pieuvre centralise des dérivations accessibles. Sur ossature bois ou cloisons sèches, les gaines et boîtes d'une pieuvre électrique pour maison individuelle sont adaptées aux montants. Dans les machines spéciales, la robotique ou les lignes de production, le harnais doit absorber les flexions répétées et les contraintes mécaniques. Dans l’automobile, il résiste aux vibrations, aux huiles et aux variations thermiques. Dans l’aéronautique et le ferroviaire, le blindage, le poids et la tenue au feu deviennent prioritaires.

Le dimensionnement repose sur le nombre de conducteurs, les sections et le type de fil. La section dépend du courant et de la puissance à transporter. Le fil souple de classe 5 ou 6 convient aux chaînes porte-câbles et aux liaisons mobiles. Le fil blindé réduit les interférences électromagnétiques sur les signaux sensibles. Le fil haute température supporte des ambiances supérieures à 125 °C. Le fil résistant aux fluides tient face aux huiles, hydrocarbures et produits chimiques.

Le choix final intègre aussi le nombre de conducteurs, la séparation entre puissance et signal, ainsi que la résistance aux vibrations ou aux cycles thermiques.

La connectique conditionne la maintenabilité. Les connecteurs circulaires M8, M12 ou M23, les connecteurs rectangulaires industriels et les cosses serties sont choisis selon le courant, l’étanchéité et le nombre de cycles d’accouplement. Le sur-gainage protège le faisceau : gaine thermo-rétractable, tresse PET ou métallique, tube annelé en polyamide ou protection mécanique. Les longueurs sont coupées selon le plan et repérées par étiquettes ou marquage laser. Le repérage et le marquage assurent la traçabilité lors du montage et de la maintenance.La gaine thermo-rétractable stabilise les jonctions et améliore l’étanchéité.La tresse métallique réduit les perturbations électromagnétiques.Le tube annelé protège contre l’abrasion et les projections.Le marquage identifie chaque circuit et sa destination.

Avant expédition, le fabricant réalise les essais de continuité, d’isolement et de tenue diélectrique. Ces contrôles détectent les fils coupés, inversés ou mal sertis, et vérifient l’absence de fuite de courant entre conducteurs.

Un fabricant de pieuvre électrique adapté réalise l’étude du schéma et propose un prototypage rapide avant série. Les délais de fabrication dépendent de la complexité et des quantités. Une petite série peut être livrée en deux à quatre semaines après validation du prototype. Les quantités minimales de commande varient selon l’outillage et la connectique. Un accompagnement technique permet d’ajuster le dimensionnement et la protection.Capacité à modifier le plan en phase de conception.Prototype testé avant passage en série.Délai de fabrication compatible avec le planning d’assemblage.Petites et moyennes séries acceptées.Accompagnement sur le choix des connecteurs et des protections.

Les certifications qualifient le système de production. L’ISO 9001 atteste l’organisation, mais le critère produit repose sur l’IPC/WHMA-A-620. Les faisceaux doivent respecter CE, RoHS et Reach pour les marchés européens. Selon le secteur, le fabricant doit justifier d’EN 45545 pour le ferroviaire, d’AS9100 pour l’aéronautique ou d’ISO 13485 pour le médical. La traçabilité et les rapports de tests sont exigés.ISO 9001 : management de la qualité et maîtrise documentaire.IPC/WHMA-A-620 : critères d’acceptation des faisceaux, classes 1 à 3.UL : sécurité des matériaux et des composants.CE, RoHS, Reach : conformité réglementaire européenne.EN 45545 : tenue au feu et aux fumées pour le ferroviaire.AS9100 : exigences aéronautiques et traçabilité complète.ISO 13485 : gestion des risques pour les dispositifs médicaux.
