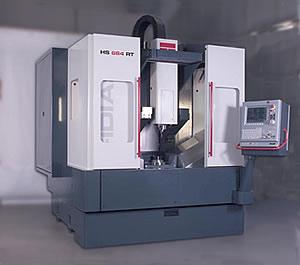

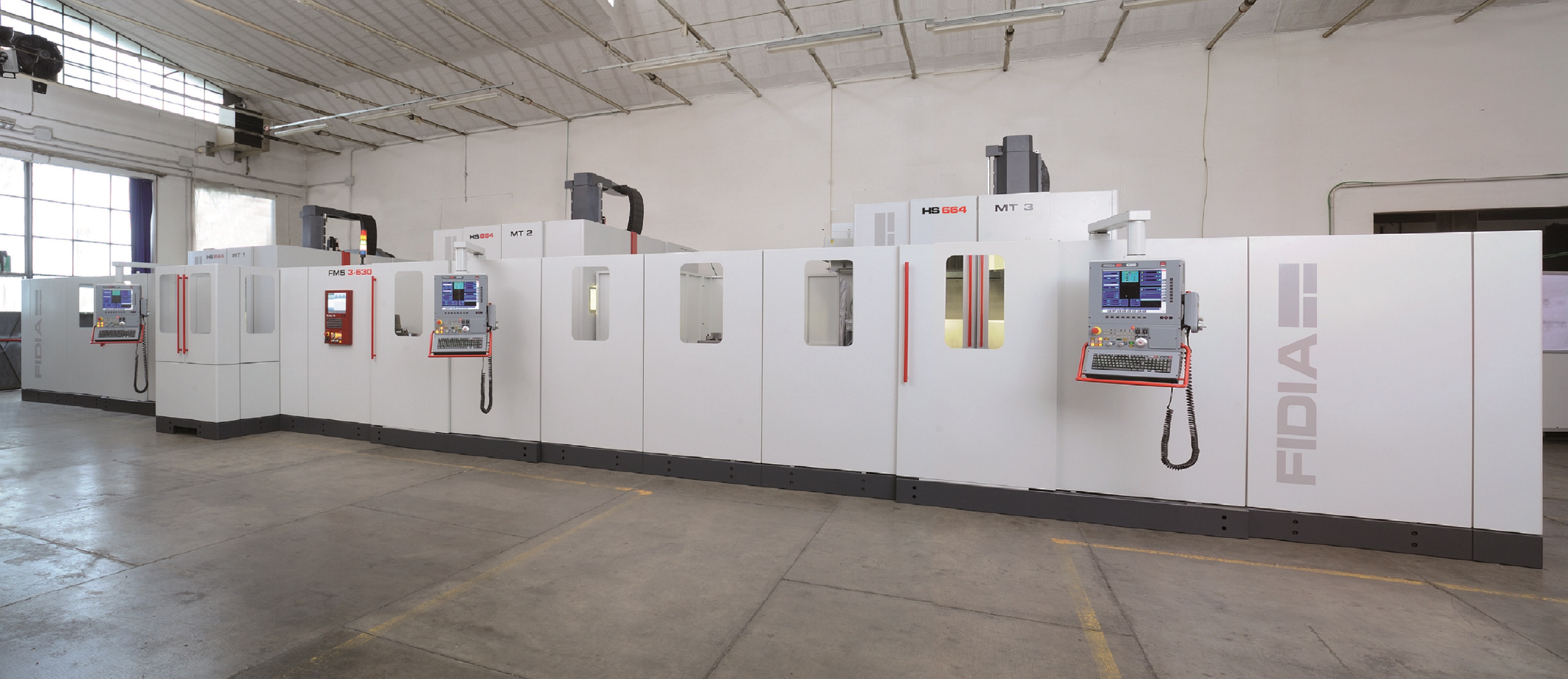

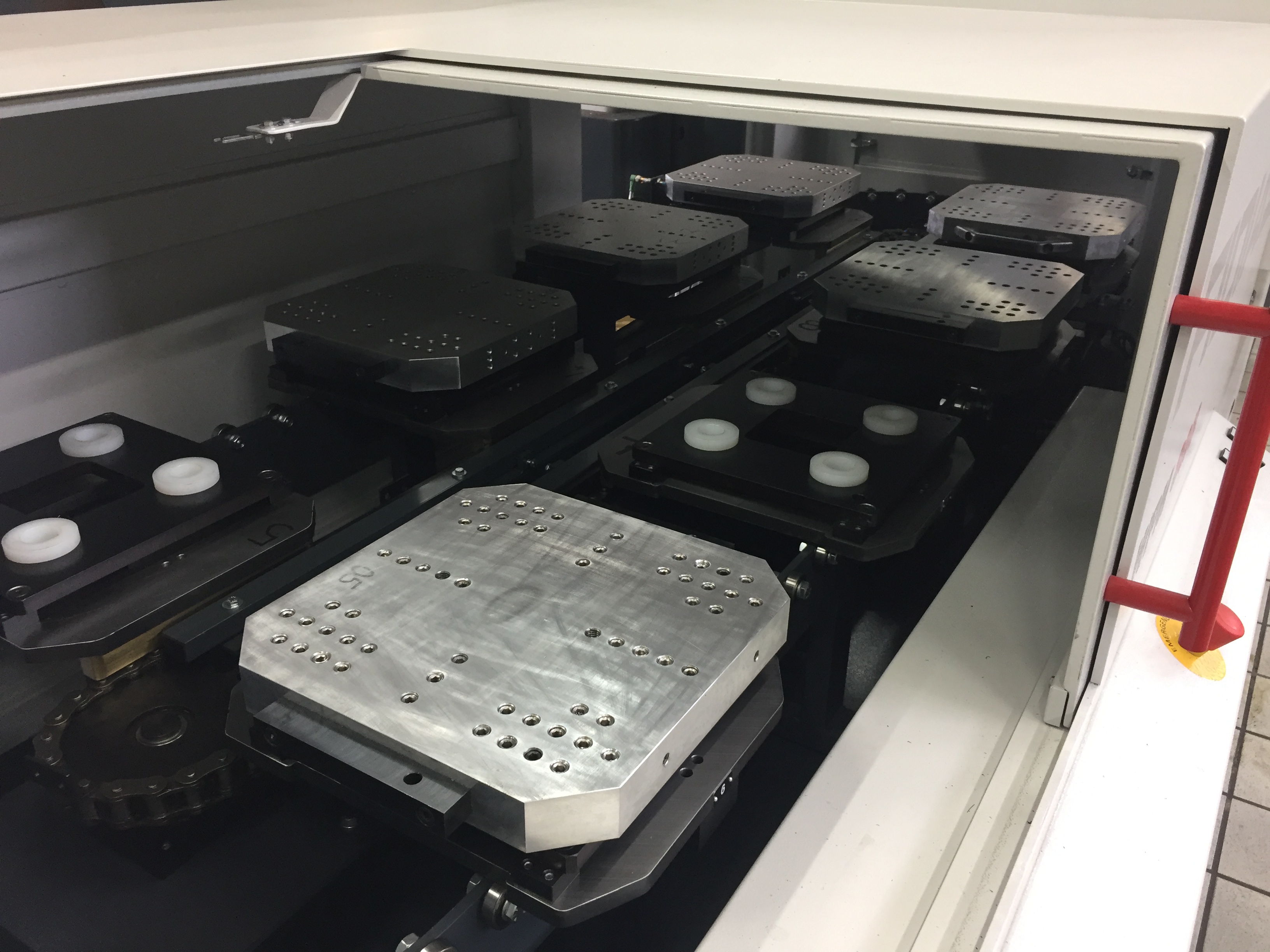

Fraiseuse ugv 3-5 axes - moule et électrode- hs664 fidia

Tour PINACHO Modèle SH 500 Caractéristiques techniques : • Voltage 400V/3PH/50HZ • Distance entre-pointe 2000 mm • Largeur du banc 500 mm • Hauteur de pointe 500 mm • Passage au-dessus du banc 1010 mm • Passage au-dessus du chariot transversal 935 mm • Passage au-dessus des glissières transversales 718 mm • Puissance du moteur de broche 22 KW • Alésage de la broche 230 mm • Nez de broche 15 Pouces • Vitesse de rotation de la broche (2 gammes) 0 -> 203 T/M 203 -> 750 T/M • Contre-pointe CM6 • Course du fourreau de la contre-pointe 300 mm • Longueur de la machine 4600 mm • Largeur de la machine 2190 mm • Poids de la machine 6800 Kg • ∅ vis à billes axe Z 50 / 10 • ∅ vis à billes axe X 32 / 5 *-*-*- OUTILLAGE – MACHINE – SERVICE • Avance rapide axe Z 10 M/Min • Avance de travail axe Z 0 -> 8,5 M/Min • Avance rapide axe X 7,5 M/Min • Avance de travail axe X 0 -> 6 M/Min • Section d’outils 32 x 32 mm Equipements standards et informations techniques: • Machine entièrement fabriquée en Espagne, • Commande numérique FAGOR 8055T, • Banc trempé et rectifié recouvert de turcite, • Graissage automatique des roulements de la broche, • Lubrification automatique des glissières, • Pignons de la boîte à vitesse lubrifiés, • Fonte de qualité vieillie et reposée, • Lampe de travail et lampe statutaire, • Lunette fixe capacité 30->380 mm, • Lunette fixe capacité 370->730 mm, • Lunette à suivre capacité 35 -> 300 mm, • Système complet de lubrification, • Tourelle automatique à 8 positions, • Broche alésage 230 mm, • Mandrin à spirale 3 mors Ø 630mm, corps acier, livré avec semelles tiroirs (ép. 55 x long 200) + mors durs rapportés (ép. 55 x long 207), montage direct DIN 55026-15, avec 6 rainures en T 18H12, type AAR3-630-15, Réf. 400-124, • Pointe tournante, • Convoyeur à copeaux, 1 ou 2 Tour d’apprentissage (conversationnel) Diamètre mandrin 400 mm Diamètre alésage broche 100 mm Hauteur au-dessus du chariot diamètre 350 mm (mini)
