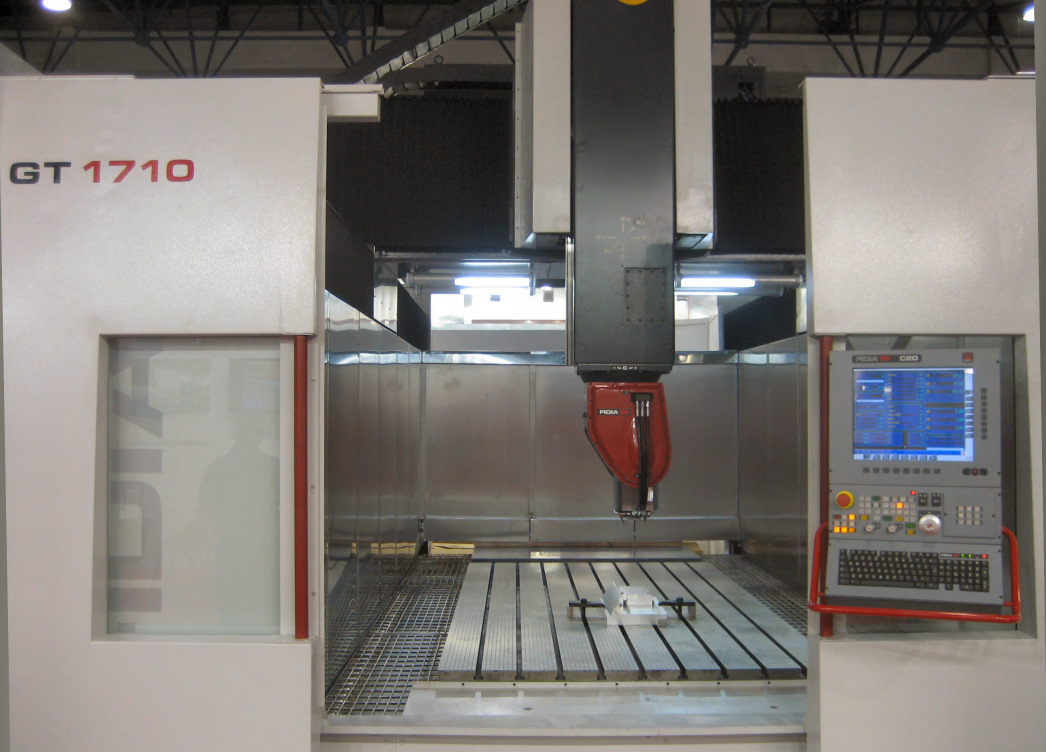

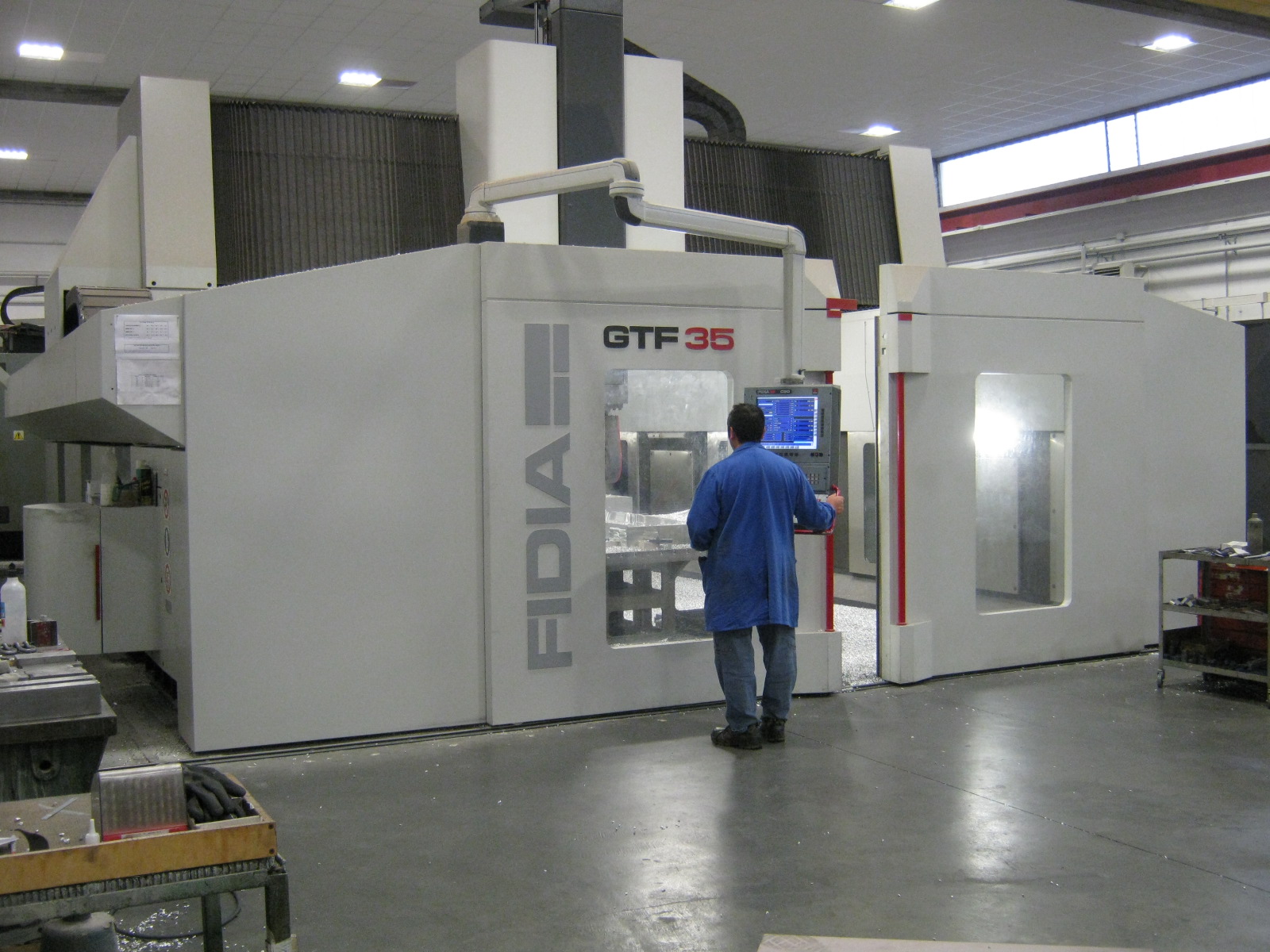

Fraiseuse ugv 5 axes à portique gtf/q fidia

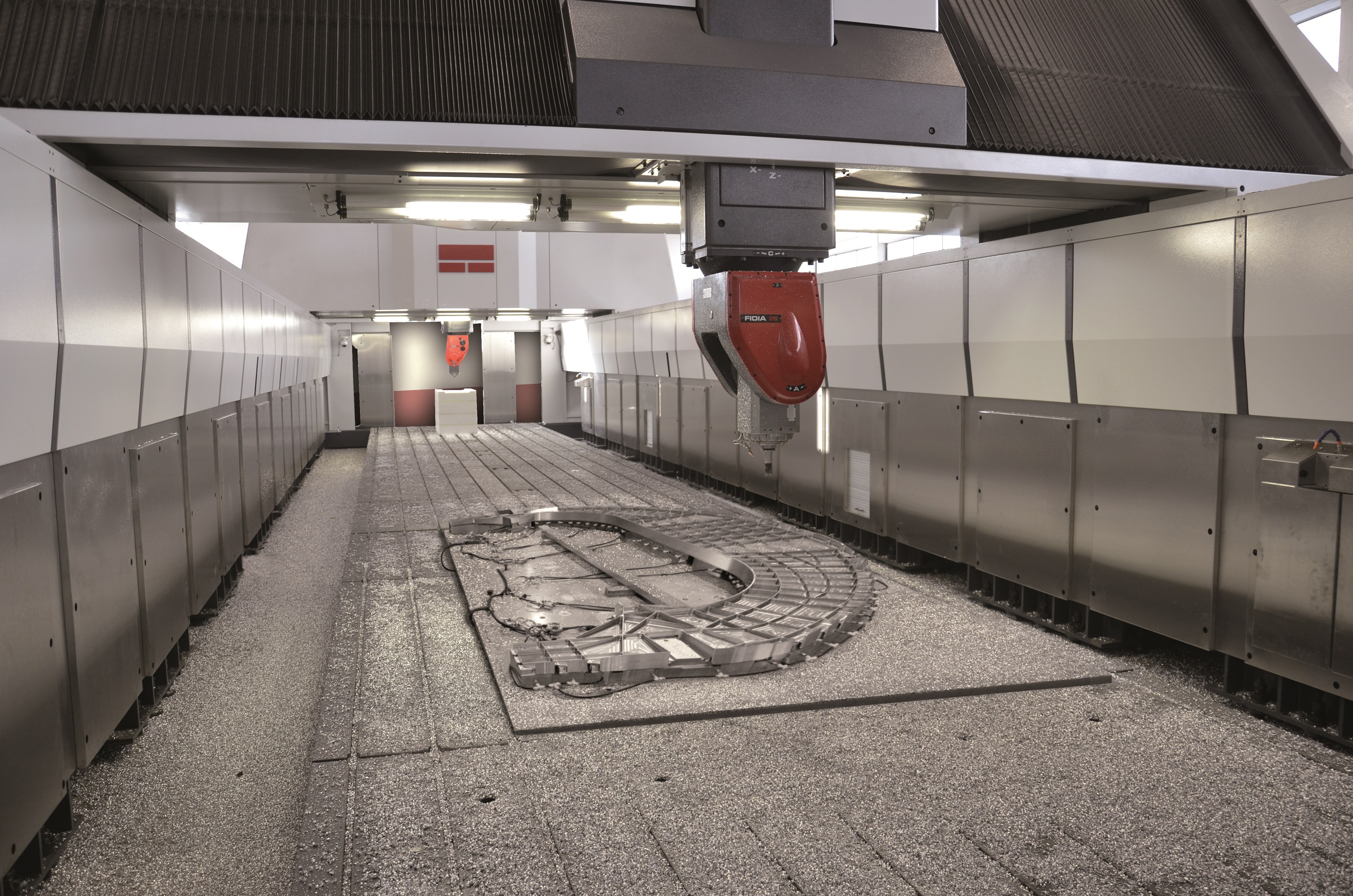

La ligne GTF/Q FIDIA propose une large gamme de fraiseuses à portique et traverse supérieure mobile destinées à l'usinage à grande vitesse en 5 axes des pièces de formes gauches, complexes. Le déplacement des axes par double entraînement pignons/crémaillères offre de grandes vitesses de déplacement (60 m/min) et de fortes accélérations. Selon les applications, les courses XYZ varient de 2700x2200x1000 mm à 20000x3500x1500 mm. La gamme GTF/Q est équipée au choix d'une tête de fraisage birotative continue de puissance 55 kW, 24.000 t/min en HSK63A ou 65 kW, 15.000 t/min en HSK100A,

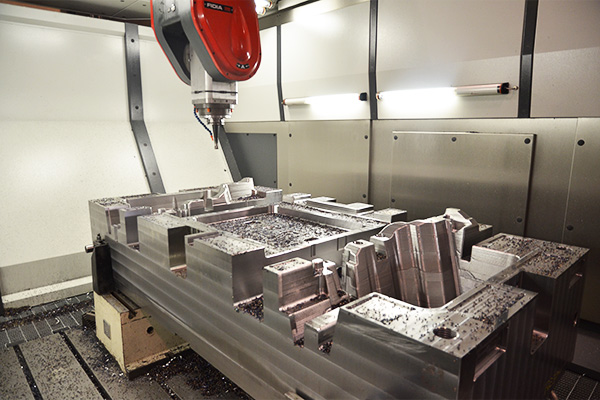

La tête très compacte offre une bonne accessibilité de l'outil et l'usinage en 5 axes dans toutes les formes et en contre dépouille. Les courses des axes rotatifs A = /-110° et C = /-360°, son rapport puissance/vitesse de rotation avec un couple maximum à partir de 240 t/min est un atout qui offre un très large éventail d'applications dans l'usinage de pièces en acier, aluminium, titane.
En option la GTF/Q intègre l'arrosage haute pression centre broche avec convoyeurs à copeaux, magasin 24, 42, 60 ou 120 outils, dispositif d'aspiration des vapeurs d'huile ou poussières, palpeur mesure et alignement automatique des pièces, ViMill le système automatique anti-collision intégré à la commande numérique.
Domaine d'utilisation:
Fabrication des moules, matrices et outillages de presse, injection plastique. Fabrication de pièces de structure destinées au secteurs aéronautique, spatial. Usinage de pièces en aluminium, acier, inox, titane, composite, fonte.
