Machine de gravure mécanique

Une machine à graver mécanique personnalise des plaques signalétiques pour interphone, des badges nominatifs, des étiquettes de boîtes aux lettres et des médailles. Le rendu en creux, obtenu par enlèvement de matière, garantit une lisibilité durable même sur les supports exposés à l'usure ou aux intempéries.

Les artistes et artisans utilisent une machine à graver mécanique pour créer des œuvres décoratives sur bois, plexi ou métaux tendres comme le laiton. Elle permet de réaliser des prototypes uniques ou de petites séries avec un niveau de finesse adapté aux gravures ornementales et aux pièces sur mesure.

La machine est utilisée pour le marquage de pièces industrielles en série. La gravure sert à des fins d'identification, de suivi de production, de marquage de codes-barres ou de numéros de série directement dans la matière. Le marquage mécanique en creux reste lisible après les traitements de surface courants (peinture, galvanisation), ce qui le rend particulièrement adapté aux contextes de traçabilité exigeants dans l'automobile, l'aéronautique et la mécanique de précision.

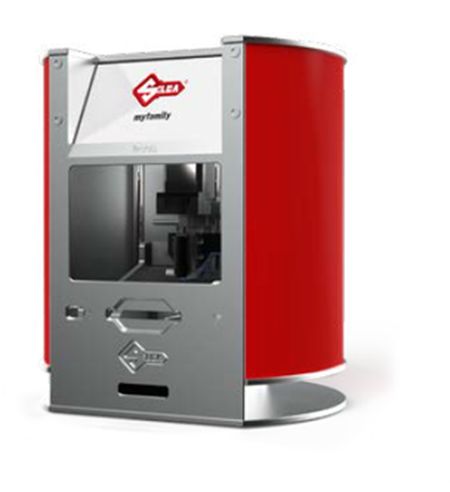

Il existe des stations qui offrent des services de libre-service en magasin ou dans des ateliers partagés, où les clients achètent du temps d'utilisation pour personnaliser clés, plaques ou objets courants. Ces postes utilisent généralement des gabarits prédéfinis qui limitent les réglages et permettent une prise en main rapide, au prix d'une cadence et d'une flexibilité moindres par rapport à une machine atelier.

Le choix d'une machine de gravure mécanique repose sur une analyse préalable des besoins :

• Nature du matériau à graver (métal, plastique, bois)
• Volume de pièces prévu (pièce unique, petite ou grande série)
• Niveau de précision attendu sur les inscriptions
• Contraintes d'intégration atelier (aspiration, bridage, encombrement)
• Budget global incluant outillage, accessoires et formation

Certains modèles sont spécialisés dans la gravure :

Il est judicieux de choisir une machine avec une surface de travail légèrement plus grande que la taille des objets à graver. La course Z (axe vertical) conditionne la profondeur maximale accessible et la capacité à travailler sur des pièces épaisses ou cylindriques avec accessoires adaptés. Pour les pièces irrégulières ou volumineuses, la présence d'un étau réglable ou d'un système de bridage modulaire est indispensable pour assurer la stabilité de la pièce pendant l'usinage.

La précision utile dépend de la taille des inscriptions à produire et des tolérances exigées. Il est important de vérifier la résolution maximale de la machine, sa vitesse de déplacement et ses capacités de positionnement sur les axes X/Y, mais aussi la répétabilité du positionnement : une machine capable de revenir au même point avec une erreur inférieure à 0,05 mm garantit des gravures homogènes sur des séries importantes. La rigidité de la structure mécanique joue également un rôle direct sur la constance de la profondeur de gravure d'une pièce à l'autre.

La machine de gravure peut être commandée manuellement, par ordinateur (CNC) ou une combinaison des deux interfaces. Une machine manuelle ou pantographe convient aux productions unitaires et aux opérateurs expérimentés ; elle ne nécessite pas de programmation mais sa répétabilité est limitée sur des séries. Une machine CNC automatise les déplacements à partir d'un fichier programme et prend en charge les motifs complexes, les longues séries et la sérialisation (numéros incrémentaux, codes). Elle demande une formation initiale à la programmation et un investissement supérieur, mais réduit les erreurs humaines et libère l'opérateur pendant le cycle.

Il convient de s'assurer que le dispositif soit compatible avec des logiciels de conception graphique populaires. Vérifier les formats d'import acceptés (DXF, SVG et autres formats courants en CAO) évite les conversions fastidieuses. La chaîne CAO/FAO doit générer un G-code exploitable par le contrôleur de la machine sans post-processeur spécifique difficile à configurer. La simplicité de prise en main du logiciel livré est un critère important pour les équipes sans expérience CNC : certaines solutions proposent des interfaces dédiées à la signalétique ou à la traçabilité, ce qui réduit sensiblement le temps de formation.

La conception du motif à graver est réalisée à l'aide du logiciel de conception assistée par ordinateur (CAO). Le motif est converti en données numériques sous la forme de fichiers G-code. Ce dernier reste un langage de programmation capable d'indiquer à la machine les déplacements et les opérations à effectuer.

Le choix de l'outil conditionne directement la qualité du rendu et la durée de vie des consommables. Chaque type d'outil répond à un usage précis :

• Fraise en V (30°, 60° ou 90°) : idéale pour le lettrage et les motifs fins, elle crée des sillons à flancs inclinés dont la largeur varie selon la profondeur de passe. Elle convient aux métaux tendres, à l'aluminium anodisé et aux plastiques bicouches.
• Fraise cylindrique à bout plat : utilisée pour les rainures à fond plat, les bordures et les évidements. Elle s'adapte aux gravures profondes sur métaux et aux découpes de contours sur plastiques.
• Fraise boule (bout hémisphérique) : adaptée aux gravures 3D, aux reliefs arrondis et aux textures décoratives sur bois ou résine.
• Pointe diamant (diamond drag) : elle raye la surface sans enlever de matière par rotation, ce qui produit un trait brillant sur inox poli, laiton ou aluminium anodisé. Son utilisation est silencieuse et ne génère pas de copeaux.

Le diamètre de tige (queue) doit correspondre à la pince de la broche : les diamètres courants sont 3 mm, 3,17 mm (1/8 pouce) et 6 mm ou 6,35 mm (1/4 pouce). Un mauvais ajustement entraîne des vibrations et détériore la précision du tracé.

Le choix entre gravure mécanique et gravure laser dépend avant tout du rendu attendu, du matériau et des contraintes de production :

• Contact vs sans contact : la gravure mécanique enlève physiquement de la matière et génère des copeaux ; la gravure laser travaille sans contact et produit des fumées selon le matériau. Chaque procédé exige un système de protection adapté (aspiration copeaux ou extraction fumées).
• Profondeur et durabilité : la mécanique permet des gravures plus profondes (de 0,1 à plusieurs millimètres), lisibles après traitement de surface et résistantes à l'usure mécanique. Le laser produit généralement un marquage plus superficiel, très contrasté sur certains matériaux.
• Finesse des détails : le laser excelle sur les micro-textes, QR codes et DataMatrix grâce à un trait de l'ordre de 0,02 mm. La mécanique est limitée par le diamètre minimal de la fraise (environ 0,1 mm en pratique).
• Vitesse et cadence : le laser est plus rapide sur les grandes séries de marquages fins. La mécanique peut être avantageuse sur les grands motifs en creux ou les travaux combinant gravure et découpe sur métal.
• Matériaux bicouches : la gravure mécanique est particulièrement adaptée aux plastiques bicouches (la fraise retire la couche supérieure pour révéler la couleur du cœur), très utilisés en signalétique industrielle et étiquettes d'armoires électriques.
• Budget total : le coût d'une machine mécanique est généralement inférieur ; les consommables (fraises) sont périodiquement renouvelés. Le laser nécessite un entretien des optiques et un système d'extraction.
