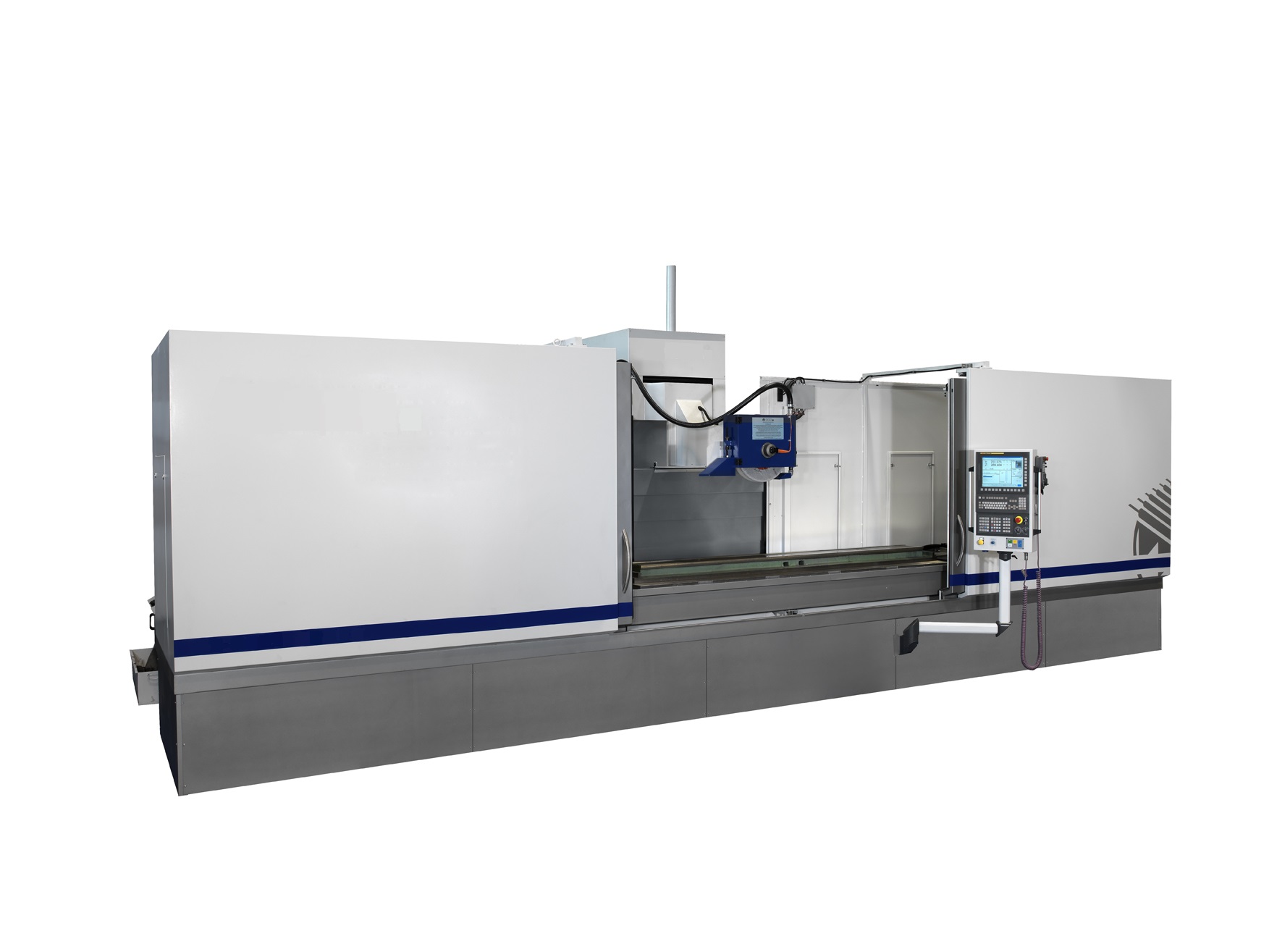

Rectifieuses planes CN grandes capacités - surfaces jusqu'à 6.000 x 1.110 mm - rectification plane et angles

Caractéristiques principales :

• Surface maxi rectifiable : de 1.200 x 550 à 6.000 x 1.110 mm
• Hauteur maxi rectifiable : de 335 à 660 mm
• Dimensions de meule : de 400 x 50 x 127 mm à 500 x 100 x 203 mm

Équipements principaux disponibles :

• Cartérisation de la machine
• Dispositif de dressage de meule
• Plateaux magnétiques
• Extracteur de brouillards d'huile
• Groupe d'arrosage, refroidisseur, filtration papier, séparateur magnétique
• Système d'équilibrage électrodynamique de meule
• Onduleur pour variation électronique de la vitesse de rotation de meule
• Dispositifs de mesure, palpeurs, stop-cote
• Rectification de champs et d'angles

Domaine d'utilisation :

Ces rectifieuses planes à commande numérique offrent de grandes capacités de rectification, avec des surfaces rectifiables depuis 1.200 x 500 mm jusqu'à 6.000 x 1.000 mm. Elles permettent de réaliser des opérations de rectification plane par surfaçage, de meuler un angle ou de rectifier les champs d'une pièce prismatique.

Leur configuration de base intègre un convertisseur de fréquence permettant de travailler avec une vitesse de coupe constante. Le logiciel permet de tailler une dépouille sur les côtés de la meule pour rectifier les faces verticales d’une pièce et inclut un cycle dédié à la rectification de rainures. Jusqu'à 6 opérations différentes peuvent être mémorisées et enchaînées.

Les réglages sont rapides et simples grâce à l'intégration de cycles de rectification prédéfinis dans lesquels l'opérateur n'a plus qu'à renseigner les paramètres de coupe, de diamantage et les données dimensionnelles via une interface conversationnelle. La prise d'origine se fait par apprentissage en déplaçant physiquement les axes et en mémorisant les positions d'un geste sur l'écran tactile : il en résulte une mise au point machine et pièce très simple même pour un opérateur peu expérimenté.

La machine à rectifier travaille ensuite avec précision et en autonomie grâce à la CNC, car le diamantage de la meule est automatique et son usure est compensée.
