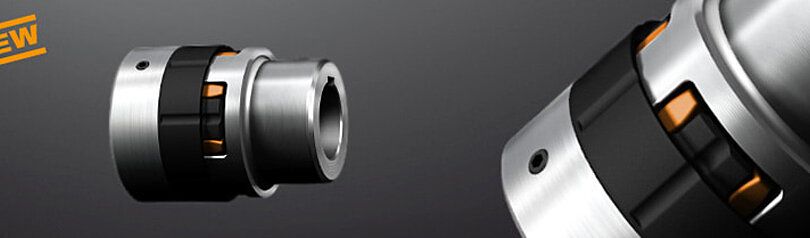

Accouplement anti-étincelles ROTEX® SP GN et EN

Accouplement à doigts à sécurité positive et sans maintenance pour zones Ex.

Les accouplements à doigts élastiques en torsion et anti-étincelles ROTEX GN et EN sont des accouplements élastomères spécialement conçus pour les zones Ex (accouplements ATEX).

Les accouplements ROTEX à sécurité positive des séries SP GN et EN peuvent être exploités sans maintenance dans des zones Ex et continuer à fonctionner même en cas d'usure de la flector en élastomère. Ceci est possible grâce à un matériau conducteur qui prévient toute charge statique. Dans le même temps, ce plastique est si résistant que, même en cas d'usure totale de la roue dentée en élastomère, il peut encore transmettre le couple. Ces accouplements élastomères ne produisent aucune étincelle.

Caractéristiques :

• Accouplement élastique en torsion à sécurité positive pour une utilisation en zone Ex.
• Conforme ATEX (conformément à la directive européenne 2014/34/UE).
• La géométrie des entraîneurs est en matériau plastique conducteur hautement résistant.
• Sans maintenance, utilisation en zone Ex.
• À sécurité positive, ne produit pas d'étincelles.
• Matériau du corps de base du moyeu : acier, aluminium ou autres matériaux métalliques.
• Emboîtement axial.
• Compact.
• Version à double cardan pour décalages importants d'arbres et forces de rappel minimales.
• Équilibrage axial, angulaire et radial.
• Sans entretien.

Le standard industriel original éprouvé :

L'accouplement à doigts élastique en torsion ROTEX Standard est un accouplement élastomère à clavette, particulièrement économique grâce à sa construction simple. Pour le montage, les moyeux de l'accouplement élastomère sont simplement glissés sur les arbres et fixés axialement par des vis de pression.

Les moyeux d'accouplement des accouplements élastiques sont disponibles en acier à fritter, aluminium moulé sous pression, aluminium, fonte grise et fonte nodulaire.

Nos accouplements élastiques élastomère ROTEX Standard sont équipés de façon standard de dentures profilées selon DIN et SAE.

Les accouplements ROTEX élastiques en torsion sont utilisables dans toutes les applications, et presque tous les domaines de la mécanique et de l'ingénierie en tant que liaisons d'arbres élastiques.

Propriétés des accouplements à doigts élastiques en torsion :

Les accouplements d'arbres ROTEX se composent de deux moyeux (aluminium ou acier) ainsi que d'une flector (bague élastomère/bague à came) en T-PUR. Les divers degrés de dureté de la roue dentée en T-PUR peuvent être adaptés au degré d'amortissement et de l'élasticité rotative de l'accouplement élastomère.

Les accouplements ROTEX prennent peu de place, ce qui permet un montage/démontage très facile. Les nombreuses variantes offrent une flexibilité maximale et s'adaptent parfaitement aux diverses exigences de montage sur des versions d'arbres variées.

Fonction des accouplements à doigts élastiques en torsion :

Les accouplements à doigts garantissent une transmission de force avec des vibrations amorties et absorbent les à-coups produits par les appareils moteurs travaillant de façon irrégulière. Contrairement aux accouplements élastiques, dont les pièces intermédiaires sont sollicitées à la courbure et s'usent donc beaucoup plus rapidement, les dents élastiques des accouplements ROTEX® (élastomère) ne sont exposées qu'à une sollicitation de pression. L'avantage de l'accouplement élastomère est de résister à des charges considérablement supérieures.

Les élastomères se déforment sous la charge et à régimes élevés. Il faut donc prévoir suffisamment de place pour leur dilatation. Sur les accouplements élastomères ROTEX®, pour toutes les tailles, l'angle maximal de torsion est de 5°. On peut les monter horizontalement et verticalement.

Matériau des accouplements à doigts à élasticité rotative :

Notre élastomère T-PUR est beaucoup plus résistant à la chaleur que les polyuréthanes classiques et a une plus longue durée de vie. Nous signalons visuellement le T-PUR en orange (dureté 92 Shore A), violet (dureté 98 Shore A) et vert clair (dureté 64 Shore D).

Sur demande, vous pouvez encore obtenir les roues dentées en polyuréthane en jaune, rouge et blanc avec des marquages de roue dentée verts.
