Tomographie industrielle par rayons X

Deux principales variantes existent :

La tomographie par rayons X offre les possibilités suivantes :

L’OCT est complémentaire de la tomographie industrielle, car elle permet une exploration de surface ou de couches fines, là où les rayons X pénètrent plus profondément.

C’est une technique macroscopique, à l’opposé de la tomographie au rayons X, qui vise des résolutions très fines à l’échelle du millimètre ou micromètre.

Bien que moins précise que la tomographie par rayons X, cette méthode est utile pour des volumes importants et des contextes naturels inaccessibles par d’autres technologies.

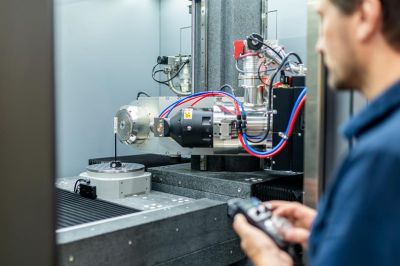

L’objet à analyser est placé sur une platine de rotation. Il tourne lentement sur 360°, exposé à un faisceau de rayons X émis par un tube. Le détecteur capte les radiographies prises sous différents angles. Ces projections sont ensuite reconstruites à l’aide d’algorithmes spécifiques (algorithme de rétroprojection filtrée ou itératif) afin d’obtenir un modèle 3D de l’objet.

Les équipements utilisés en tomographie industrielle disposent souvent de tubes haute tension (jusqu’à 450 kV) et de détecteurs haute résolution capables d’imager des matériaux métalliques denses ou des pièces composites complexes. Cette technique est utilisée en contrôle qualité, en R&D et en analyse de défaillance.

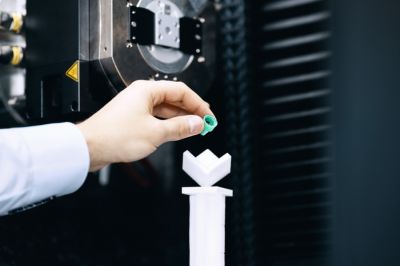

Le processus débute par la fixation de l’échantillon sur un support transparent aux rayons X. Ce dernier est ensuite tourné par une platine motorisée afin de collecter des images sous de nombreux angles. Après acquisition, les images sont reconstruites par logiciel pour obtenir un volume tridimensionnel de l’échantillon.

Cette approche permet d’observer des structures internes de l’ordre du micron, comme des pores, des interfaces ou des microfissures. Les laboratoires utilisent cette méthode pour des études de matériaux, de corrosion, d’usure ou d’hétérogénéité. La tomographie par rayons X est également utilisée pour visualiser en dynamique les effets de contraintes mécaniques ou thermiques appliquées pendant l’analyse.

La source émet un faisceau en rotation autour du corps. Le détecteur mesure les atténuations des rayons après leur passage dans les tissus. Ces données sont transmises à un ordinateur qui calcule des images en coupe, visualisant les organes internes.

Le scanner médical permet d’observer les tissus mous, les os, les vaisseaux et de détecter des anomalies telles que des tumeurs, hémorragies ou lésions internes. Des techniques spécifiques, comme le contraste iodé, sont utilisées pour mieux visualiser certains organes. La précision diagnostique est directement liée à la qualité de la reconstruction et à la finesse des coupes, qui peuvent atteindre 0,5 mm.
