Mesures, analyses et capteurs > Services et documentations > Tomographie industrielle par rayons X
Vous cherchez une prestation de tomographie ?
Tomographie industrielle par rayons X
Pour quel usage principal souhaitez-vous utiliser la tomographie ? * Vous devez sélectionner une réponse avant de valider
Faire une demande groupée (1min)
Faites une demande groupée :
décrivez votre besoin puis recevez des devis de vendeurs sous 24h

Tomographie industrielle par rayons X

13 produits trouvés
La tomographie également appelé tomographie par rayons X désigne une technique d’imagerie destinée à la reconstitution du volume d’un objet, d’une structure ou même d’un organe biologique. Cette opération se fait généralement au moyen d’une série de mesures et de dimensionnement du corps analysé.
La tomographie numérique s’applique dans divers domaines d’activité, comme :
  • La médecine
  • Le BTP
  • La mécanique
  • La biologie
  • L'industrie.
voir plus
loading
Service de numérisation 3D et rétroconception par tomographie RX -TOMOMETRIX

Service de numérisation 3D et rétroconception par tomographie RX -TOMOMETRIX

Vendu par : TOMOMETRIX
Demander un devis

Scanning 3D - Design itératif, reverse engineering - Obtenez une copie numérique de vos produits pour les mesurer, les reproduire, les améliorer. - Le développement d’un nouveau produit ...

Service de tomographie multi-matériaux à la haute énergie (225KV, 300KV, 450KV) - 3D Casting

Service de tomographie multi-matériaux à la haute énergie (225KV, 300KV, 450KV) - 3D Casting

Vendu par : 3-d-casting
Demander un devis

Service de tomographie multi - matériaux depuis 2015 dans notre laboratoire.  - De la micro - tomographie à la haute énergie, une large gamme de machines (225KV, 300KV, 450KV).  - ...

Cartographie 3D : service de contrôle et d'analyse dimensionnelle -TOMOMETRIX

Cartographie 3D : service de contrôle et d'analyse dimensionnelle -TOMOMETRIX

Vendu par : TOMOMETRIX
Demander un devis

SERVICES A LA CARTE - Cartographie 3D - Devenez expert en un coup d’œil - Visualisez les écarts afin de comprendre rapidement la cause de la défaillance avec une cartographie 3D. Comparez la ...

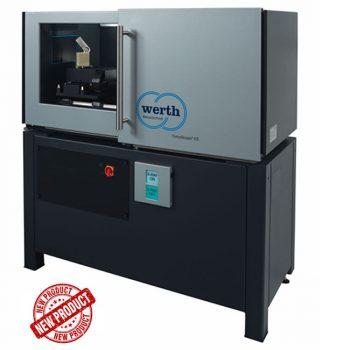

Machine de mesure avec sensor de tomographie par rayons X - Tomoscope® XS Plus

Machine de mesure avec sensor de tomographie par rayons X - Tomoscope® XS Plus

Vendu et fabriqué par : WERTH MESSTECHNIK
Demander un devis

Machine compacte avec grand volume de mesure - Des machines à mesurer tridimensionnelles puissantes et très précises avec tomographie assistée par ordinateur sont désormais disponibles à des ...

Top 10 des prestataires de service en tomographie
Le conseil de l'expert Top 10 des prestataires de service en tomographie Découvrir
Prestation d'analyse par Radiographie X haute résolution - INSIDIX - Expertise en tomographie et contrôle de production

Prestation d'analyse par Radiographie X haute résolution - INSIDIX - Expertise en tomographie et contrôle de production

Vendu par : INSIDIX
Demander un devis

Prestation d'analyse par Radiographie X haute résolution - La tomographie par Rayons X permet de réaliser des images en transparence de l'échantillon afin d'obtenir des informations sur les ...

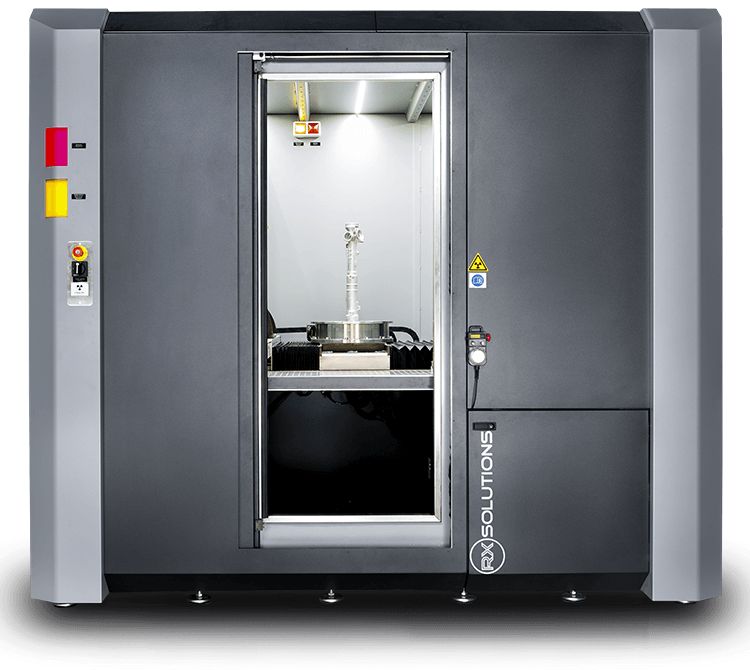

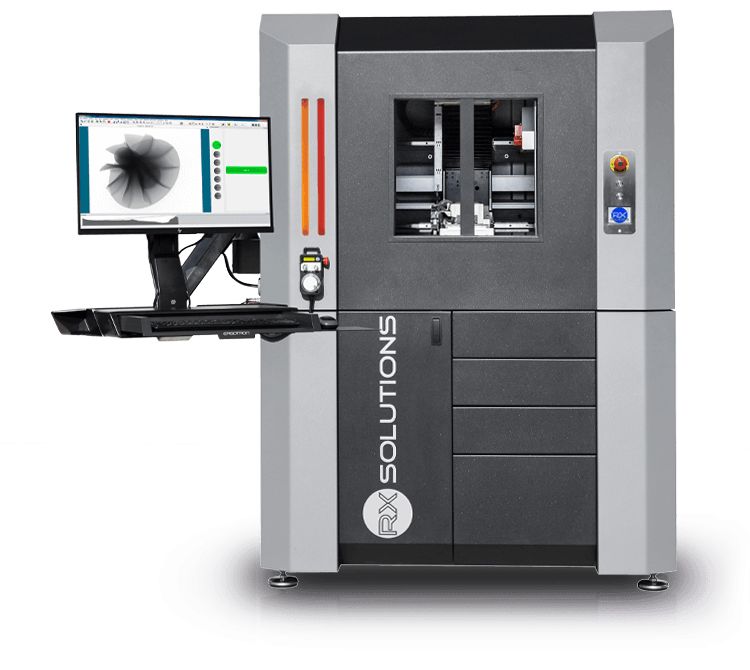

Prestation de service en tomographie par rayons X - Inspection 2D/3D pour tous secteurs - RX Solution

Prestation de service en tomographie par rayons X - Inspection 2D/3D pour tous secteurs - RX Solution

Vendu par : RX Solutions
Demander un devis

Vous avez besoin de faire contrôler vos pièces de façon non destructive ? Le service prestation de RX Solutions vous offre son expertise en Radioscopie 2D et Tomographie 3D. - Nos prestations ...

Service en tomographie - analyses dimensionnelles, volume interne et reconstruction 3D - CML METROLOGIE

Service en tomographie - analyses dimensionnelles, volume interne et reconstruction 3D - CML METROLOGIE

Vendu par : CML TOULOUSE
Demander un devis

Nous contrôlons vos pièces par tomographie aux rayons X dans notre laboratoire. Afin de répondre à vos demandes de prestations, notre service tomographie est équipé du tomographe ZEISS ...

Prestations de service en tomographie multi-matériaux à Rayons X - 3D Casting - Micro-tomographie et haute énergie jusqu'à 450KV

Prestations de service en tomographie multi-matériaux à Rayons X - 3D Casting - Micro-tomographie et haute énergie jusqu'à 450KV

Vendu par : 3-d-casting
Demander un devis

Service de tomographie multi - matériaux depuis 2015 dans notre laboratoire. - De la micro - tomographie à la haute énergie, une large gamme de machines : - 225KV - 300KV - 450KV - ...

Du mal à choisir entre les différents produits ?
Essayez la demande groupée pour décrire votre besoin et recevoir plusieurs devis personnalisés
Demande groupée
Inspection à rayon X par tomographie - TOMOMETRIX

Inspection à rayon X par tomographie - TOMOMETRIX

Vendu par : TOMOMETRIX
Demander un devis

Analyse de porosités - Quantifiez les défauts - La tomographie offre de nombreuses possibilités d’inspection, d’analyse, de mesure… et cela en une seule acquisition. - L’analyse de ...

Prestation d'analyse en tomographie à rayons X haute résolution - Insidix - Résolution 3µm - Analyse électronique et santé matière

Prestation d'analyse en tomographie à rayons X haute résolution - Insidix - Résolution 3µm - Analyse électronique et santé matière

Vendu par : INSIDIX
Demander un devis

Prestation d'analyse par Tomographie X haute résolution - La tomographie par rayons X permet de créer un double numérique d'un échantillon à analyser afin de pouvoir observer l'intérieur de ...

Service de contrôle 3D par tomographie à rayon X -TOMOMETRIX

Service de contrôle 3D par tomographie à rayon X -TOMOMETRIX

Vendu par : TOMOMETRIX
Demander un devis

SERVICES A LA CARTE - Contrôle 3D - Mesurez l'inaccessible - Mesurez l’ensemble des cotes d’une pièce, même celles inaccessibles en un temps record. - La mesure des pièces creuses et le ...

Service de radiographie et radioscopie industrielle par tomographie RX -TOMOMETRIX

Service de radiographie et radioscopie industrielle par tomographie RX -TOMOMETRIX

Vendu par : TOMOMETRIX
Demander un devis

SERVICES A LA CARTE - Radiographie Radioscopie - La 3D n’est pas une finalité, une simple radiographie peut suffire. - Un tomographe est avant tout un appareil qui réalise des radiographies, ...

Service de cartographie 3D des épaisseurs par tomographie RX -TOMOMETRIX

Service de cartographie 3D des épaisseurs par tomographie RX -TOMOMETRIX

Vendu par : TOMOMETRIX
Demander un devis

SERVICES A LA CARTE - Epaisseurs de parois -  Maîtrisez vos process - Maitrisez les épaisseurs de vos pièces. - Les épaisseurs de parois caractérisent de nombreuses pièces industrielles. ...

Combien coûte une tomographie ?

Estimation de prix

À partir de 100 000 euros environ
Le prix d’un appareil de tomographie commence en général à partir de 100 000 euros, dépendamment du modèle choisi, du domaine d’application et du niveau de performance de l’appareil utilisé.
Dans le domaine médical, le prix d'une tomographie se situe entre 30 et plus de 300 euros environ pour une prestation.

Quels sont les différents types de tomographie existants ?

Tomographie aux rayons X

La tomographie au rayons X repose sur la mesure de l’atténuation d’un faisceau de rayons X traversant un objet sous différents angles. Ces mesures sont reconstruites mathématiquement pour former un modèle 3D interne de l’échantillon.

Deux principales variantes existent :
  • Micro-tomographie : résolution allant jusqu’à 0,25 µm, adaptée à des pièces de petites dimensions ou des matériaux à fine structure.
  • Tomographie industrielle : utilisée dans l’automobile, l’aéronautique ou l’électronique pour inspecter des composants complexes. Elle permet une analyse non destructive et en haute résolution, intégrée aux processus de production, prototypage et contrôle qualité.

Les équipements incluent souvent :
  • Un tube RX à haute tension (jusqu’à 450 kV pour les alliages denses).
  • Un détecteur haute sensibilité à base de caméra CCD ou capteur à écran plat.
  • Des algorithmes avancés pour la reconstruction d’images 3D.
Cette technologie est la base des systèmes modernes de tomographie par rayons X, permettant un diagnostic rapide, une détection des défauts internes et une reproductibilité des objets via jumeaux numériques.

Tomographie par cohérence optique (OCT)

La tomographie par cohérence optique utilise un faisceau de lumière proche de l’infrarouge pour obtenir des images en coupe de structures semi-transparentes. Elle repose sur l’analyse de l’interférence entre un faisceau de référence et un faisceau réfléchi par l’échantillon.

Applications principales :
  • Médecine ophtalmologique (rétine, cornée).
  • Contrôle qualité des matériaux composites ou couches minces.
Spécificités techniques :
  • Résolution axiale entre 1 et 15 µm.
  • Profondeur de pénétration limitée (1 à 3 mm).
  • Technologie non invasive, sans rayonnement ionisant.
L’OCT est complémentaire de la tomographie industrielle, car elle permet une exploration de surface ou de couches fines, là où les rayons X pénètrent plus profondément.

Tomographie sismique

La tomographie sismique est une méthode géophysique utilisée pour visualiser la structure interne du sous-sol en analysant la propagation des ondes sismiques.

Principe de fonctionnement :
  • Les ondes sismiques générées (naturelles ou artificielles) sont enregistrées à différents points.
  • Les variations de vitesse de propagation permettent d’identifier les différentes couches géologiques ou anomalies.
Applications :
  • Études géologiques profondes.
  • Exploration pétrolière ou minière.
  • Analyse des risques sismiques.
C’est une technique macroscopique, à l’opposé de la tomographie au rayons X, qui vise des résolutions très fines à l’échelle du millimètre ou micromètre.

Tomographie électrique

La tomographie électrique ou tomographie de résistivité électrique consiste à injecter un courant dans le sol et mesurer la résistivité électrique entre plusieurs électrodes.

Caractéristiques :
  • Fournit une image de la distribution en résistivité du sous-sol.
  • Sensible à l’humidité, à la salinité, à la porosité ou à la présence d’argiles.
Utilisation typique :
  • Hydrogéologie, études environnementales.
  • Diagnostic de pollution.
  • Archéologie.
Bien que moins précise que la tomographie par rayons X, cette méthode est utile pour des volumes importants et des contextes naturels inaccessibles par d’autres technologies.

Comment fonctionne une tomographie dans ses domaines d'application ?

Fonctionnement d'une tomographie en ingénierie

En ingénierie, la tomographie industrielle permet d’inspecter l’intérieur d’objets techniques de manière non destructive. Elle s’appuie sur la tomographie au rayons X pour générer des images haute résolution, révélant les défauts de fabrication, les fissures, les inclusions ou les porosités.

L’objet à analyser est placé sur une platine de rotation. Il tourne lentement sur 360°, exposé à un faisceau de rayons X émis par un tube. Le détecteur capte les radiographies prises sous différents angles. Ces projections sont ensuite reconstruites à l’aide d’algorithmes spécifiques (algorithme de rétroprojection filtrée ou itératif) afin d’obtenir un modèle 3D de l’objet.

Les équipements utilisés en tomographie industrielle disposent souvent de tubes haute tension (jusqu’à 450 kV) et de détecteurs haute résolution capables d’imager des matériaux métalliques denses ou des pièces composites complexes. Cette technique est utilisée en contrôle qualité, en R&D et en analyse de défaillance.

Fonctionnement d'une tomographie en laboratoire

En laboratoire, la tomographie au rayons X est utilisée pour caractériser des échantillons de matériaux à l’échelle microscopique. Il s’agit souvent de micro-tomographie ou nano-tomographie. Le système comprend un tube à rayons X, un détecteur numérique haute définition et une table optique stabilisée.

Le processus débute par la fixation de l’échantillon sur un support transparent aux rayons X. Ce dernier est ensuite tourné par une platine motorisée afin de collecter des images sous de nombreux angles. Après acquisition, les images sont reconstruites par logiciel pour obtenir un volume tridimensionnel de l’échantillon.

Cette approche permet d’observer des structures internes de l’ordre du micron, comme des pores, des interfaces ou des microfissures. Les laboratoires utilisent cette méthode pour des études de matériaux, de corrosion, d’usure ou d’hétérogénéité. La tomographie par rayons X est également utilisée pour visualiser en dynamique les effets de contraintes mécaniques ou thermiques appliquées pendant l’analyse.

Fonctionnement d'une tomographie en médecine

En médecine, la tomographie au rayons X est connue sous le nom de scanner ou CT (computed tomography). Le patient est allongé sur une table qui se déplace lentement à travers un anneau contenant une source de rayons X et un détecteur.

La source émet un faisceau en rotation autour du corps. Le détecteur mesure les atténuations des rayons après leur passage dans les tissus. Ces données sont transmises à un ordinateur qui calcule des images en coupe, visualisant les organes internes.

Le scanner médical permet d’observer les tissus mous, les os, les vaisseaux et de détecter des anomalies telles que des tumeurs, hémorragies ou lésions internes. Des techniques spécifiques, comme le contraste iodé, sont utilisées pour mieux visualiser certains organes. La précision diagnostique est directement liée à la qualité de la reconstruction et à la finesse des coupes, qui peuvent atteindre 0,5 mm.
