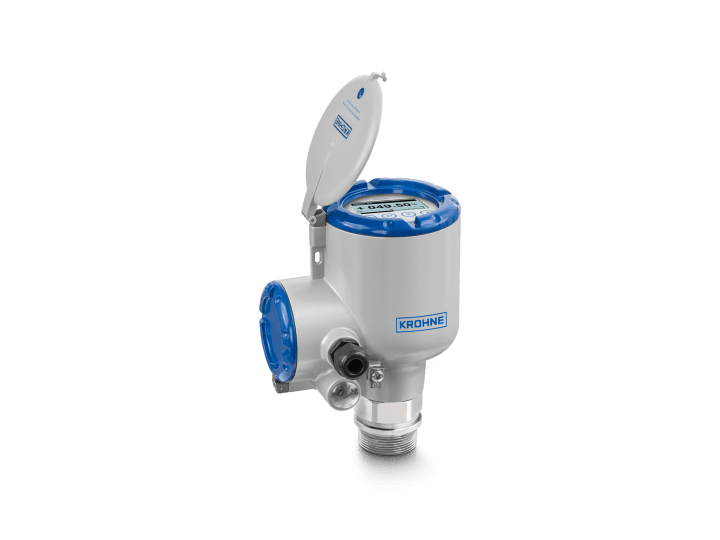

Transmetteur de niveau radar FMCW OPTIWAVE 7500 - Mesure sans contact pour liquides dans réservoirs étroits avec obstacles

Mesure de niveau sans contact en continu, dans des réservoirs petits et étroits avec des agitateurs ainsi que des piquages longs.

• Technologie : Radar 80 GHz, antenne Lentille affleurante
• Plage de mesure : 0…100 m
• Température : -50…+200°C
• Pression : -1…40 barg

L'OPTIWAVE 7500 est un transmetteur de niveau radar (FMCW) 2 fils, 80 GHz conçu pour les applications liquides exigeantes impliquant des réservoirs étroits avec des piquages longs et des obstacles internes tels que des agitateurs ou des serpentins de réchauffage. Son angle d'émission très étroit et sa zone morte négligeable font de ce radar FMCW l'outil idéal pour les mesures de niveau sans contact en continu, à la fois dans des réservoirs très petits et très hauts (jusqu'à 100 m). Le transmetteur de niveau est même capable d'effectuer des mesures à travers des toits de réservoirs en matériaux non conducteurs. Ses antennes Lentilles en PEEK et PTFE sont insensibles aux dépôts et bien adaptées aux environnements corrosifs. Les antennes Lentilles sont affleurantes, donc il n'y a aucune intrusion dans le réservoir.

Caractéristiques & Options

• 2 fils, alimentation par la boucle courant, avec HART®7
• Antennes Lentilles PEEK ou PTFE affleurantes (pas d'intrusion dans le réservoir)
• Insensible aux dépôts
• Zone morte réduite et faible angle d'émission (4° avec antenne Lentille PEEK DN70 / 2¾)
• Protection de bride ou filetage en PEEK contre les produits corrosifs
• Extension d'antenne de 112 mm pour piquages longs
• Fonction spectre à vide qui élimine les réflexions parasites créées par les obstacles situés à l'intérieur du réservoir

Applications typiques

Le TBM (Tank Bottom Management) pour les transmetteurs de niveau radar OPTIWAVE assure :

• Une mesure fiable même dans les réservoirs vides
• Une mise en service rapide et simple des réservoirs, quels que soient leur taille, leur matériau ou leur géométrie

Autres caractéristiques

• Précision ±2 mm
• Large choix de raccordements de brides ou raccords filetés
• Grand écran LCD rétro-éclairé avec clavier à 4 touches, pouvant être utilisé avec un barreau magnétique, sans qu'il soit nécessaire d'ouvrir le couvercle du boîtier
• Les versions complètes de PACTware™ et des pilotes HART® DD et DTM, 100% fonctionnelles, sont fournies gratuitement
• Diagnostic exhaustif de l'appareil selon NAMUR NE 107
• Homologué SIL 2/3 pour les applications en lien avec la sécurité
• 3 ans de garantie
