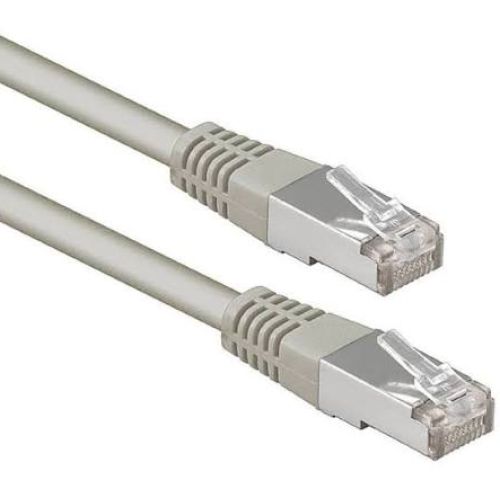

Un câble RJ45 est un câble Ethernet à paires torsadées utilisé pour connecter des équipements à un réseau filaire. Il est appelé ainsi car il est généralement équipé de connecteurs RJ45, les fiches à 8 contacts que l’on branche dans un port réseau. Le câble se distingue ensuite par sa catégorie de performance : Cat 5e, Cat 6, Cat 6a, Cat 7 ou Cat 8.

La catégorie d'un câble définit ses performances électriques :

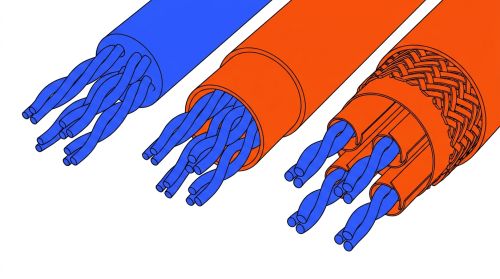

Le blindage du câble protège les paires torsadées contre les interférences électromagnétiques (EMI). La notation normalisée (ISO/IEC 11801) est : [protection globale/protection par paire]TP.

• U/UTP : aucun blindage global, aucun blindage par paire. Solution économique, installation simple (pas de continuité de terre), adaptée aux environnements bureautiques sans perturbation.
• F/UTP : feuillard aluminium global sur l'ensemble des paires, mais pas par paire individuellement. Bon compromis performances/coût, utilisé dans la plupart des installations d'entreprise, notamment Cat6 et Cat6a.
• S/FTP : tresse d'acier globale + feuillard aluminium par paire. Protection maximale contre les EMI et le diaphonie entre paires. Recommandé en environnement industriel, en proximité d'alimentations électriques, en armoire de brassage dense, ou pour Cat7.

La qualité des conducteurs influence directement les performances d’un câble RJ45, notamment sur la distance, le débit et l’alimentation PoE.

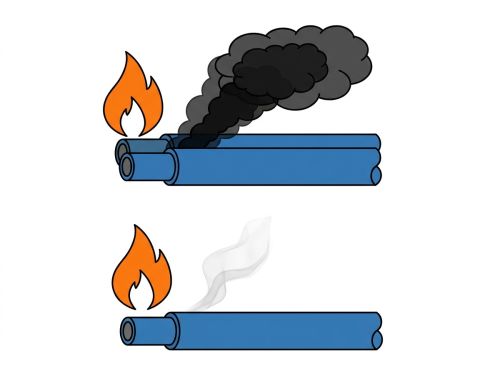

La gaine extérieure du câble joue un rôle déterminant en cas d'incendie. Deux matériaux principaux s'opposent :

• PVC (polychlorure de vinyle) : matériau standard, flexible, résistant mécaniquement. Inconvénient majeur : en combustion, il dégage des fumées épaisses et des gaz halogénés (acide chlorhydrique) toxiques et corrosifs pour les équipements.
• LSZH (Low Smoke Zero Halogen) : gaine sans halogène, à faible émission de fumées. En cas d'incendie, les fumées sont moins denses et moins toxiques, facilitant l'évacuation et limitant les dommages sur les équipements.

La réglementation CPR (Construction Products Regulation, règlement EU 305/2011) classe les câbles selon leur comportement au feu, de Aca (incombustible) à Fca (pas de performance définie). Pour les bâtiments à occupation du public, les ERP, les data centers et de nombreux marchés publics, une classe CPR minimum est imposée (généralement Dca ou Cca). La gaine LSZH facilite l'obtention de bonnes classes CPR.

Le PoE (Power over Ethernet) permet d’alimenter des équipements via un câble RJ45, sans alimentation électrique séparée : téléphones IP, caméras, points d’accès Wi-Fi ou écrans connectés.

Pour choisir un câble RJ45, il faut tenir compte de la longueur, du repérage, du type de connecteur, de la certification et de l’usage prévu :

Le choix entre cordon et câble en couronne dépend directement du contexte d'installation :

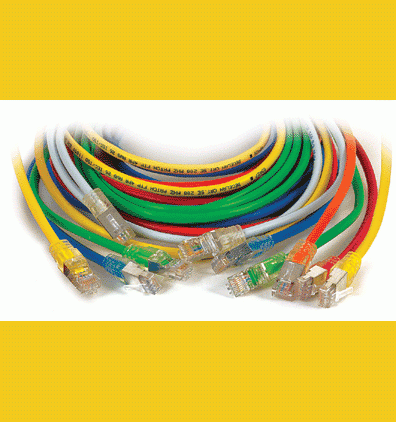

• Le cordon de brassage est utilisé en baie de brassage entre le panneau de brassage et le switch, ou entre la prise RJ45 murale et le poste de travail. Il doit être souple (conducteurs multibrin), disponible en plusieurs couleurs pour le repérage visuel, et équipé de connecteurs moulés ou snagless pour protéger le clip de verrouillage. Les longueurs standard vont de 0,5 m à 10 m.
• Le câble en couronne est utilisé pour les liaisons permanentes tirées dans les bâtiments. Il est monobrin (plus rigide, meilleure tenue au signal sur longue distance), compatible avec les prises keystones et les panneaux de brassage. C'est ce câble qui est certifié par les tests de liens permanents (type Fluke DSX).

En baie de brassage, les deux types coexistent : le câble en couronne constitue la liaison permanente (entre la rosette murale et le panneau), et le cordon assure le brassage (du panneau au switch).
