Centre d’usinage 4 axes Fujicam XPA 8000 - CNC Gantry pour profilés aluminium, acier dur et inoxydable

Description

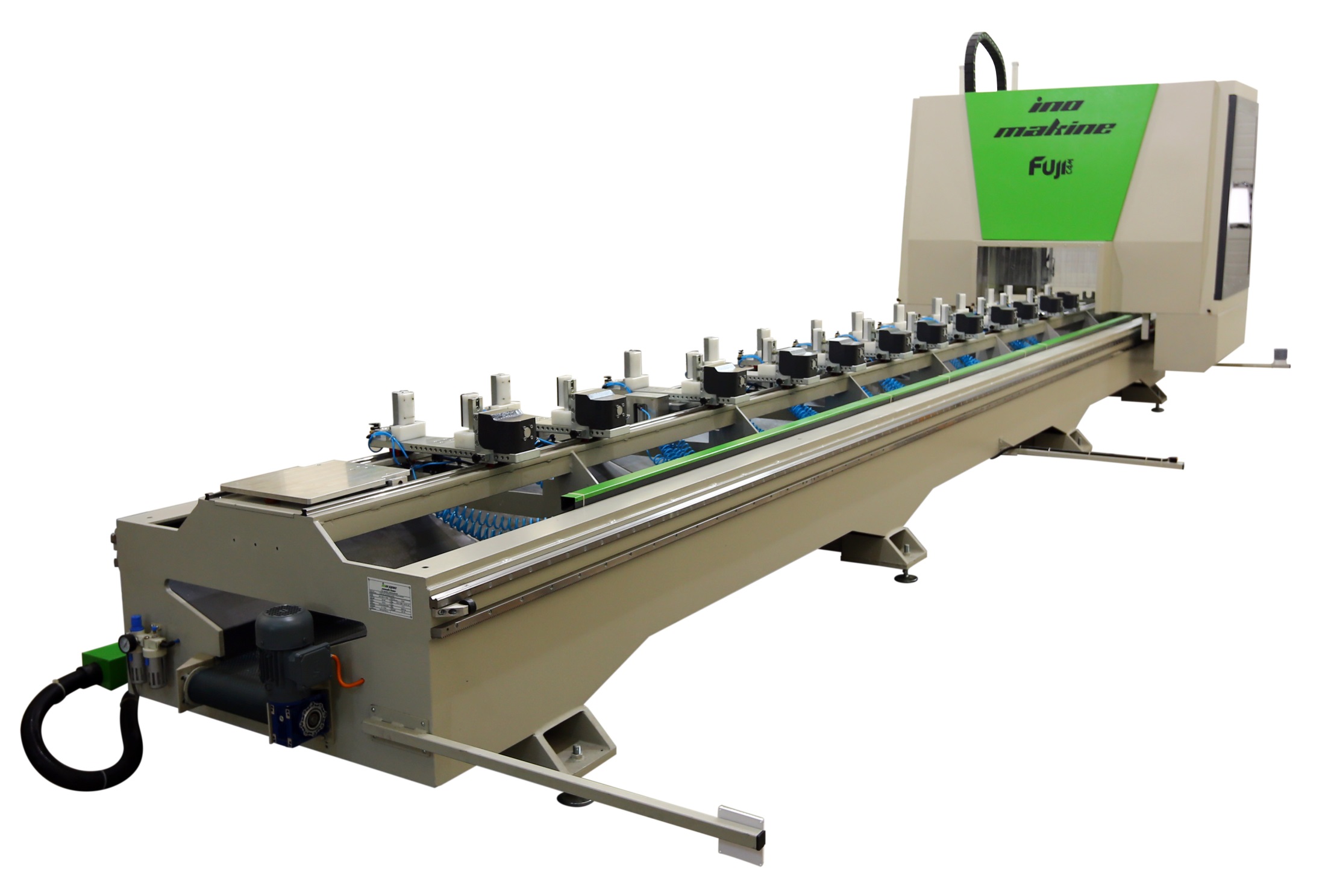

Fujicam XPA 8000 est un centre d'usinage CNC 4 axes de type Gantry pour le traitement des profilés aluminium les plus lourds, même les profilés en acier dur et en acier inoxydable.
Avec son bâti extra-renforcé Maxi-Steel et le pont d'usinage de type portique, le FUJICAM XPA 8000 compose une grande rigidité et flexibilité dans l’usinage des profilés jusqu'à 350 mm x 350 mm avec une précision ultime de 0,1 mm / 1 mètre et une vitesse de l'axe X de 80 mt./min.
Les vérins sont déplacés automatiquement par le pont, les données sont collectées à partir du logiciel CamBOX 3D CADCAM qui génère des codes G à partir des dessins du profilé. Toutes les données peuvent être importées très facilement à partir des fichiers DXF et DWG via le logiciel. Les opérations d'usinage peuvent être programmées en utilisant les macros pour le perçage et le fraisage.

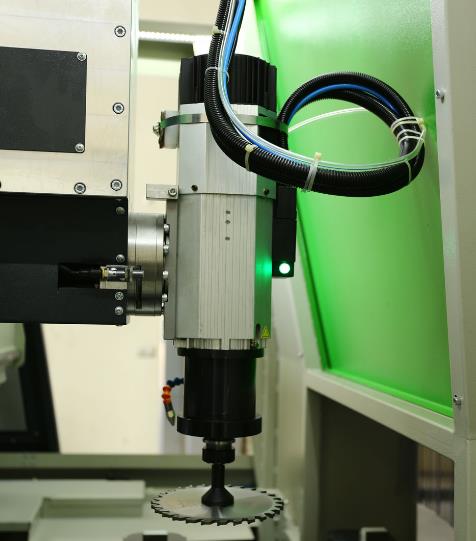

La machine dispose d'une broche de 9,0 kW 24.000 tr/min avec une vitesse réglable pour différentes épaisseurs de matériaux.
Détails techniques :
- Unité de commande CNC à 4 axes : X-Y-Z-A.
- 9,0 kW 24,000 rpm Porte-outils ISO30.
- Magasin de changeur d'outils avec 8 positions.
- Broche tournante de 0-180 degrés à tous les angles grâce au servomoteur.
- 8 pinces - positionnées manuellement selon les positions assignées par le CAD-CAM.

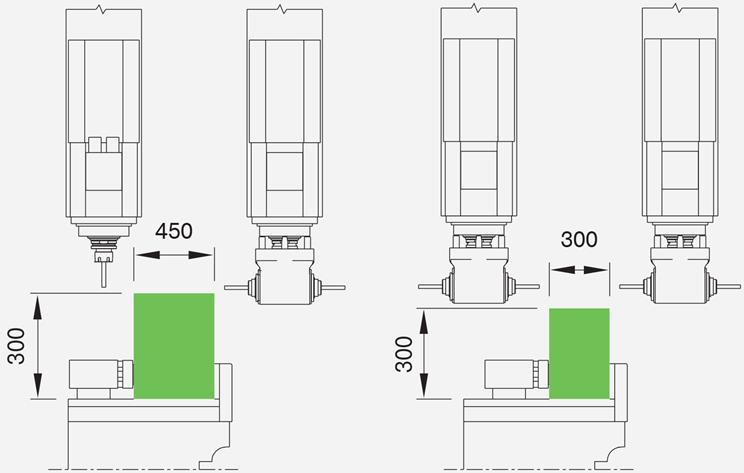

- Traitement du profilé par le haut : 450 mm x 300 mm.
- Traitement de profilé de 3 côtés : 350 mm x 350 mm.
- Liquide de refroidissement à brouillard pulsé commandé par CNC.
- Graphiques 3D de programmation CAD-CAM.
- Barrières de sécurité laser.
Capacités :
Caractéristique | Valeur |
---|---|
Vitesse de l'axe X | 80 mt./min |
Plage de déplacement de l'axe X | 9.500 mm |
Vitesse de l'axe Y | 60 mt./min |
Plage de déplacement de l'axe Y | 1.100 mm |
Vitesse de l'axe Z | 40 mt./min |
Plage de déplacement de l'axe Z | 600 mm |
Domaine d'utilisation :
Fujicam XPA 8000 est un centre d'usinage CNC 4 axes de type Gantry pour le traitement des profilés aluminium les plus lourds, même les profilés en acier dur et en acier inoxydable.
