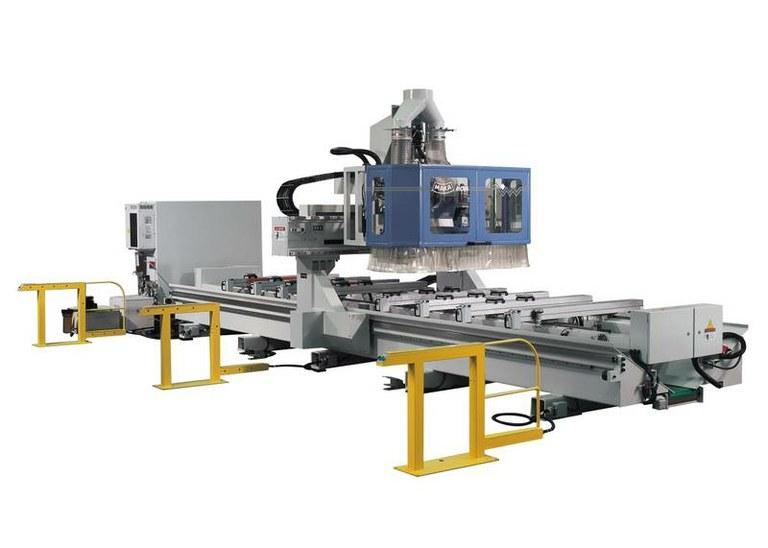

Centre d'usinage CNC MAKA Move - Usinage bois, plastiques et composites - Siemens 810 D, broche HSK F 63, 11 kW

MAKA Move est un centre d'usinage CNC conçu pour l'usinage des pièces longues en bois, plastiques et matières composites.

Commande numérique :
- Siemens 810 D

Unité d'usinage :
- Broche de fraisage : Unité universelle HSK F 63, refroidissement par eau, 11 kW, vitesses réglables sans paliers jusqu'à 24.000 t/min.
- Agrégat de perçage : En forme de L, 9 broches sélectionnables individuellement.
- Options disponibles :

• Scie à rainurer tournante de 0 à 90° + 1 broche double horizontale intégrée.
• Agrégat à 13, 16, 19 broches + 1 broche double horizontale intégrée en X et Y + scie à rainurer.

Aspiration :
- Capot monté autour de l'unité mobile, sortie 1 x 300 mm

Entraînement des axes :
- Axe X : Par vis à billes
- Axe Y : Par crémaillère, système "gantry"
- Axe Z : Par vis à billes

Table :
- Pour Y = 6.000 mm : 8 poutrelles, chacune avec 2 ventouses, système Schmalz.

Station de serrage :
- Pour travaux en temps masqué Y = 6.000 mm, 2 stations

Sécurité :
- Par cellules photoélectriques dans la zone de chargement
- Écrans de sécurité à l'arrière et sur les côtés de la machine (en option)

Dimensions utiles en 3 axes :
- Diamètre maxi d’outil : 20 mm
- Longueur maxi d’outil : 130 mm
- X = 1.590 mm, Y = 6.000 mm, passage libre en Z = 250 mm

Capacité d'usinage en carbure :
- Fraise en carbure à dégrossir Ø 20 mm, vitesse d'avance 8 m/min.
- Bois dur (hêtre) : Profondeur de fraisage 55 mm.

Vitesse de déplacement :
- Axe X : 60 m/min
- Axe Y : 80 m/min
- Axe Z : 24 m/min

Magasin changeur d'outils :
- Magasin rotatif, horizontal, 10 emplacements (16 en option)
- Longueur totale de l'outil : 130 mm
- Diamètre maxi d’outil avec emplacement programmé : 160 mm
- Poids maxi d’un outil : 6 kg
- Dépôt de renvois d’angle

Implantation :
- Poids : Env. 10.000 kg avec une course en Y de 6.000 mm
- Encombrement : Env. 10.000 mm x 2.400 mm x 2.600 mm (L x l x h)
