Centre d'usinage universel 5 axes MAKA PM 270 - Usinage bois, plastiques et composites - Siemens 840 D

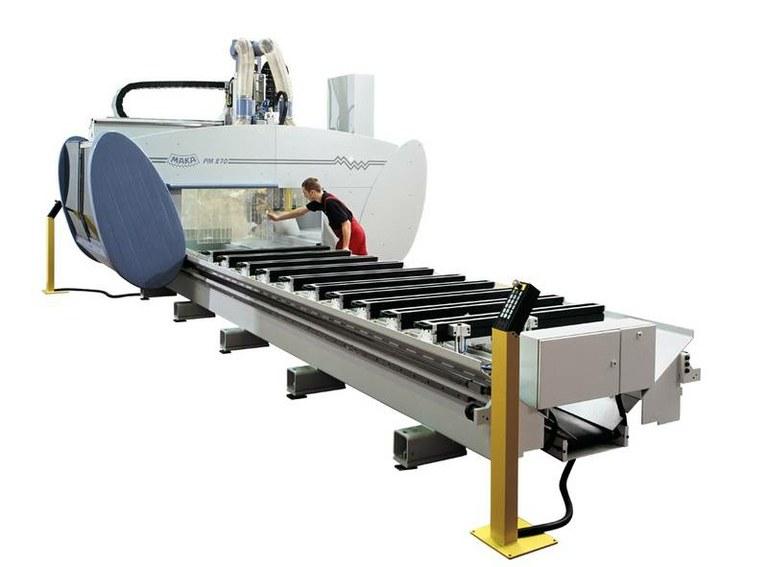

MAKA PM 270 est un centre d'usinage universel à 5 axes, conçu pour l'usinage du bois, de ses dérivés, ainsi que des matières plastiques et composites.

Commande CN :
- Siemens 840 D avec PC intégré dans le pupitre mobile

Broche de fraisage :
- HSK-F 63, refroidi à l’eau
- Puissance : 16 kW
- Vitesse réglable en continu jusqu’à 24.000 T/M

Agrégat de perçage :
- N/A (not available)

Unité d'usinage :
- Unité robot universelle
- Course Z : 800 mm
- A : 540°
- B : +/- 98°
- A/B placés à un angle de 50°

Aspiration :
- N/A (not available)

Évacuation :
- Récipient de copeaux réglable en hauteur par la CNC
- Raccord central : 1 x diamètre 300 mm

Entraînement des axes :
- Axe X : crémaillère
- Axe Y : crémaillère avec entraînement "Gantry"
- Axe Z : vis à billes

Table de machine :
- 10 traverses à réglage rapide

Station de serrage :
- Usinage en temps masqué avec Y = 6.000 mm
- 2 stations, chacune munie d’un circuit de commande pour le vide
- 3 circuits de commande (circuits pneumatiques à contrôle de pression)

Sécurité au travail :
- Cabine accompagnante avec pare-chocs

Zone de travail :

• Usinage à 3 axes :
  - Conditions : diamètre 160 mm, longueur totale 160 mm
  - X = 1.350 mm, Y = 6.000 mm, Z = 420 mm
  - Autres dimensions sur demande
• Usinage à 5 axes :
  - Conditions : diamètre d’outil 160 mm, longueur totale 160 mm
  - X = 1.350 mm, Y = 5.600 mm, Z = 420 mm
  - Autres dimensions sur demande

Vitesse :
- Axe X : 45 m/min
- Axe Y : 45 m/min
- Axe Z : 24 m/min
- Axe A/B : 10.000 °/min

Données :

• Magasin changeur d’outil à chaîne : 12 emplacements (standard), 16, 24 et 32 emplacements possibles
• Diamètre : 160 mm, longueur totale : 160 mm (diamètre 90 mm avec magasin à 24 ou 32 emplacements)
• Poids d’outil maxi. : 6 kg
• Lame de scie diamètre maxi. : 350 mm
• Emplacement pick-up pour lame de scie diamètre : 450 mm

Poids :
- Environ 8.500 kg avec longueur utile 6.000 mm

Encombrement :
- Avec longueur utile : 6.000 mm
- Dimensions : 5.700 x 12.000 mm (largeur x longueur), y compris zone de manipulation et de sécurité
- Hauteur : 3.600 mm sans système laser
