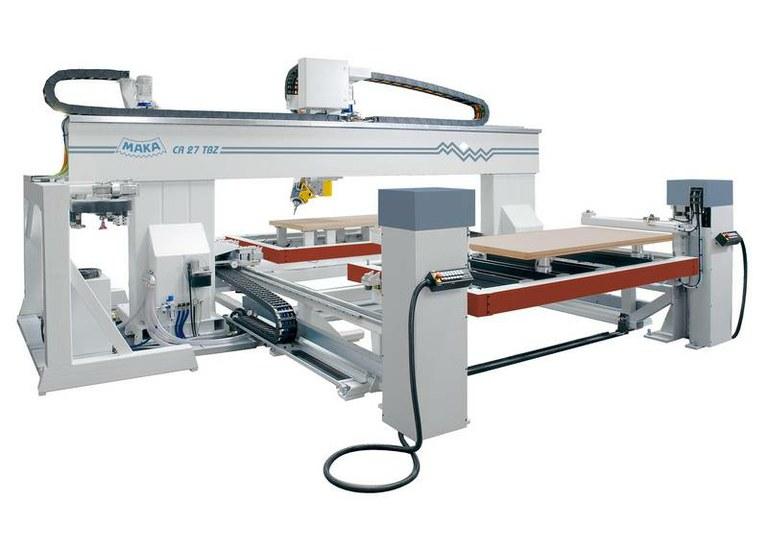

Centre d'usinage MAKA R 27 TBZ - technologie 5 axes - Siemens 840 D - broche HSK F 63 16 kW

MAKA R 27 TBZ est un centre d'usinage avec technologie 5 axes pour l’usinage de portes.

• Commande CN : Siemens 840 D, Solution Line avec ordinateur intégré dans le pupitre
• Broche de fraisage : HSK F 63, refroidie par eau, puissance 16 kW maxi, vitesse réglable jusqu’à 24.000 T/mn
• Agrégat de perçage : Non disponible (N/A)
• Unité d'usinage : Unité d’usinage universelle, course 800 mm, A540°, B +/- 98°, A/B à l’angle de 50°
• Aspiration : Collecteur de copeaux, positionnement par le CN, raccord 1 x ø 300
• Évacuation : Non disponible (N/A)
• Entraînement des axes :
  • Axe X : crémaillère
  • Axe Y : crémaillère
  • Axe Z : vis à billes
• Table de machine : 2 tables palettes avec dispositif de serrage par vide
• Station de serrage : Non disponible (N/A)
• Sécurité au travail : Carénage avec 2 portes à l'arrière

Conditions :

• Diamètre d’outil : 160 mm, longueur totale de 160 mm
• Dimensions de travail : X = 2.500 mm, Y = 1.400 mm, Z = 100 mm ou bien X = 2.800 mm, Y = 1.400 mm, Z = 100 mm

Vitesse :

• Axe X : 100 m/min
• Axe Y : 100 m/min
• Axe Z : 55 m/min
• A/B : 10.000 °/min

Accélération (X, Y, Z) :

• Déplacement à vide : 3 m/sec
• Course de travail : 1,5 m/sec

Données :

• Magasin d’outil à chaîne : 51 emplacements, C:C 99 mm
• Diamètre maxi. : 450 mm
• Longueur totale maxi. : 280 mm
• Poids d’outil maxi. : 6 kg
• Lame de scie Ø 450 mm occupe 5 emplacements

Implantation :

• Poids : Environ 10.000 kg avec course Y 1.500 mm
• Encombrement : Environ 7.500 x 8.300 x 3.600 (largeur x longueur x hauteur)
