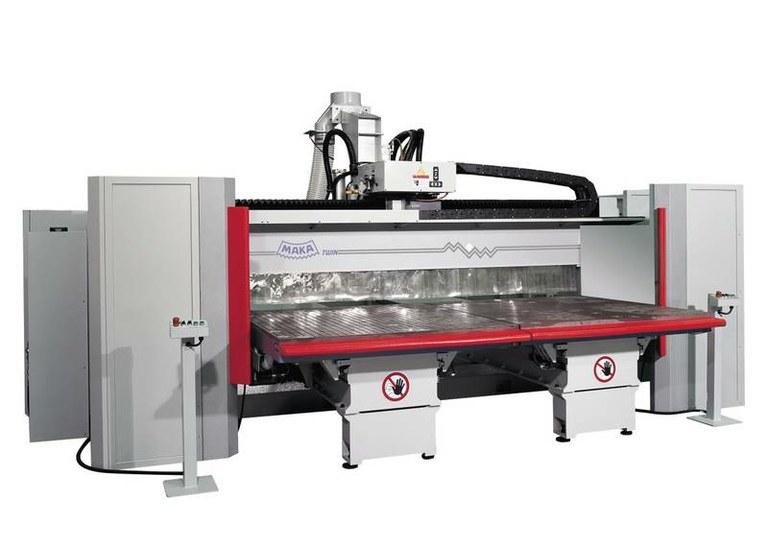

Centre d'usinage universel CNC MAKA Twin - Usinage bois, plastique et composites - Siemens 810 D - Unité HSK F 63, 11 kW

MAKA Twin est un centre d'usinage universel CNC dédié à l'usinage du bois, de ses dérivés, ainsi que des matières plastiques et composites.

Commande CN

Siemens 810 D

Unité d'usinage

• Broche de fraisage : Unité universelle HSK F 63, refroidissement par eau, 11 kW, vitesses réglables sans paliers jusqu'à 24.000 t/min.
• Agrégat de perçage : En forme de L, 9 broches sélectionnables individuellement.
• En option :
  • Scie à rainurer tournante de 0 à 90° + 1 broche double horizontale intégrée.
  • Unité à 13, 16, 19 broches + 1 broche double horizontale intégrée en X et Y, et scie à rainurer.

Aspiration

• Capot monté autour de l'unité mobile, sortie 1 x 300 mm.

Entraînement d'axes

• Axe X : vis à billes
• Axe Y : crémaillère
• Axe Z : vis à billes

Table

• Pour Y = 6000 mm : rainurées ou lisses (1.600 x 1.600 mm).

Station de serrage

• 2 circuits, 1 circuit par table.

Sécurité

• Pare-chocs sur les tables et sur le portique.
• Rideau à lamelles dans la zone d'entrée des tables.
• Écrans de sécurité avec porte autour et à l'arrière de la machine (en option).

Dimensions utiles en 3 axes

• X = 2 x 1.540 mm (dim. de butée)
• Y = 1.540 mm (dim. de butée)
• Passage libre en Z : 250 mm

Conditions d'usinage en carbure

• Fraise en carbure à dégrossir : Ø 20, vitesse d'avance 8 m/min.
• Bois dur (hêtre) : profondeur de fraisage 55 mm.

Vitesse de déplacement

• X = 80 m/min
• Y = 80 m/min
• Z = 24 m/min

Magasin changeur d'outil

• Magasin rotatif, horizontal, 10 emplacements (16 en option).
• Longueur totale de l'outil : 130 mm.
• Diamètre maxi d'outil avec emplacement programmé : 160 mm.
• Poids maxi d'un outil : 6 kg.
• Dépôt de renvois d'angle.

Implantation

• Poids : Environ 10.000 kg avec une course en Y = 1.600 mm.
• Encombrement : Env. 5.100 mm x 5.700 mm x 2.700 mm (l x l x h), sans zone d'approvisionnement.
