Échangeur de chaleur thermique en acier inoxydable - 30 plaques - 125 kW max - Eau solaire - Réf. 16_0000832
Description
L'échangeur à plaques est un type d'échangeur de chaleur que l'on peut également appeler transmetteur de chaleur. Comme son nom l'indique, il est composé d'un grand nombre de plaques imprimées en forme de vagues ondulées, reliées entre elles d'une façon très particulière. Entre les plaques, des espaces intermédiaires permettent la circulation des fluides absorbant et transmettant la chaleur. L'appareil peut être étanchéifié de différentes manières pour éviter les fuites et empêcher le mélange des fluides à l'intérieur.
Certains échangeurs sont vissés, ce qui permet de les agrandir en ajoutant des plaques. En général, les modèles soudés sont préférés car les plaques y sont fixées solidement, éliminant le besoin de raccords supplémentaires. Ces échangeurs sont efficaces grâce à une forte transmission de chaleur, amplifiée par des turbulences créées lors du passage des fluides, grâce au profil ondulé des plaques.

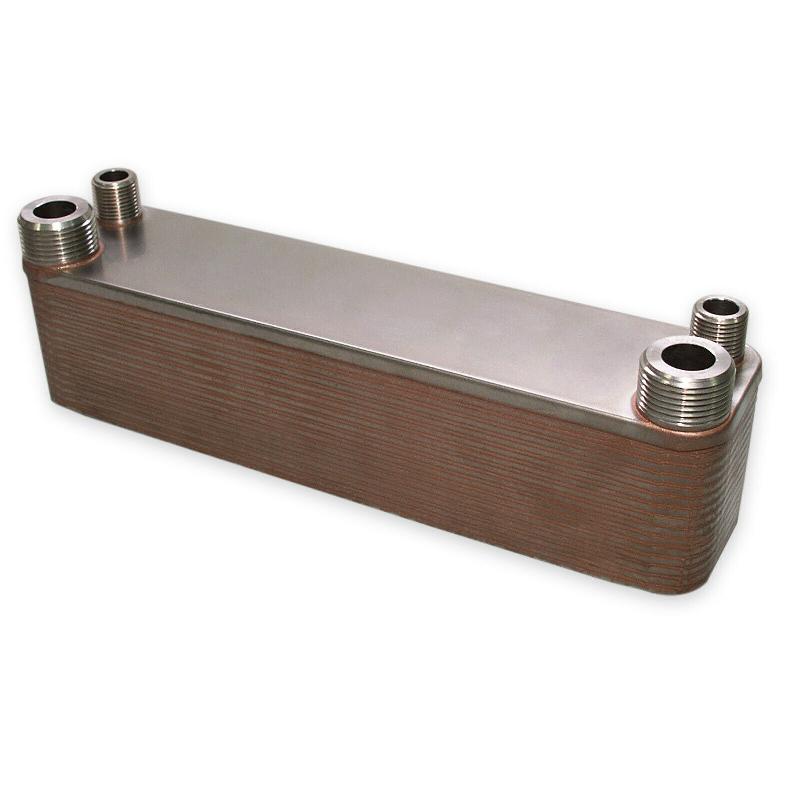

De dimensions compactes et de poids léger, cet échangeur assure une grande efficacité et produit une forte densité de chaleur. Les échangeurs de chaleur soudés inox HRALE B3-23-30 se composent de plaques inox imprimées, brasées sous vide au cuivre. Lors de l'assemblage, une plaque sur deux est tournée à 180 degrés pour créer deux espaces opposés, permettant aux fluides de circuler en contre-courant. La surface ondulée des plaques génère un flux turbulent, rendant la transmission de chaleur efficace même à faible débit.
Avantages :
- Nombreuses utilisations possibles
- Compact et léger
- Très bons coefficients de transfert grâce à la technologie des plaques imprimées
- Supporte haute température et haute pression
- Inox pour une protection anticorrosion
- Montage simple et facile à utiliser
- Pratiquement sans entretien
- Coût réduit
Domaines d'utilisation :
- Centrales de cogénération
- Climatiseurs
- Pompes à chaleur
- Chauffage par le sol
- Eau chaude sanitaire
- Climatisation de bâtiments
- Industrie alimentaire
- Technique de froid et de refroidissement
- Chauffage de l'eau industrielle
- Récupération de la chaleur
- Centrales thermiques solaires
- Systèmes de chauffage résistant au gel
- Chauffage des piscines
- Chauffage des biocarburants
- Chauffage des huiles végétales pour véhicules
- Systèmes de séparation pour chauffage par le sol
- Processus de fabrication chimique ou pharmaceutique
- Réseaux de chauffage à distance
Puissance :
La puissance des échangeurs dépend des températures d'entrée et de sortie des liquides au côté primaire et secondaire, du débit, des chaleurs spécifiques des liquides, etc.
ATTENTION :
Si l'échangeur doit être utilisé pour des machines générant des vibrations (par exemple, des moteurs de bateau ou des machines à moteur), il est impératif d'utiliser des tuyaux métalliques.
*Comme ces échangeurs ne sont pas encore contrôlés selon les directives 97/23 EG concernant les appareils sous pression, la pression maximale autorisée dans certains pays européens est limitée à 0,5 bar jusqu'à nouvel ordre.
Caractéristiques techniques :
| Élément | Valeur |
|---|---|
| Épaisseur de la plaque conductrice | 0,26 mm |
| Épaisseur de la plaque de protection | 1 mm |
| Distance entre les plaques | 2,1 mm |
| Dimensions des plaques | 315 x 73 mm |
| Matériau des plaques | Acier inoxydable 304 |
| Matériau de soudure | 99,9% Cuivre |
| Gamme de température | -195°C à +225°C |
| Volume/capacité | 0,040 l par plaque = 1,20 l |
| Débit max. | 4 cbm/h |
| Nombre de plaques | 30 |
| Puissance max. | 125 kW |
| Raccords | F1 & F3 : 1/2" (12,7 mm) ISO-G F2 & F4 : 1" (25,4 mm) ISO-G |
| Surface d'échange effective | 0,023 m² par plaque = env. 0,69 m² |
