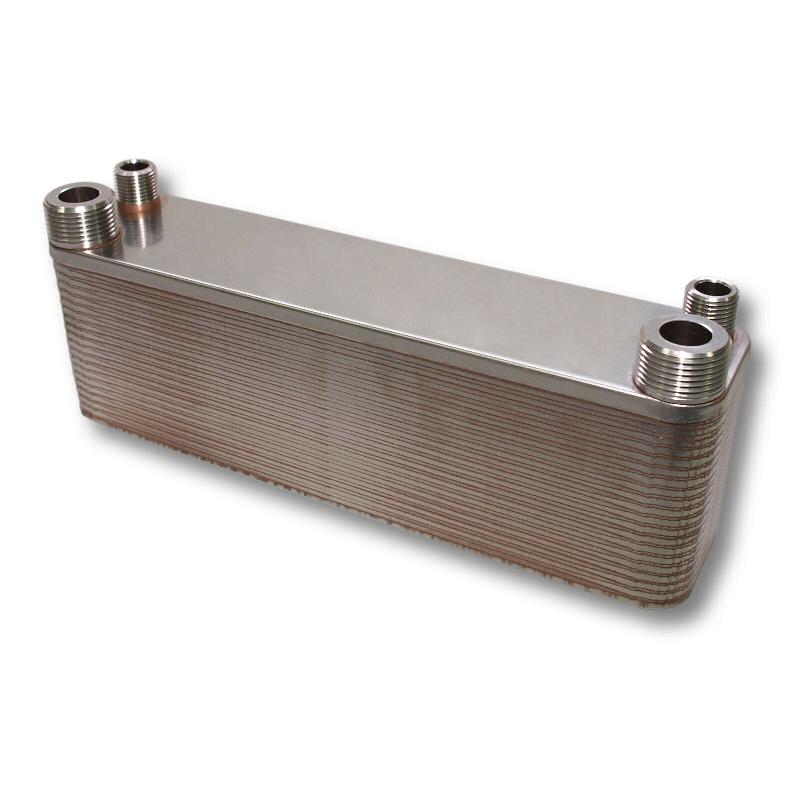

Échangeur de chaleur thermique en acier inoxydable - 50 plaques - 210 kW max - Eau solaire - Réf. 16_0000839

L'échangeur à plaques est un type d'échangeur de chaleur, également appelé transmetteur de chaleur. Comme son nom l'indique, il est composé d'un grand nombre de plaques imprimées en forme de vagues ondulées, reliées les unes aux autres d'une façon très particulière. Entre les plaques, on trouve des espaces intermédiaires où circulent le fluide absorbant la chaleur et le fluide transmettant la chaleur.

L'appareil peut être étanchéifié de différentes manières pour éviter la fuite des fluides et empêcher leur mélange. Certains échangeurs sont vissés, ce qui permet de les agrandir en ajoutant des plaques. En général, les échangeurs de chaleur soudés sont préférés, car les plaques sont fixées entre elles par soudure, éliminant ainsi tout autre raccord.

Caractéristiques principales :

• Transmission de chaleur efficace grâce aux turbulences produites par les plaques ondulées.
• Dimensions compactes et poids léger.
• Surface imprimée ondulée pour un flux turbulent et une efficacité accrue, même à faible volume de flux.
• Conception en acier inoxydable 304 pour une protection anticorrosion.

Avantages :

• Nombreuses utilisations possibles.
• Compact et léger.
• Excellents coefficients de transfert grâce à la technologie des plaques imprimées.
• Résistance à haute température et haute pression.
• Montage simple, pratiquement sans entretien et économique.

Domaines d'utilisation :

• Centrales de cogénération.
• Climatiseurs et pompes à chaleur.
• Chauffage par le sol et eau chaude sanitaire.
• Industrie alimentaire et technique de refroidissement.
• Chauffage de l'eau industrielle et piscines.
• Applications solaires thermiques et biocarburants.
• Processus de fabrication chimique ou pharmaceutique.
• Réseaux d'approvisionnement de chaleur à distance.

Puissance :

La puissance des échangeurs dépend des températures d'entrée et de sortie des liquides côté primaire et secondaire, du débit, des chaleurs spécifiques des liquides, etc.

ATTENTION : Si l'échangeur est utilisé pour des machines en vibration (ex. moteurs de bateau), il est nécessaire d'utiliser des tuyaux métalliques.

*Ces échangeurs ne sont pas encore contrôlés selon les directives 97/23 EG concernant les appareils sous pression. La pression à respecter dans les pays européens est de 0,5 bar jusqu'à nouvel ordre.

Dimensions :

Matériaux :

• Acier inoxydable 304 / Cuivre.
• Matériau de soudure : 99,9 % Cuivre.

Caractéristiques techniques :

Circuit :

F1 -> F3 / F4 -> F2
