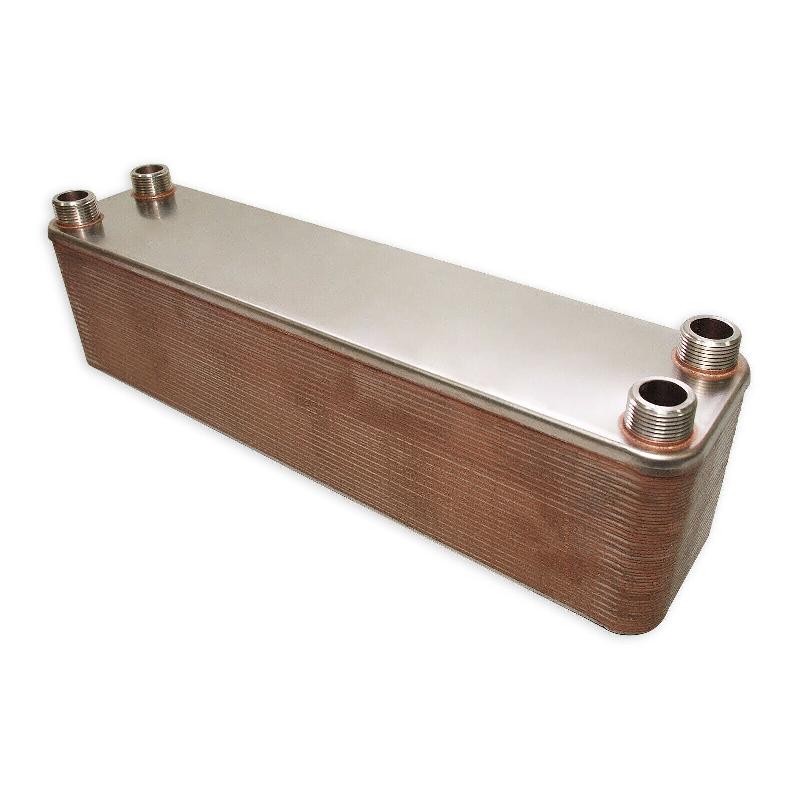

Échangeur de chaleur thermique en acier inoxydable - 50 plaques, max 550 kW - Eau solaire - Réf. 16_0000841
Description
L'échangeur à plaques est un type d'échangeur de chaleur, également appelé transmetteur de chaleur. Comme son nom l'indique, il est composé d'un grand nombre de plaques imprimées en formes de vagues ondulées, reliées les unes aux autres de manière spécifique. Entre les plaques se trouvent des espaces intermédiaires où circulent les fluides absorbant et transmettant la chaleur.
L'appareil peut être étanchéifié de différentes façons pour éviter la fuite de fluides vers l'extérieur et empêcher leur mélange à l'intérieur. Certains échangeurs sont vissés, permettant de les agrandir en ajoutant des plaques. Concernant leur construction, il existe différents types d'échangeurs à plaques. En général, on préfère les échangeurs de chaleur soudés, caractérisés par des plaques soudées entre elles, supprimant ainsi tout autre raccord.
Les échangeurs de chaleur à plaques offrent une forte transmission de chaleur, augmentée par des turbulences générées lors du passage des fluides grâce au profil ondulé des plaques. Malgré leurs dimensions compactes et leur poids léger, ces échangeurs sont très efficaces et produisent une densité de chaleur élevée.
Caractéristiques principales :
- Nombreuses utilisations possibles
- Compact et léger
- Très bons coefficients de transfert grâce à la technique des plaques imprimées
- Haute température et haute pression de fonctionnement
- Protection anticorrosion grâce à l'inox
- Montage simple et facile à utiliser
- Pratiquement sans entretien
- Peu coûteux
Domaines d'utilisation :
- Centrales de cogénération
- Climatiseurs
- Pompe à chaleur
- Chauffage par le sol
- Eau chaude sanitaire
- Climatisation de bâtiments
- Industrie alimentaire
- Technique de froid et de refroidissement
- Chauffage de l'eau industrielle
- Récupération de la chaleur
- Centrales thermiques solaires
- Systèmes de chauffage anti-gel
- Chauffage de l'eau de piscines
- Chauffage des biocarburants
- Chauffage des huiles végétales pour véhicules
- Systèmes de séparation pour chauffage par le sol
- Processus de fabrication chimique ou pharmaceutique
- Réseaux d'approvisionnement de chaleur à distance
Puissance :
La puissance des échangeurs dépend des températures d'entrée et de sortie des liquides sur les côtés primaire et secondaire, du débit, des chaleurs spécifiques des liquides, etc.
ATTENTION : Si l'échangeur doit être utilisé pour des machines générant des vibrations (exemple : moteurs de bateau), il est absolument nécessaire d'utiliser des tuyaux métalliques.
*Ces échangeurs ne sont pas encore contrôlés selon les directives 97/23 EG concernant les appareils sous pression. La pression maximale à respecter dans les pays européens est de 0,5 bar jusqu'à nouvel ordre.
Caractéristiques techniques :
| Épaisseur de la plaque conductrice | 0,4 mm |
| Épaisseur de la plaque de protection | 2 mm |
| Distance entre les plaques | 2,1 mm |
| Dimensions des plaques | 529 x 124 mm |
| Matériau | Acier inoxydable 304 / Cuivre |
| Plage de température | -195°C à +225°C |
| Capacité par plaque | 0,111 l |
| Débit max | 22 cbm/h |
| Nombre de plaques | 50 |
| Puissance maximale | 550 kW |
| Raccords | F1 & F3 : 1" (25,4 mm) - F2 & F4 : 1" (25,4 mm) |
| Surface d'échange effective | 0,06 m² par plaque (environ 3,0 m² au total) |
| Matériau de soudure | 99,9% Cuivre |
| Matériau des plaques et raccords | Inox AISI 304 |
Circuit : F1 -> F3 / F4 -> F2
