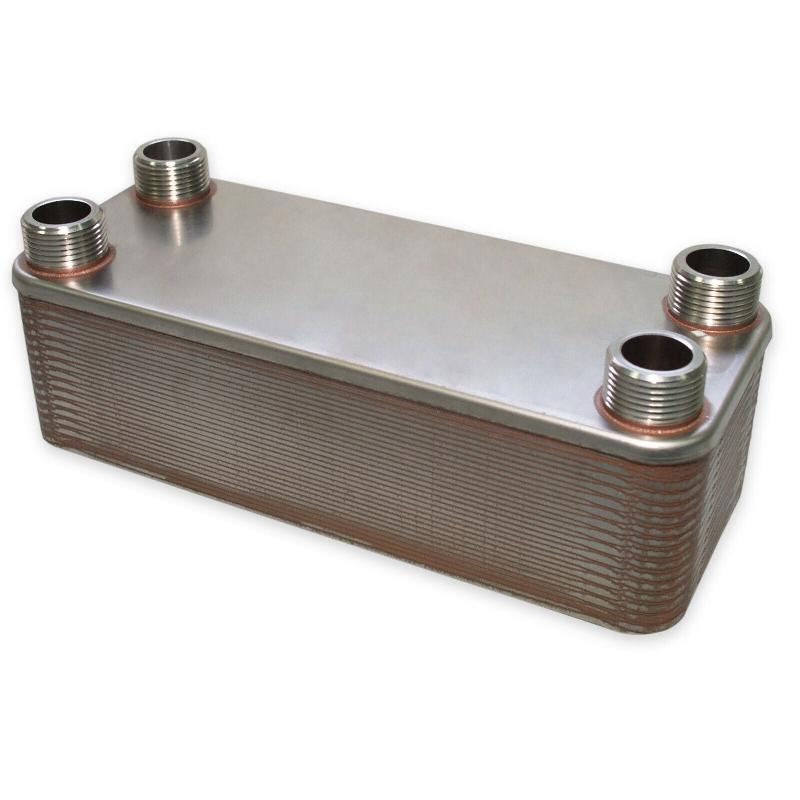

Échangeur de chaleur thermique en acier inoxydable - 30 plaques - 175 kW max - Eau solaire

L'échangeur à plaques est un type d'échangeur de chaleur également appelé transmetteur de chaleur. Il est composé d'un grand nombre de plaques imprimées en forme de vagues ondulées, reliées entre elles de manière très particulière. Entre ces plaques, des espaces intermédiaires permettent la circulation du fluide absorbant la chaleur et du fluide transmettant la chaleur.

L'appareil est conçu pour être étanche, évitant ainsi les fuites de fluides vers l'extérieur et empêchant les mélanges à l'intérieur. Certains modèles vissés offrent l'avantage d'être agrandis par l'ajout de plaques. En général, on privilégie les échangeurs de chaleur soudés, caractérisés par des plaques assemblées sans raccords supplémentaires.

Caractéristiques principales :

• Compact et léger
• Transmission de chaleur efficace grâce à des turbulences générées par le profil ondulé des plaques
• Haute température et haute pression de fonctionnement
• Protection anticorrosion grâce à l'acier inoxydable
• Montage simple et utilisation facile
• Entretien minimal et coût réduit

Domaines d'utilisation :

• Centrales de cogénération
• Climatiseurs
• Pompes à chaleur
• Chauffage par le sol
• Eau chaude sanitaire
• Climatisation de bâtiments
• Industrie alimentaire
• Technique de froid et de refroidissement
• Chauffage de l'eau industrielle
• Récupération de la chaleur
• Centrales thermiques solaires
• Systèmes de chauffage craignant le gel
• Chauffage de l'eau de piscines
• Chauffage des biocarburants
• Chauffage des huiles végétales pour véhicules
• Systèmes de séparation pour chauffage par le sol
• Processus de fabrication chimique ou pharmaceutique
• Réseaux d'approvisionnement de chaleur à distance

Puissance :

La puissance des échangeurs dépend des températures d'entrée et de sortie des liquides au côté primaire et secondaire, du débit, des chaleurs spécifiques des liquides, etc.

Attention : Si l'échangeur est utilisé pour des machines avec vibrations (par exemple, moteurs de bateau), il est impératif d'utiliser des tuyaux métalliques. Ces échangeurs ne sont pas encore contrôlés selon les directives 97/23 EG concernant les appareils sous pression. La pression maximale recommandée dans les pays européens est de 0,5 bar jusqu'à nouvel ordre.

Dimensions :

Raccords :

• F1 & F3 : 1" (25,4 mm) (ISO-G)
• F2 & F4 : 1" (25,4 mm) (ISO-G)

Surface d'échange effective : 0,032 m² par plaque = environ 0,96 m²

Matériau de soudure : 99,9 % cuivre

Matériau des plaques et des raccords : Inox AISI 304

Circuit : F1 -> F3 / F4 -> F2
