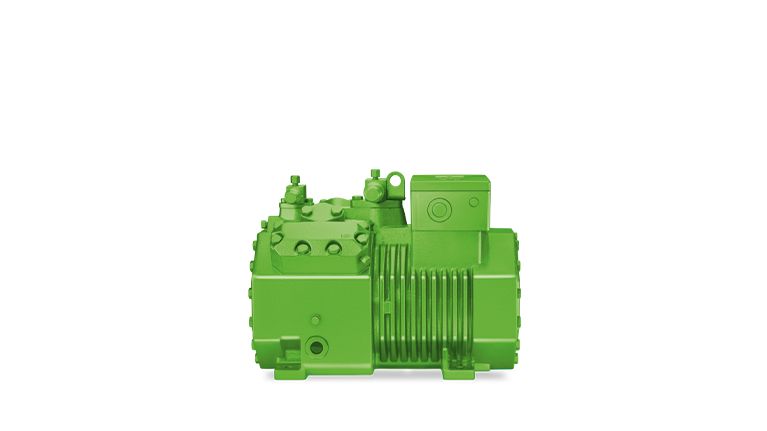

Ecoline série h 2cesh-3(y) - compresseur à piston frigorifique semi-hermétique - bitzer - 1450t/mn 50hz

ECOLINE SÉRIE H La série ECOLINE est le développement créatif de la gamme BIZTER éprouvée de compresseurs à piston semi-hermétique robustes et puissants. Elle combine une grande efficacité, un fonctionnement silencieux, une large plage d'application, une flexibilité élevée dans le choix des fluides frigorigènes, une construction solide et une grande fiabilité. La série ECOLINE est disponible sur toute la plage de puissance. Elle couvre la gamme complète de compresseurs à piston semi-hermétiques et remplace les modèles précédents aux mêmes dimensions.

Nouvelle plaque de soupape

• Nouveau concept géométrique de soupapes de travail - pour une faible ré-expansion.
• Puissance frigorifique élevée avec une consommation énergétique minimale.
• Le système de culasse ECOLINE : Fonctionnement optimal en combinaison.

Moteur

• Efficace à charge pleine et partielle grâce à ses caractéristiques de large bande.
• Le compresseur frigorifique universel : Version de moteur 2 pour le refroidissement à température normale et basse.
• Version de moteur 1 pour des applications spécifiques

Régulation de puissance

• Le système CRII - désactivation synchronisée des cylindres Par exemple, le compresseur à 4 cylindres avec CRII sur les deux culasses : Plage de réglage de 100 % à environ 10 %

Rétrocompatible

• Principaux composants intérieurs entièrement repensés.
• Contour extérieur habituel : Chaque ECOLINE est rétrocompatible

Entraînement

• Nouvelle construction de pistons et bielles

Volume déplacé (1450t/mn 50Hz) 16,24 m3/h 573.5 CFH
Volume déplacé (1750t/mn 60Hz) 19,60 m3/h 692.2 CFH
Nbre de cyl. x percement x course 2 x 55 mm x 39,3 mm 2 x 2.17 inch x 1.55 inch
Poids 70 kg 154 lb Pression max. (BP/HP) 19 / 32bar 275 / 464 psi
Raccord cond.d'aspiration 22 mm - 7/8'' 22 mm - 7/8''
Raccord cond. de refoulement 16 mm - 5/8'' 16 mm - 5/8''
Huile pour R134a/R407C/R404A/R507A/R407A/R407F BSE55(Standard) | BSE32(Option) BSE55(Standard) | BSE32(Option)
Huile utilisée R22 (R12/R502) B5.2 (Option) B5.2 (Option)
Huile pour R1234yf BSE32 (Standard) | R1234yf tc>70°C : BSE55 (Option) BSE32 (Standard) | R1234yf tc>70°C : BSE55 (Option)
Huile pour R1234ze BSE55 (Standard) | to>15°C: BSE85K (Option) | tc>70°C: BSE85K (Option) BSE55 (Standard) | to>15°C: BSE85K (Option) | tc>70°C: BSE85K (Option) Huile pour R454C/R455A BSE32 (Standard) BSE32 (Standard)

STANDARD DE LIVRAISON Protection moteur SE-B1 SE-B1
Classe de protection IP66 IP66
Eléments antivibratoires Standard Standard
Charge en huile 1,50 dm³ 52.8 fl oz
Vanne d'arrêt au refoulement Standard Standard
Vanne d'arrêt à l'asp. Standard Standard

OPTIONS DISPONIBLES Ventilateur additionnel Option Option
Chauffage carter 0..120 W PTC (Option) 0..120 W PTC (Option)

INFORMATIONS MOTEUR Version du moteur 2 2 Int. démarrage (rotor bloqué) 37.0 A 39.5 A
Tension moteur (autre sur demande) 380-420V Y-3-50Hz 440-480V Y-3-60Hz UL
Intensité de fonctionnement max. 9.1 A 9.1 A

NIVEAU SONORE MESURÉ SI IP Chauffage carter 0..120 W PTC (Option) 0..120 W PTC (Option)
Puissance sonore (-10°C / 45°C) 67,0 dB(A) @ 50Hz 69,5 dB(A) @ 60Hz
Puissance sonore (-35°C / 40°C) 70,0 dB(A) @ 50Hz 72,5 dB(A) @ 60Hz
Pression sonore @ 1m (-10°C / 45°C) 59,0 dB(A) @ 50Hz 61,5 dB(A) @ 60Hz
Pression sonore @ 1m (-35°C / 40°C) 62,0 dB(A) @ 50Hz 64,5 dB(A) @ 60Hz
