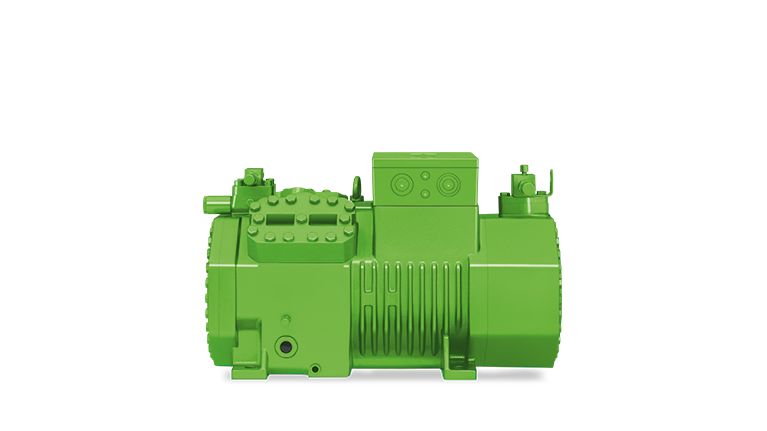

Ecoline trans-critique 2mte-4k - compresseur à piston frigorifique semi-hermétique - bitzer - 1450t/mn 50hz

ECOLINE TRANS-CRITIQUE Depuis de nombreuses années, les compresseurs CO₂ pour applications transcritiques posent de nouveaux jalons. Cette série a fait l'objet de perfectionnements qui ont permis d'améliorer son rendement une fois de plus. C'est ainsi que la circulation du gaz d'aspiration et les plaques des soupapes ont été optimisées. Les compresseurs de la série ECOLINE TE se distinguent en outre par leurs moteurs sur mesure, répondant ainsi à de nombreuses applications avec le fluide frigorigène naturel CO₂. La grande fiabilité dont fait également preuve la série ECOLINE TE reste quant à elle fidèle à elle-même. La série ECOLINE TE est donc dans la lignée des compresseurs CO₂ de la maison BITZER.

Gamme de puissance élargie

• Nouveaux modèles de 38,2 m³/h max.

Carter résistant à la pression sans plaque de fond Pressions maximales admissibles :

• Côté haute pression : 160 bar max.
• Côté basse pression : 100 bar max.

Groupe de moteur résistant à l'usure avec des paliers multicouches perfectionnés

Excellent rendement énergétique

• Moteur refroidi par le gaz d'aspiration - convient tout à fait pour la régulation de vitesse de rotation
• Soupapes de travail très efficaces, groupe moteur de géométrie spéciale
• Têtes de cylindres avec chambre basse pression et chambre haute pression séparées, isolées thermiquement

Un très grand champ d'application

• Fonctionnement transcritique et sous-critique possible

Versions à 2, 4 et 6 cylindres

• Silencieux, peu de vibrations
• Idéal pour fonctionner avec un convertisseur de fréquence pour augmenter la puissance

Pertes d'huile négligeables grâce à la lubrification centrifuge
Volume déplacé (1450t/mn 50Hz) 3,3 m3/h 115 CFH
Volume déplacé (1750t/mn 60Hz) 3,9 m3/h 139 CFH
Nbre de cyl. x percement x course 2 x 30mm x 27mm 2 x 1,18inch x 1,06inch
Poids 94 kg 207 lb Pression max. (BP/HP) 100/160 bar 1450/2320 psi
Raccord cond.d'aspiration 22 mm - 7/8'' 22 mm - 7/8'' Raccord cond. de refoulement 18 mm - 3/4" 18 mm - 3/4"
Huile pour R744 (CO2) BSE85K (Standard), BSG68K (Option) BSE85K (Standard), BSG68K (Option)

STANDARD DE LIVRAISON Protection moteur SE-B1 SE-B1
Classe de protection IP65 IP65
Eléments antivibratoires Standard Standard

OPTIONS DISPONIBLES Charge en huile 1,20 dm³ 42.2 fl oz
Chauffage carter 0..120 W PTC (Standard) 0..120 W PTC (Standard)
Raccord cond.d'aspiration Option Option
Vanne d'arrêt au refoulement Option Option

INFORMATIONS MOTEUR Huile pour R744 (CO2) BSE85K (Standard), BSG68K (Option) BSE85K (Standard), BSG68K (Option)
Int. démarrage (rotor bloqué) 44.0 A 47.5 A
Version du moteur 2 2
Tension moteur (autre sur demande) 380-420V Y-3-50Hz 440-480V Y-3-60Hz UL
Intensité de fonctionnement max. 8.2 A 8.2 A

NIVEAU SONORE MESURÉ Puissance sonore (-10°C / 90bar) 72 dB(A) @ 50Hz 72 dB(A) @ 50Hz
Pression sonore @ 1m (-10°C / 90bar) 63 dB(A) @ 50Hz 63 dB(A) @ 50Hz
