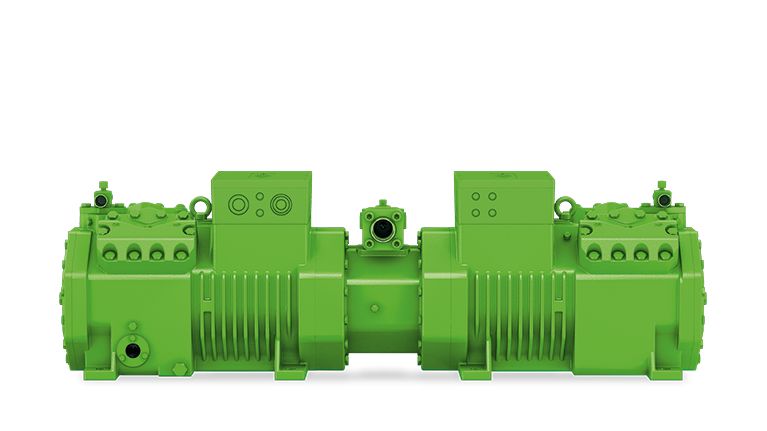

Ecoline série p tandem 44vesp-14(p) - compresseur à piston frigorifique semi-hermétique - bitzer - 1450t/mn 50hz

ECOLINE SÉRIE P TANDEM Les compresseurs tandem sont le type de configuration parallèle le plus simple de deux compresseurs. Une gradation de puissance particulièrement efficace est possible par la mise en service ou par l'arrêt d'un seul compresseur. Les modèles à 4 et 6 cylindres peuvent être équipés de régulateurs de puissance (déconnexion des cylindres) et permettent donc un fonctionnement avec quatre ou six étages de puissance au maximum. Surtout pour les applications avec des fluctuations de charge élevée est donc un fonctionnement à pleine charge et une partie rentable et économe en énergie avec tous les réfrigérants communs possibles.

Nouvelle plaque de soupape

• Nouveau concept géométrique de Soupapes de travail - pour une faible ré-expansion.
• Puissance frigorifique élevée pour une consommation énergétique minimale.
• Le système de culasse ECOLINE : Fonctionnement optimal en combinaison.

Moteur

• Efficace à charge pleine et partielle grâce à ses caractéristiques de large bande.
• Le compresseur frigorifique universel : Version de moteur 2 pour le refroidissement à température normale et basse.
• Versions de moteur 1 et 3 pour des applications spécifique

Régulation de puissance

• Le système CRII - désactivation synchronisée des cylindres Par exemple, le compresseur à 4 cylindres avec CRII sur les deux têtes : Plage de réglage de 100 % à environ 10 %

Rétrocompatible

• Contour extérieur habituel : Chaque ECOLINE est rétrocompatible

Entraînement

• Nouvelle construction de pistons et bielles
• Principaux composants intérieurs entièrement repensés.

Equipé de série d'une soupape de trop-plein

Spécialement adapté pour l'usage du propane R290 et R1271

Volume déplacé (1450t/mn 50Hz) 69,5 m3/h 2453 CFH
Volume déplacé (1750t/mn 60Hz) 83,8 m3/h 2960.4 CFH
Nbre de cyl. x percement x course 4+4 x 55 mm x 42 mm 4+4 x 2.17 inch x 1.65 inch
Poids 268 kg 514 lb
Pression max. (BP/HP) 19 / 32 bar 275 / 464 psi
Raccord cond.d'aspiration 42 mm - 1 5/8'' 42 mm - 1 5/8''
Raccord cond. de refoulement 2x22 mm - 7/8'' 2x22 mm - 7/8''
Huile pour R290/R1270 SHC226E (Standard) SHC226E (Standard)

STANDARD DE LIVRAISON Protection moteur SE-B2 SE-B2 Classe de protection IP66 IP66
Eléments antivibratoires Standard Standard
Charge en huile 6,10 dm³ 215 fl oz
Vanne d'arrêt au refoulement Standard Standard

OPTIONS DISPONIBLES SI IP Vanne d'arrêt à l'asp. Standard Standard
Sonde de température du gaz de refoulement Option Option
Démarrage à vide Option Option
Régulation de puissance 100-75-50-25% (Option) 100-75-50-25% (Option)
Régulation de puissance -en continu 100-10% (Option) 100-10% (Option)
Ventilateur additionnel Option Option Refrigerant Injection (RI) Option Option
Vanne de service pour l'huile Option Option

INFORMATIONS MOTEUR Huile pour R290/R1270 SHC226E (Standard) | BSG68K (Option) SHC226E (Standard) | BSG68K (Option)
Version du moteur 2 2 Int. démarrage (rotor bloqué) 2x39.0 A Y / 2x68.0 A YY 2x39.0 A Y / 2x68.0 A YY
Tension moteur (autre sur demande) 380-420V PW-3-50Hz 440-480V PW-3-60Hz
Intensité de fonctionnement max. 2x16.6 A 2x16.6 A

NIVEAU SONORE MESURÉ Chauffage carter 2 x 0..140 W PTC (Option) 2 x 0..140 W PTC (Option)
Puissance sonore (-10°C / 45°C) 75,5 dB(A) @ 50Hz 78,0 dB(A) @ 60Hz
Puissance sonore (-35°C / 40°C) 80,5 dB(A) @ 50Hz 83,0 dB(A) @ 60Hz
Pression sonore @ 1m (-10°C / 45°C) 67,5 dB(A) @ 50Hz 70,0 dB(A) @ 60Hz
Pression sonore @ 1m (-35°C / 40°C) 72,5 dB(A) @ 50Hz 75,0 dB(A) @ 60Hz
