Étuve de laboratoire

Le prix d’une Ă©tuve de laboratoire varie entre 1 000 € et 25 000 € fortement selon la capacitĂ©, la prĂ©cision thermique et la technologie utilisĂ©e (convection naturelle, air forcĂ©, vide, incubateur).

• EntrĂ©e de gamme (petites Ă©tuves de 20 Ă  50 L) : environ 1 000 € Ă  2 000 €
• ModĂšles standards de laboratoire (50 Ă  200 L, rĂ©gulation prĂ©cise) : 2 000 € Ă  6 000 €
• Étuves spĂ©cialisĂ©es (vide, haute prĂ©cision, grand volume) : 6 000 € Ă  plus de 20 000 €

Le prix d’une Ă©tuve de laboratoire dĂ©pend principalement de la capacitĂ© (en litres), de la plage de tempĂ©rature, du type de circulation d’air, et des options comme la programmation ou les systĂšmes de sĂ©curitĂ©.

L'usage le plus courant reste le séchage de verrerie et d'échantillons : l'étuve élimine l'humidité résiduelle avant pesée, analyse ou conditionnement. Pour la stérilisation à chaleur sÚche, la pratique courante exige au minimum 160 °C pendant 45 à 60 minutes, suivis d'un refroidissement lent pour éviter les chocs thermiques sur le matériel. Le conditionnement thermique s'applique aux composants électroniques, piÚces mécaniques ou matériaux polymÚres que l'on souhaite stabiliser avant essai.

Les secteurs des matĂ©riaux, de l'aĂ©ronautique et de la chimie utilisent l'Ă©tuve pour des tests de vieillissement accĂ©lĂ©rĂ© et de stabilitĂ© : l'Ă©chantillon est exposĂ© Ă  une tempĂ©rature constante sur une durĂ©e dĂ©finie afin de simuler un vieillissement en service. La polymĂ©risation et le durcissement de rĂ©sines thermodurcissables, colles et revĂȘtements constituent Ă©galement un usage courant, avec des tempĂ©ratures gĂ©nĂ©ralement comprises entre 80 °C et 200 °C selon les formulations.

En contrÎle qualité, l'étuve sert à la mesure de teneur en humidité par gravimétrie (pesée avant et aprÚs séchage), aux pré-traitements avant analyse (séchage d'un sol, d'un granulat, d'un produit alimentaire) et à la déshydratation d'échantillons biologiques dans un cadre non biologique.

L'Ă©tuve universelle — aussi appelĂ©e Ă©tuve de sĂ©chage — constitue la configuration de base. Elle fonctionne Ă  la pression atmosphĂ©rique avec des rĂ©sistances Ă©lectriques et une chambre intĂ©rieure en acier inoxydable. Sa plage couvre gĂ©nĂ©ralement de l'ambiante +5/10 °C jusqu'Ă  200–300 °C selon les modĂšles. Elle convient au sĂ©chage standard, au conditionnement thermique et aux traitements ne nĂ©cessitant pas de contrĂŽle prĂ©cis du flux d'air.

L'étuve à convection forcée intÚgre un ventilateur interne qui brasse l'air chaud dans l'ensemble du volume. Ce mécanisme réduit les gradients thermiques entre les zones haute et basse de la chambre, accélÚre la montée en température et améliore la récupération aprÚs ouverture de la porte. Elle s'impose dÚs que le protocole exige une homogénéité mesurée ou que la charge est dense. Certains modÚles proposent un réglage de la vitesse du ventilateur de 0 à 100 % et des vannes de contrÎle de la sortie d'air pour adapter le flux aux échantillons traités.

L'étuve à convection naturelle circule l'air uniquement par les mouvements thermiques, sans ventilateur. La montée en température est plus lente et l'homogénéité spatiale généralement inférieure à la convection forcée. En revanche, l'absence de flux d'air mécanique en fait le choix adapté pour les poudres, les particules légÚres, les filtres ou tout échantillon que le brassage pourrait déplacer ou contaminer.

L'étuve sous vide abaisse la pression dans la chambre grùce à une pompe à vide raccordée à l'équipement. Sous pression réduite, la température d'ébullition de l'eau et des solvants diminue, ce qui permet un séchage efficace à des températures inférieures à celles requises à la pression atmosphérique. Cette configuration convient aux matériaux thermosensibles, aux composants sujets à l'oxydation et aux opérations de dégazage. La chambre est généralement construite en acier inoxydable à paroi épaisse pour résister à la dépression. Le choix et la capacité de la pompe à vide conditionnent les performances réelles de l'équipement.

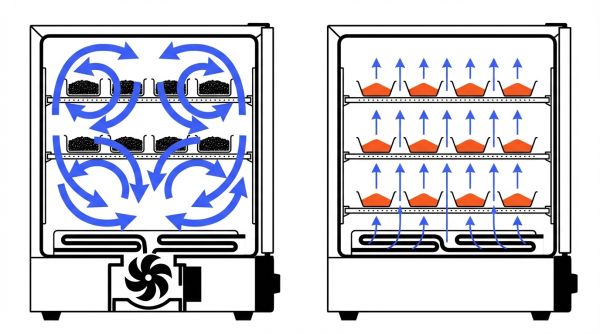

Le ventilateur de convection forcée produit deux effets simultanés : il réduit les écarts de température entre les différents points de la chambre et accélÚre la montée en consigne. Pour une charge dense placée sur plusieurs clayettes, la convection forcée maintient une distribution thermique plus uniforme sur l'ensemble du volume utile. Un modÚle haute température jusqu'à 300 °C avec convection forcée atteint typiquement une uniformité de ±2 % et une précision de ±0,3 %, contre des écarts plus importants en convection naturelle à volumes équivalents.

La convection forcĂ©e s'impose dans trois situations prĂ©cises : lorsque le protocole exige une homogĂ©nĂ©itĂ© documentĂ©e sur l'ensemble des Ă©chantillons traitĂ©s simultanĂ©ment, lorsque la durĂ©e de cycle doit ĂȘtre rĂ©duite (rĂ©cupĂ©ration rapide aprĂšs ouverture), et lorsque la charge est volumineuse ou mal conductrice thermiquement. Elle est standard en stĂ©rilisation Ă  chaleur sĂšche documentĂ©e et dans les procĂ©dĂ©s de polymĂ©risation avec rampe de tempĂ©rature.

La convection naturelle reste prĂ©fĂ©rable pour les poudres sĂšches, les filtres pesĂ©s, les Ă©chantillons poreux lĂ©gers et tout matĂ©riau dont l'intĂ©gritĂ© ou la localisation dans la chambre pourrait ĂȘtre altĂ©rĂ©e par un flux d'air mĂ©canique. Elle convient Ă©galement aux traitements de longue durĂ©e Ă  basse tempĂ©rature oĂč la dynamique de montĂ©e en tempĂ©rature est moins dĂ©terminante que la douceur du traitement.

Sous pression réduite, le point d'ébullition de l'eau chute significativement : à 50 mbar, l'eau s'évapore dÚs 33 °C environ, contre 100 °C à la pression atmosphérique. Ce principe permet de sécher des matériaux dégradables à haute température sans les soumettre à des températures excessives. Les cas d'usage typiques incluent le séchage de polymÚres thermosensibles, le dégazage de liants ou résines, la déshydratation d'échantillons biologiques fragiles et la réduction de l'oxydation de surface sur des matériaux métalliques ou organiques sensibles.

Un exemple documenté concerne le dégazage d'échantillons de bitume vieilli : la chambre sous vide en acier inoxydable, avec modes automatique, semi-automatique et manuel, permet de travailler de la température ambiante jusqu'à 200 °C avec une résolution de ±0,1 °C.

L'Ă©tuve sous vide nĂ©cessite de vĂ©rifier la compatibilitĂ© des matĂ©riaux de la chambre et des joints avec la dĂ©pression appliquĂ©e. La pompe Ă  vide doit ĂȘtre dimensionnĂ©e selon le volume et le niveau de vide requis. Lorsque des solvants sont impliquĂ©s, la gestion des vapeurs extraites et la conformitĂ© des Ă©quipements selon EN 1539 doivent ĂȘtre validĂ©es avec le responsable HSE avant toute mise en service. Le niveau de vide atteignable influence directement la tempĂ©rature minimale de travail efficace.

La plage utile dĂ©marre gĂ©nĂ©ralement Ă  l'ambiante +5 Ă  +10 °C et monte jusqu'Ă  200–300 °C selon les modĂšles courants. Les Ă©tuves haute tempĂ©rature dĂ©passent ce seuil. La vitesse de montĂ©e en tempĂ©rature dĂ©pend de la puissance installĂ©e, de l'isolation et de la charge prĂ©sente. Pour un volume de 220 L Ă  convection forcĂ©e, une puissance de l'ordre de 4 kW est reprĂ©sentative. La descente en tempĂ©rature reste limitĂ©e par le refroidissement naturel si l'Ă©tuve n'est pas Ă©quipĂ©e d'un groupe froid : la vitesse de descente dĂ©pend de la masse thermique et des Ă©changes avec l'environnement.

L'homogénéité mesure l'écart de température entre différents points de la chambre en régime établi. Une valeur de ±2 % à 300 °C correspond à un écart d'environ ±6 °C. La stabilité mesure la variation temporelle en un point fixe. Ces deux paramÚtres conditionnent directement la répétabilité des résultats lorsque plusieurs échantillons sont traités simultanément ou sur des cycles successifs. Un protocole de qualification doit toujours préciser les valeurs acceptables pour ces deux indicateurs.

Le régulateur PID (Proportionnel-Intégral-Dérivé) calcule dynamiquement la puissance de chauffe nécessaire pour maintenir la consigne, en tenant compte des pertes thermiques et des perturbations. Il produit une meilleure tenue autour de la consigne qu'un simple thermostat on/off. Les modÚles avancés intÚgrent un auto-ajustement PID, un double affichage numérique et la possibilité de réglage manuel des paramÚtres. La charge et l'organisation des clayettes influencent les performances réelles : une chambre trop chargée ou mal aérée crée des zones froides qui dégradent l'homogénéité mesurée.

Le volume utile se calcule Ă  partir du nombre d'Ă©chantillons traitĂ©s par lot, de leurs dimensions et de leur mode de conditionnement (sachets, rĂ©cipients, plaques). Les volumes courants de marchĂ© s'Ă©tagent de 32 L Ă  440 L pour les Ă©tuves de laboratoire standard. Un volume de 100–220 L couvre la majoritĂ© des besoins en laboratoire de contrĂŽle qualitĂ©. Le surdimensionnement systĂ©matique est Ă  Ă©viter : il augmente la consommation, l'inertie thermique et les temps de montĂ©e. La charge maximale par clayette doit ĂȘtre respectĂ©e pour ne pas dĂ©former les grilles et perturber la circulation d'air.

L'alimentation électrique varie selon les modÚles : les petites étuves fonctionnent généralement en 230 V monophasé ; les grandes capacités peuvent nécessiter du 400 V triphasé. La puissance installée va de 250 W pour un incubateur de 48 L à 18 kW pour une étuve industrielle grande taille. L'espace autour de l'équipement doit garantir la dissipation thermique et l'accÚs pour la maintenance. Dans les salles propres ou les zones à atmosphÚre contrÎlée, des contraintes supplémentaires (matériaux, finition, absence d'émission particulaire) peuvent s'appliquer.

L'étalonnage du capteur interne vérifie la justesse de l'affichage de température par rapport à une référence traçable : il ne renseigne pas sur la distribution spatiale dans la chambre. La cartographie thermique mesure simultanément la température en plusieurs points du volume utile pour évaluer l'homogénéité et la stabilité. Ces deux opérations sont complémentaires et ne peuvent se substituer l'une à l'autre.

La norme FD X15-140 (mise à jour 2024) définit la méthodologie de caractérisation des enceintes thermostatiques. Le nombre minimal de capteurs dépend du volume utile :

• Volume < 0,085 mÂł (< 85 L) : 5 capteurs minimum.
• 0,085 mÂł < volume ≀ 1 mÂł (85 L Ă  1 000 L) : 9 capteurs minimum.
• Volume > 1 mÂł : 15 capteurs minimum.

La mesure s'effectue en régime établi, pendant au minimum 30 minutes avec au moins 31 relevés par capteur. Les capteurs (généralement des Pt100 étalonnés) se placent à au moins 5 cm des parois pour limiter les effets de rayonnement. Le rapport de cartographie documente l'homogénéité spatiale, la stabilité temporelle, l'écart à la consigne et le temps de récupération aprÚs ouverture de porte.

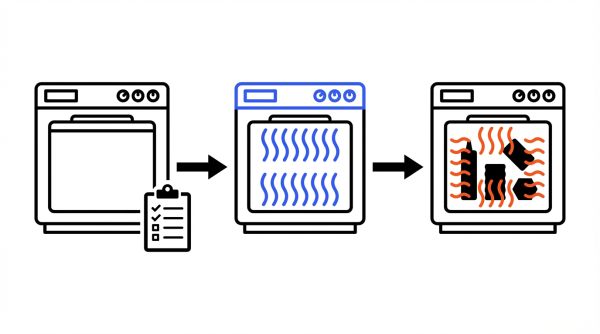

En contexte pharma, cosmétique GMP ou médical, la qualification suit trois étapes formalisées. La Qualification d'Installation (QI) vérifie l'adéquation de l'équipement installé à sa spécification (conformité documentaire, matériaux, raccordements, présence des dispositifs de sécurité). La Qualification Opérationnelle (QO) teste les performances à vide : homogénéité, stabilité, alarmes, fonctions de programmation. La Qualification de Performance (QP) reproduit ces tests avec une charge représentative des conditions d'utilisation réelles. Une requalification périodique est planifiée aprÚs toute intervention technique ou dérive constatée.
