Inclinomètre - IN61
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par FRITZ KÜBLER
En savoir plus
Description

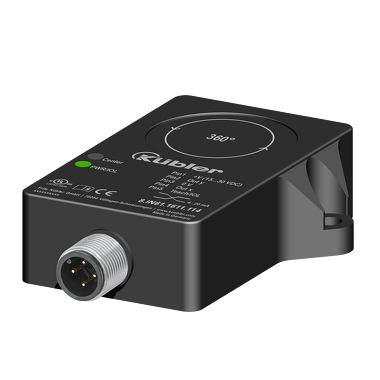

Paramétrable individuellement : Capteur d'inclinaison pour applications statiques.

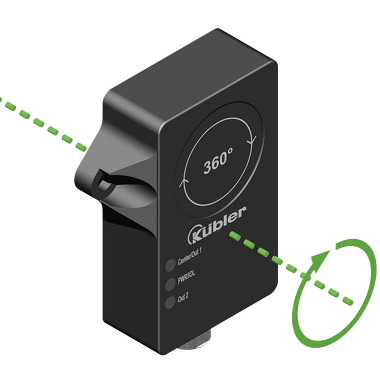

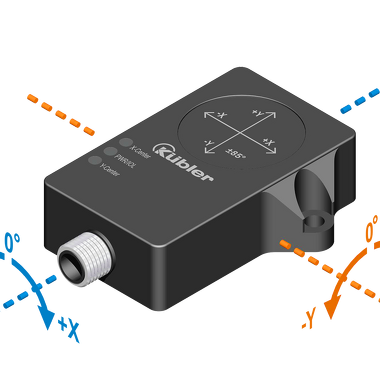

Les inclinomètres de la série IN61 permettent de détecter des inclinaisons sur 2 axes dans la plage de mesure de ±85° ou des inclinaisons sur 1 axe jusqu'à 360° par le biais d'une cellule de mesure de l'accélération. Différents paramètres peuvent être adaptés aux besoins individuels (par exemple via le logiciel PACTware). Grâce à leur grande robustesse, les inclinomètres sont également parfaitement adaptés à une utilisation en extérieur.
Mécaniquement
Dimension
62,6 mm x 71,6 mm x 20 mm
Raccordements
M12 Connecteurs
Température de fonctionnement
-40 °C ... +85 °C
Indice de protection
IP68/IP69k
Électrique
Plage de mesure
0°...360° / -85°...+85°
Précision
±0.05 % / ±0.1 %
Interfaces
Redundant Analog 0...10 V
Redundant Analog 4...20 mA
Tension d'alimentation
15...30 V DC
Fiche technique
IN61 PDF - 911,0 KB | 09.2025
Langues: DE, EN, FR
Instructions d'utilisation
IN61 / IN71 PDF - 3,7 MB | 09.2025
Langues: DE, EN, FR
Certificat de conformité
IN6x_IN7x PDF - 547,1 KB | 09.2025
Logiciel
Pactware Version 6.x ZIP - 328,0 MB | 09.2025
DTM IOL IODD Interpreter ZIP - 32,4 MB | 09.2025
DTM IO-Link Master - USB ZIP - 4,1 MB | 09.2025
IN6x / IN7x IODD ZIP - 356,2 KB | 09.2025
CAD mécanique / STEP
IN6x ZIP - 197,9 KB | 09.2025
Certificats Produits
UL CoC USA/Canada - Inclinomètres PDF - 376,8 KB | 09.2025
Interface analogique
Interfaces configurables
Paramétrage via IO-Link
Signaux redondants / contre-rotatifs possibles (1 axe)
Réglages "Easy-Teach" via l'adaptateur d'apprentissage
Réinitialisation des réglages d'usine
Centre de la mesure ainsi que point de départ et point final pour mesure en 1 dimension
Possibilités de réglage individuel via IO-Link Master
Activation et désactivation de la fonction niveau à bulle
Réglages de la plage de mesure
Type de signaux de sortie
Réglages du filtre
Mise en service et diagnostic faciles
Affichage LED pour l'état de fonctionnement et la communication FDT/IODD. Et pour le réglage de la position du point central (fonction niveau à bulle).
Mesure précise même dans des conditions ambiantes difficiles
Plage de température -40°C ... +85°C et indice de protection IP68 / IP69K.
Protection contre l'influence du brouillard salin et les changements rapides de température.
