Inclinomètre - IN78
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par FRITZ KÜBLER
En savoir plus
Description

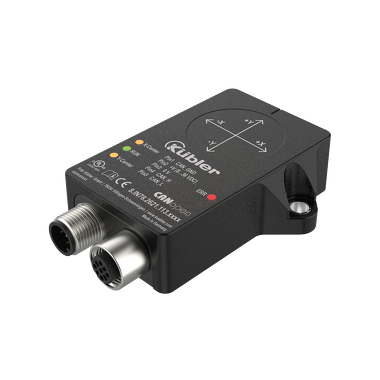

Inclinomètres avec interface CANopen pour applications dynamiques
Le capteur d'inclinaison IN78 CANopen offre, outre une technique sensorielle innovante, surtout des possibilités de programmation simples pour répondre aux exigences individuelles. Pour une mesure angulaire précise, le capteur d'inclinaison IN78 utilise, outre la cellule de mesure d'accélération (MEMS), un capteur gyroscopique supplémentaire. Un algorithme intelligent combine les valeurs saisies pour l'accélération et la vitesse de rotation. Il en résulte une grande rapidité du résultat de mesure et permet ainsi une utilisation dans des applications dynamiques.
Mécaniquement
Dimension
62,6 mm x 71,6 mm x 20 mm
Raccordements
M12 Connecteurs
Température de fonctionnement
-40 °C ... +85 °C
Indice de protection
IP68IP69k
Électrique
Plage de mesure

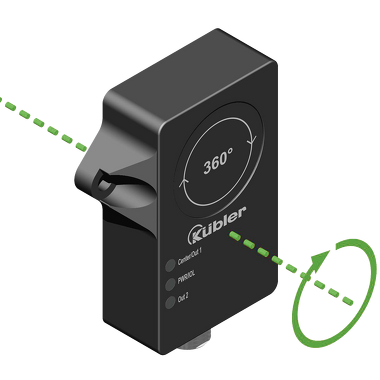

0°...360° / -85°...+85°
Précision
? ±0,54° / ? ±0,1°
Interfaces
CANopen
Fiche technique
IN78 - CANopen
PDF ? 898,2 KB | 09.2025
DE
EN
FR
Instructions d'utilisation
IN68 / IN78 - CANopen
PDF ? 5,4 MB | 09.2025
DE
EN
Fichier périphérique
IN78 CANopen EDS
ZIP ? 8,3 KB | 09.2025
Certificats Produits
UL CoC USA/ Canada - Inclinomètres
PDF ? 376,8 KB | 09.2025
ENPossibilités de réglage individuel
Réinitialisation des réglages d'usine

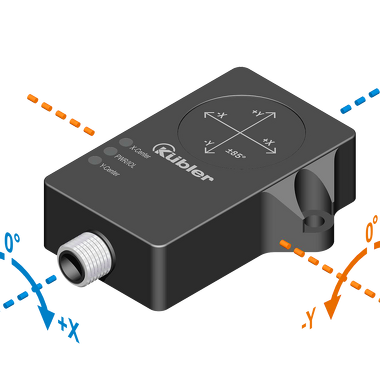

Centre de la mesure et points de départ et d'arrivée pour la mesure sur 1 axe
Activation/désactivation de la fonction de niveau à bulle
Réglages de la plage de mesure
Réglages du filtre
Résultat de mesure rapide et haute précision
Grâce à la fusion des capteurs de l'accéléromètre et de la cellule de mesure du taux de rotation (gyroscope). Cela permet également de minimiser les influences dues aux vibrations et aux accélérations parasites.
Mise en service et diagnostic faciles
Affichage LED pour l'état de fonctionnement et la communication CANopen ainsi que pour le réglage de la position du point central (fonction de niveau à bulle).
Mesure précise même dans des conditions ambiantes difficiles
Plage de température -40°C ... +85°C et indice de protection IP68 / IP69K.
Protection également contre l'influence du brouillard salin et les changements rapides de température.
Le capteur d'inclinaison IN78 CANopen offre, outre une technique sensorielle innovante, surtout des possibilités de programmation simples pour répondre aux exigences individuelles. Pour une mesure angulaire précise, le capteur d'inclinaison IN78 utilise, outre la cellule de mesure d'accélération (MEMS), un capteur gyroscopique supplémentaire. Un algorithme intelligent combine les valeurs saisies pour l'accélération et la vitesse de rotation. Il en résulte une grande rapidité du résultat de mesure et permet ainsi une utilisation dans des applications dynamiques.
Mécaniquement
Dimension
62,6 mm x 71,6 mm x 20 mm
Raccordements
M12 Connecteurs
Température de fonctionnement
-40 °C ... +85 °C
Indice de protection
IP68IP69k
Électrique
Plage de mesure
0°...360° / -85°...+85°
Précision
? ±0,54° / ? ±0,1°
Interfaces
CANopen
Fiche technique
IN78 - CANopen
PDF ? 898,2 KB | 09.2025
DE
EN
FR
Instructions d'utilisation
IN68 / IN78 - CANopen
PDF ? 5,4 MB | 09.2025
DE
EN
Fichier périphérique
IN78 CANopen EDS
ZIP ? 8,3 KB | 09.2025
Certificats Produits
UL CoC USA/ Canada - Inclinomètres
PDF ? 376,8 KB | 09.2025
ENPossibilités de réglage individuel
Réinitialisation des réglages d'usine
Centre de la mesure et points de départ et d'arrivée pour la mesure sur 1 axe
Activation/désactivation de la fonction de niveau à bulle
Réglages de la plage de mesure
Réglages du filtre
Résultat de mesure rapide et haute précision
Grâce à la fusion des capteurs de l'accéléromètre et de la cellule de mesure du taux de rotation (gyroscope). Cela permet également de minimiser les influences dues aux vibrations et aux accélérations parasites.
Mise en service et diagnostic faciles
Affichage LED pour l'état de fonctionnement et la communication CANopen ainsi que pour le réglage de la position du point central (fonction de niveau à bulle).
Mesure précise même dans des conditions ambiantes difficiles
Plage de température -40°C ... +85°C et indice de protection IP68 / IP69K.
Protection également contre l'influence du brouillard salin et les changements rapides de température.
