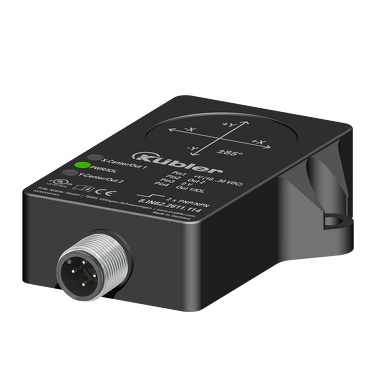

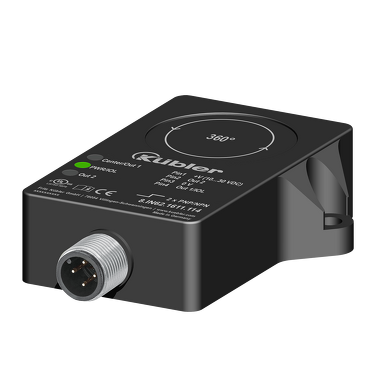

Inclinomètre - IN62
Description
2 sorties de commutation : capteur d'inclinaison pour les applications statiques.

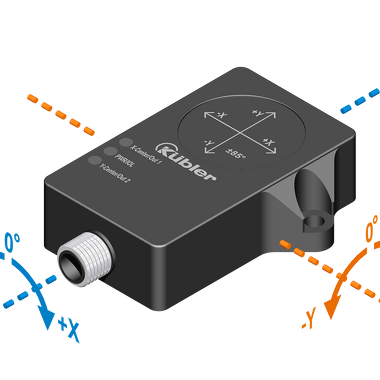

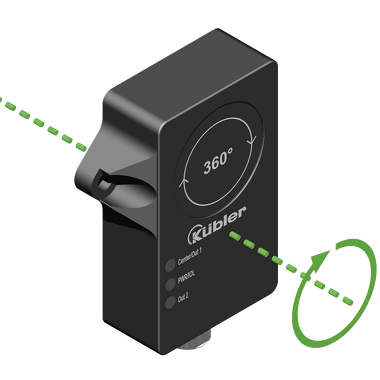

Les inclinomètres de la série IN62 permettent de mesurer des inclinaisons bidimensionnelles dans une plage de mesure de ±85° ou des inclinaisons unidimensionnelles jusqu'à 360°. Pour les exigences individuelles, il est possible d'adapter différents paramètres (p.ex. via le logiciel PACTware) de manière spécifique au client. Grâce à leur grande robustesse, ils sont également parfaitement adaptés à une utilisation en extérieur.
Mécaniquement
- Dimension : 62,6 mm x 71,6 mm x 20 mm
- Raccordements : M12 Connecteurs
- Température de fonctionnement : -40 °C ... +85 °C
- Indice de protection : IP68/IP69k
Électrique
- Plage de mesure : 0°...360° / -85°...+85°
- Précision : ±0,05 % / ±0,1 %
- Interfaces : PNP NPN
- Tension d'alimentation : 10...30 V DC
Fiche technique
- IN62 : PDF ? 866,8 KB | 09.2025
- DE, EN, FR
Instructions d'utilisation
- IN62 / IN72 : PDF ? 3,3 MB | 09.2025
- DE, EN, FR
Certificat de conformité
- IN6x_IN7x : PDF ? 547,1 KB | 09.2025
Logiciel
- Pactware Version 6.x : ZIP ? 328,0 MB | 09.2025
- DTM IOL IODD Interpreter : ZIP ? 32,4 MB | 09.2025
- DTM IO-Link Master - USB : ZIP ? 4,1 MB | 09.2025
- IN6x / IN7x IODD : ZIP ? 356,2 KB | 09.2025
CAD mécanique / STEP
- IN6x : ZIP ? 197,9 KB | 09.2025
Certificats Produits
- UL CoC USA/Canada - Inclinomètres : PDF ? 376,8 KB | 09.2025
- ENDeux sorties/plages de commutation librement paramétrables (PNP/NPN)
Réglage simple de la position de fin de course / des plages requises via l'interface IO-Link intégrée.
Deux plages de commutation différentes ou sortie redondante de la même plage de commutation
Possibilités de réglage individuel via le maître IO-Link
Réinitialisation au réglage d'usine
Configuration des sorties de commutation - contact NF ou NO, plage de commutation via l'entrée ou l'angle d'inclinaison actuel.
Activation/désactivation de la fonction de niveau à bulle
Réglages du filtre
Mise en service et diagnostic faciles
Affichage LED pour l'état de fonctionnement et la communication FDT/IODD. Et pour le réglage de la position du point central (fonction niveau à bulle).
Mesure précise même dans des conditions ambiantes difficiles
Plage de température -40°C ... +85°C et indice de protection IP68 / IP69K.
Protection contre l'influence du brouillard salin et les changements rapides de température.
