Inclinomètre - IN72
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par FRITZ KÜBLER
En savoir plus
Description
2 sorties de commutation : capteur d'inclinaison pour les applications dynamiques.

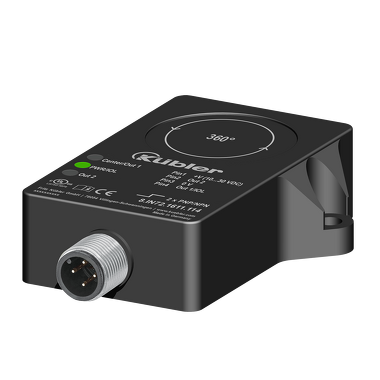

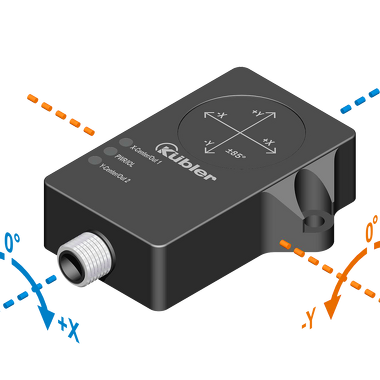

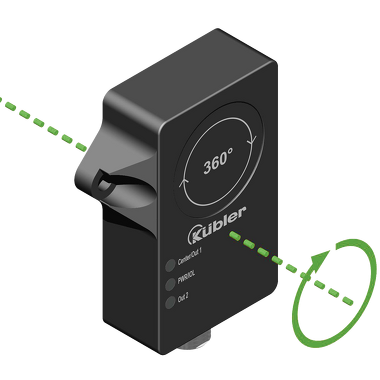

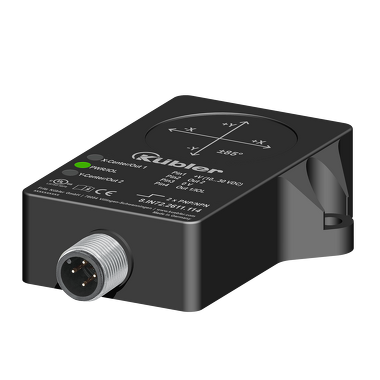

Les inclinomètres de la série IN72 permettent de mesurer des inclinaisons bidimensionnelles dans une plage de mesure de ±85° ou des inclinaisons unidimensionnelles jusqu'à 360°. Pour les exigences individuelles, il est possible d'adapter différents paramètres (p.ex. via le logiciel PACTware) de manière spécifique au client. Grâce à leur grande robustesse, ils sont également parfaitement adaptés à une utilisation en extérieur.
Mécaniquement
Dimension
62,6 mm x 71,6 mm x 20 mm
Raccordements
M12 Connecteurs
Température de fonctionnement
-40 °C ... +85 °C
Indice de protection
IP68/IP69k
Électrique
Plage de mesure
0°...360° / -85°...+85°
Précision
±0,03 % / ±0,1 %
Interfaces
PNP NPN
Tension d'alimentation
10...30 V DC
Fiche technique
IN72
PDF – 1,0 MB | 09.2025
DE EN FR
Instructions d'utilisation
IN62 / IN72
PDF – 3,3 MB | 09.2025
DE EN FR
Certificat de conformité
IN6x_IN7x
PDF – 547,1 KB | 09.2025
Logiciel
Pactware Version 6.x
ZIP – 328,0 MB | 09.2025
DTM IOL IODD Interpreter
ZIP – 32,4 MB | 09.2025
DTM IO-Link Master - USB
ZIP – 4,1 MB | 09.2025
IN6x / IN7x IODD
ZIP – 356,2 KB | 09.2025
CAD mécanique / STEP
IN7x
ZIP – 197,4 KB | 09.2025
Certificats Produits
UL CoC USA/Canada - Inclinomètres
PDF – 376,8 KB | 09.2025
EN
Deux sorties/plages de commutation librement paramétrables (PNP/NPN)
Réglage simple de la position de fin de course / des plages requises via l'interface IO-Link intégrée.
Deux plages de commutation différentes ou sortie redondante de la même plage de commutation
Possibilités de réglage individuel via le maître IO-Link
Réinitialisation au réglage d'usine
Configuration des sorties de commutation - contact NF ou NO, plage de commutation via l'entrée ou l'angle d'inclinaison actuel.
Activation/désactivation de la fonction de niveau à bulle
Réglages du filtre
Résultat de mesure rapide et haute précision
Grâce à la fusion des capteurs de la cellule de mesure d'accélération et du gyroscope. Ainsi, les influences dues aux vibrations et les accélérations parasites sont minimisées.
Mise en service et diagnostic faciles
Affichage LED pour l'état de fonctionnement et la communication FDT/IODD. Et pour le réglage de la position du point central (fonction niveau à bulle).
Mesure précise même dans des conditions ambiantes difficiles
Plage de température -40°C ... +85°C et indice de protection IP68 / IP69K.
Protection contre l'influence du brouillard salin et les changements rapides de température.
Les inclinomètres de la série IN72 permettent de mesurer des inclinaisons bidimensionnelles dans une plage de mesure de ±85° ou des inclinaisons unidimensionnelles jusqu'à 360°. Pour les exigences individuelles, il est possible d'adapter différents paramètres (p.ex. via le logiciel PACTware) de manière spécifique au client. Grâce à leur grande robustesse, ils sont également parfaitement adaptés à une utilisation en extérieur.
Mécaniquement
Dimension
62,6 mm x 71,6 mm x 20 mm
Raccordements
M12 Connecteurs
Température de fonctionnement
-40 °C ... +85 °C
Indice de protection
IP68/IP69k
Électrique
Plage de mesure
0°...360° / -85°...+85°
Précision
±0,03 % / ±0,1 %
Interfaces
PNP NPN
Tension d'alimentation
10...30 V DC
Fiche technique
IN72
PDF – 1,0 MB | 09.2025
DE EN FR
Instructions d'utilisation
IN62 / IN72
PDF – 3,3 MB | 09.2025
DE EN FR
Certificat de conformité
IN6x_IN7x
PDF – 547,1 KB | 09.2025
Logiciel
Pactware Version 6.x
ZIP – 328,0 MB | 09.2025
DTM IOL IODD Interpreter
ZIP – 32,4 MB | 09.2025
DTM IO-Link Master - USB
ZIP – 4,1 MB | 09.2025
IN6x / IN7x IODD
ZIP – 356,2 KB | 09.2025
CAD mécanique / STEP
IN7x
ZIP – 197,4 KB | 09.2025
Certificats Produits
UL CoC USA/Canada - Inclinomètres
PDF – 376,8 KB | 09.2025
EN
Deux sorties/plages de commutation librement paramétrables (PNP/NPN)
Réglage simple de la position de fin de course / des plages requises via l'interface IO-Link intégrée.
Deux plages de commutation différentes ou sortie redondante de la même plage de commutation
Possibilités de réglage individuel via le maître IO-Link
Réinitialisation au réglage d'usine
Configuration des sorties de commutation - contact NF ou NO, plage de commutation via l'entrée ou l'angle d'inclinaison actuel.
Activation/désactivation de la fonction de niveau à bulle
Réglages du filtre
Résultat de mesure rapide et haute précision
Grâce à la fusion des capteurs de la cellule de mesure d'accélération et du gyroscope. Ainsi, les influences dues aux vibrations et les accélérations parasites sont minimisées.
Mise en service et diagnostic faciles
Affichage LED pour l'état de fonctionnement et la communication FDT/IODD. Et pour le réglage de la position du point central (fonction niveau à bulle).
Mesure précise même dans des conditions ambiantes difficiles
Plage de température -40°C ... +85°C et indice de protection IP68 / IP69K.
Protection contre l'influence du brouillard salin et les changements rapides de température.
