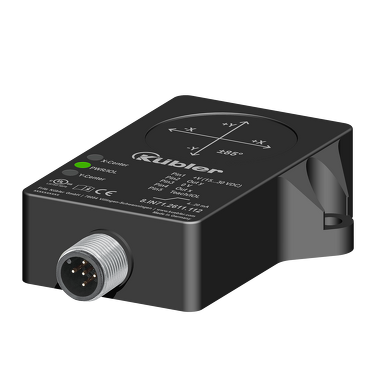

Inclinomètre - IN71
Description
Paramétrable individuellement : Capteur d'inclinaison pour les applications dynamiques.

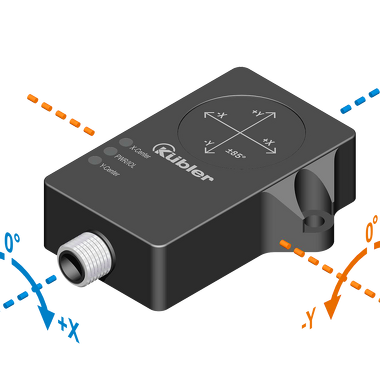

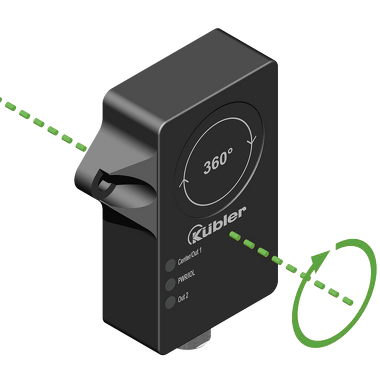

Les inclinomètres de la série IN71 permettent de mesurer des inclinaisons bidimensionnelles dans une plage de mesure de ±85° ou des inclinaisons unidimensionnelles jusqu'à 360°. Pour les exigences individuelles, il est possible d'adapter différents paramètres (p.ex. via le logiciel PACTware) de manière spécifique au client. Grâce à leur grande robustesse, ils sont également parfaitement adaptés à une utilisation en extérieur.
Mécaniquement
- Dimension : 62,6 mm x 71,6 mm x 20 mm
- Raccordements : M12 Connecteurs
- Température de fonctionnement : -40 °C ... +85 °C
- Indice de protection : IP68IP69k
Électrique
- Plage de mesure : 0°...360° / -85°...+85°
- Précision : ±0.03 % / ±0.06 %
- Interfaces :
- Redundant Analog 0...10 V
- Redundant Analog 4...20 mA
- Tension d'alimentation : 15...30 V DC
Fiche technique
- IN71 PDF ? 1,1 MB | 09.2025
Instructions d'utilisation
- IN61 / IN71 PDF ? 3,7 MB | 09.2025
Certificat de conformité
- IN6x_IN7x PDF ? 547,1 KB | 09.2025
Logiciel
- Pactware Version 6.x ZIP ? 328,0 MB | 09.2025
- DTM IOL IODD Interpreter ZIP ? 32,4 MB | 09.2025
- DTM IO-Link Master - USB ZIP ? 4,1 MB | 09.2025
- IN6x / IN7x IODD ZIP ? 356,2 KB | 09.2025
CAD mécanique / STEP
- IN7x ZIP ? 197,4 KB | 09.2025
Certificats Produits
- UL CoC USA/ Canada - Inclinomètres PDF ? 376,8 KB | 09.2025
Capteur analogique avec communication IO-Link intégrée
Interfaces configurables
Paramétrage via IO-Link
Possibilité de signaux redondants / contre-rotatifs (1 axe)
Réglages
"Easy-Teach" via l'adaptateur d'apprentissage
Réinitialisation des réglages d'usine
Centre de la mesure ainsi que point de départ et point final pour mesure en 1 dimension
Possibilités de réglage individuel via IO-Link Master
En plus des fonctions "Easy-Teach" :
- Activation et désactivation de la fonction niveau à bulle
- Réglages de la plage de mesure
- Type de signaux de sortie
- Réglages du filtre
Résultat de mesure rapide et haute précision
Grâce à la fusion des capteurs de la cellule de mesure d'accélération et du gyroscope. Ainsi, les influences dues aux vibrations et les accélérations parasites sont minimisées.
Mise en service et diagnostic faciles
Affichage LED pour l'état de fonctionnement et la communication FDT/IODD. Et pour le réglage de la position du point central (fonction niveau à bulle).
Mesure précise même dans des conditions ambiantes difficiles
Plage de température -40°C ... +85°C et indice de protection IP68 / IP69K.
Protection contre l'influence du brouillard salin et les changements rapides de température.
