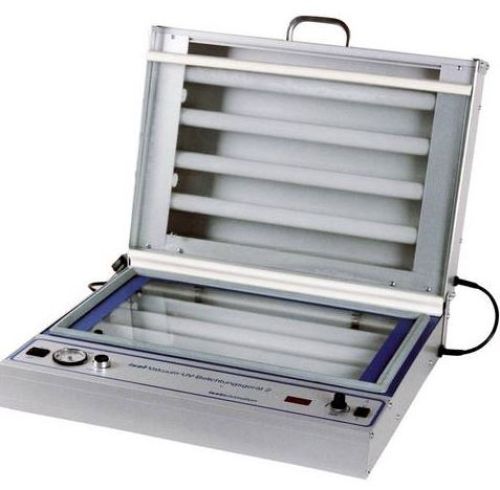

- Insoleuse UV à tubes fluorescents : source d'émission éprouvée, coût d'acquisition faible, mais les tubes se dégradent progressivement (baisse d'intensité, homogénéité variable). Le remplacement périodique est à intégrer dans le coût global.
- Insoleuse UV LED : démarrage instantané, émission stable sur toute la durée de vie, maintenance réduite et consommation énergétique plus faible. La longueur d'onde de référence se situe autour de 365 nm pour la plupart des émulsions et films présensibilisés.
Insoleuse
23 produits trouvés
Les insoleuses interviennent dans deux grands flux de production industrielle : l'insolation d'écrans en sérigraphie et la fabrication de circuits imprimés (PCB). Selon l'application, les étapes de mise en œuvre diffèrent.Dans les deux cas, la maîtrise du temps d'exposition et de l'homogénéité du rayonnement UV conditionne directement la qualité du résultat final. C'est ce paramètre qui oriente en premier le choix d'un équipement.
- En sérigraphie : enduction de l'émulsion photosensible sur l'écran, positionnement du film ou du typon, insolation UV, développement, contrôle de la tension d'écran.
- En circuits imprimés : préparation du typon, insolation de la plaque présensibilisée, révélation, gravure chimique du cuivre, perçage et finition.
Vendeurs
Type d'achat
Chassis uv mark
Vendu par : Thermoflan
Demander un devis
Unité d'exposition ultraviolet format utile 254 x 305 mm 4 tubes UV de 15 W minuterie digitale pour contrôle du temps d'exposition mousse de placage pour le maintien du film sur le cliché - ...
MACHINE À INSOLER - EB-320 PS
Vendu par : TRAÇAMATRIX
Demander un devis
Machine à insoler pour clichés de tampographie - Surface utile 200 x 250mm - Nombre de tubes UV 6 x 8W - Contact film/cliché par couvercle - presseur avec tapis en NEOPRENE Machine à insoler ...
Chassis d'insolation br 35 sv
Vendu par : COMEC FRANCE
Demander un devis
Chassis BR 35 SV à lampe UV permettant l'insolation des clichés polymères, la révélation et la cuisson. Equipé de chronomètres électroniques facilitant les réglages d'insolation de ...
Chassis uv mark gf
Vendu par : Thermoflan
Demander un devis
Unité d'exposition ultraviolet format utile 550 x 350 mm 6 tubes UV de 20 W système à vide par gonflage d'une valve minuterie digitale pour allumage / extinction des tubes + sonnerie
MACHINE À INSOLER - EB-1200 PS
Vendu par : TRAÇAMATRIX
Demander un devis
Machine à insoler pour clichés de tampographie - Surface utile 1200 x 1000mm - Tube UV de 1000W - Contact film/cliché par pompe à vide incorporée Machine à insoler pour clichés de ...
Chassis d'insolation br 70 sv
Vendu par : COMEC FRANCE
Demander un devis
Chassis BR 70 SV à lampe UV permettant l'insolation des clichés polymères, la révélation et la cuisson. Equipé de chronomètres électroniques facilitant les réglages d'insolation de ...
Chassis d'insolation pour ecran de serigraphie
Vendu par : CPSS
Demander un devis
- Châssis d'insolation - Dimensions standards et sur mesure - Source lumineuse en fonction des applications : Néons UV, LED, lampe mercureArmoire de séchage intégrée (avec source lumineuse ...
Châssis d'insolation d'écrans luxdryer halogen
Vendu par : Must Technologie
Demander un devis
LUXDRYER HALOGEN est une machine conçue pour exposer les écrans de sérigraphie équipée avec une armoire de séchage. La machine est équipée d'une lampe halogène de haute puissance pour une ...
Du mal à choisir entre les différents produits ?
Essayez la demande groupée pour décrire votre besoin et recevoir plusieurs devis personnalisés
Demande groupée
MACHINE À INSOLER - EB-1000 PS
Vendu par : TRAÇAMATRIX
Demander un devis
Machine à insoler pour clichés de tampographie - Surface utile 1000 x 800mm - Tube UV de 1000W - Contact film/cliché par pompe à vide incorporée Machine à insoler pour clichés de ...
BR 35 SV - insoleuse Comec France - 72kg - gravure rapide pour clichés en photopolymère
Vendu et fabriqué par : COMEC FRANCE
Demander un devis
BR 35 SVPour imprimer de manière toujours plus facile et autonome, Comec Italia propose à ses clients une série de kits de gravure rapide pour les clichés en photopolymère.Graver en interne vos ...
Machine d'insolation des écrans Luxmidi - lumière UV fluorescente, commande digitale et programmes enregistrés
Vendu par : Must Technologie
Demander un devis
La LUXMIDI est une machine conçue pour exposer les écrans de sérigraphie. Elle est équipée de lumières fluorescentes spéciales UV, pour une insolation plus rapide de l'écran avec un ...
MACHINE À INSOLER - EB-800 PS
Vendu par : TRAÇAMATRIX
Demander un devis
Machine à insoler pour clichés de tampographie - Surface utile 800 x 500mm - Tube UV de 1000W - Contact film/cliché par pompe à vide incorporée Machine à insoler pour clichés de ...
Châssis d'insolation BR 50 SV - lampe UV pour clichés polymères, révélation et cuisson
Vendu par : COMEC FRANCE
Demander un devis
Châssis BR 50 SV à lampe UV permettant : - L'insolation des clichés polymères - La révélation - La cuisson - Équipé de chronomètres électroniques facilitant les réglages d'insolation, ...
Machine d'insolation des écrans - LUX HALOGEN COMPACT - Source de lumière halogène avec efficacité énergétique
Vendu par : Must Technologie
Demander un devis
- Le LUX HALOGEN COMPACT est une machine conçue pour exposer l'écran de sérigraphie. - La machine est équipée d'une unité de source de lumière halogène avec ON / OFF instantanée, qui ...
Lampe halogène d'insolation Lux Rapid - sérigraphie - 3 kW ou 5 kW - système QUICK START
Vendu par : Must Technologie
Demander un devis
Le LUX RAPID est une lampe halogène d'insolation pour la sérigraphie, équipée d'une lampe QUICK START (pas besoin de préchauffer la lampe). Le LUX RAPID est équipé de roues pour un ...
Machine d'insolation des écrans lux midi led
Vendu par : Must Technologie
Demander un devis
La LUX MIDI LED est une machine conçue pour exposer les écrans de sérigraphie. Elle est équipée de LED spéciales UV, pour une insolation plus rapide de l'écran avec un résultat parfait. - ...
Châssis d'insolation d'écrans luxdryer led
Vendu par : Must Technologie
Demander un devis
LUXDRYER LED est une machine conçue pour exposer les écrans de sérigraphie. - La machine est équipée de LED spéciales UV pour une exposition plus rapide de l'écran avec un résultat parfait. ...
Machine d'insolation des écrans lux begginer
Vendu par : Must Technologie
Demander un devis
LUX BEGGINER est une presse de sérigraphie contrôlée par un microprocesseur qui permet de réaliser l'insolation des cadres de sérigraphie. - Détails techniques : - La machine est ...

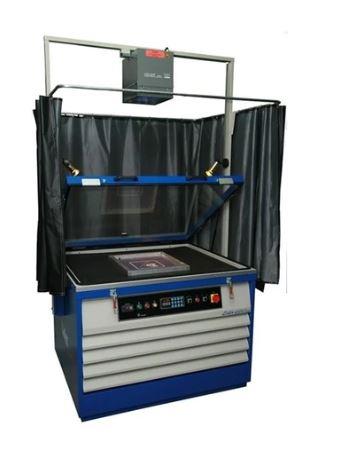

Châssis d'insolation d'écrans luxdryer eco
Vendu par : Must Technologie
Demander un devis
LuxDryer Eco comprend : - 1 système d'insolation à vide, 1 lampe 6000W, 1 armoire de séchage - structure en acier solide - rideaux coulissants face et côté - tiroirs coulissants sur ...
Châssis d'insolation d'écrans Luxdryer - Machine automatique avec séchage 4 tiroirs et lumière UV
Vendu par : Must Technologie
Demander un devis
Le LUXDRYER est une machine conçue pour réaliser des insolations des écrans de sérigraphie. Elle est équipée d'une armoire de séchage avec 4 tiroirs. La LUXDRYER est équipée d'ampoules UV ...
Machine d'insolation écrans luxled
Vendu par : Must Technologie
Demander un devis
- LUXLED est une machine à LED conçue pour l'exposition des écrans de sérigraphie avec un modèle spécial pour DTS. - La taille maximale de l'écran est de 80 x 110 cm. -
Machine VERTSCREEN - insoleuse avec rotation à 180° et options avancées
Vendu par : Must Technologie
Demander un devis
Le VERTSCREEN est une machine conçue pour faire le vide et faire le contact entre l'écran et le film. - Caractéristiques principales : - Possibilité de faire pivoter l'écran à 180° afin que ...
Optoline - machine d'insolation uv r2r - ciposa - 2300 led
Fabriqué par : Ciposa
MACHINES D'INSOLATION UV R2R - OPTOline 2300 LED - Machine d'insolation simple ou double face à technologie UV - LEDs collimatées, pour procédés en "reel - to - reel" - Système d'exposition ...
Combien coûte une insoleuse ?
Estimation de prix
Entre 200 et 7000 €
Le prix des insoleuses s'étend de 200 à 7 000 € selon le segment de production visé.Les principaux facteurs de variation du budget incluent la surface utile, la technologie de source UV (LED ou tubes), la présence d'un système vide/pression, la précision de la minuterie et le niveau de SAV proposé par le fabricant.
Pour une insoleuse UV d'occasion, les prix sont inférieurs de 30 à 50 % au tarif neuf. Il convient de vérifier l'état des sources UV, l'uniformité d'exposition et la disponibilité des pièces de rechange avant tout achat.
- Entrée de gamme (200–600 €) : modèles compacts format A4, tubes UV classiques, minuterie analogique, sans vide. Adaptés à un usage occasionnel ou à la formation.
- Milieu de gamme – atelier (600–2 000 €) : format A3 ou équivalent, UV LED ou tubes haute puissance, minuterie digitale, option vide ou pression. Conviennent à une production artisanale ou PME régulière.
- Haut de gamme – production (2 000–7 000 €) : grandes surfaces utiles (format cadre sérigraphique), UV LED homogènes, vide intégré, double-face, électronique de pilotage avancée. Prévus pour des cadences industrielles.
À quoi sert une insoleuse ?
Une insoleuse sert à exposer un support photosensible à une source lumineuse, généralement des UV, afin de transférer un motif sur ce support. Elle est utilisée notamment pour la fabrication de circuits imprimés, la sérigraphie, la gravure chimique ou la reproduction de typons.
Dans le cas d’un circuit imprimé, l’insoleuse permet de transférer le tracé du circuit sur une plaque présensibilisée avant l’étape de révélation et de gravure. En sérigraphie, elle sert à insoler un écran enduit d’émulsion photosensible afin de créer les zones ouvertes qui laisseront passer l’encre.
Quels sont les différents types d’insoleuses ?
1. Par source UV
2. Par format et surface utile3. Par options fonctionnellesEn sérigraphie, la surface utile et l'homogénéité UV sur l'ensemble du cadre sont prioritaires. Pour les circuits imprimés, la précision du repérage et la résolution du rayonnement conditionnent la finesse des pistes réalisables.
- Format A4 : adapté aux PCB de petite taille et aux prototypes. Encombrement réduit.
- Format A3 : polyvalent, couvre la majorité des besoins atelier pour PCB et petits cadres de sérigraphie.
- Grand format / format cadre : nécessaire pour les cadres sérigraphiques standards (40x50 cm et plus). Réservé à la production ou aux ateliers spécialisés.
- Système vide ou pression : améliore le contact film/support et la netteté des bords, essentiel pour les tracés fins en sérigraphie comme en PCB.
- Minuterie digitale : permet la répétabilité des temps d'exposition, critère décisif pour la qualité en série.
- Capot de sécurité UV : protection opérateur, obligatoire dans un contexte professionnel.
- Double-face avec repérage : spécifique aux PCB double couche, garantit l'alignement des deux faces.
Comment choisir une insoleuse ?
Avant de sélectionner un modèle, chaque critère suivant mérite une évaluation en fonction du volume de production, du process et des contraintes atelier.
- Surface utile / format : vérifier la compatibilité avec les dimensions maximales des supports traités (plaques PCB, cadres sérigraphiques).
- Homogénéité UV : contrôler que l'irradiance est uniforme sur toute la surface active pour éviter les surexpositions ou sous-expositions locales.
- Minuterie et répétabilité : privilégier une minuterie digitale précise à la seconde pour garantir la reproductibilité des cycles.
- Système vide ou pression : indispensable pour les tracés fins ; à vérifier selon l'exigence de résolution du process.
- Ventilation et gestion thermique : une montée en température prolongée peut affecter les émulsions sensibles ou les films.
- Sécurité UV : s'assurer de la présence d'un capot ou d'un obturateur opaque protégeant l'opérateur lors de l'exposition.
- Maintenance des sources : évaluer la durée de vie annoncée et le coût de remplacement (tubes ou modules LED) selon la cadence prévue.
- Disponibilité des pièces et SAV : valider l'accès aux pièces détachées et les délais d'intervention du fabricant ou distributeur.
- Compatibilité process : confirmer l'adéquation avec les émulsions (insoleuse sérigraphie), les films présensibilisés ou les plaques (insoleuse circuit imprimé).
- Encombrement et alimentation : prévoir l'espace atelier et vérifier la tension d'alimentation (monophasé 230 V ou triphasé selon puissance).
