Pignons et crémaillères

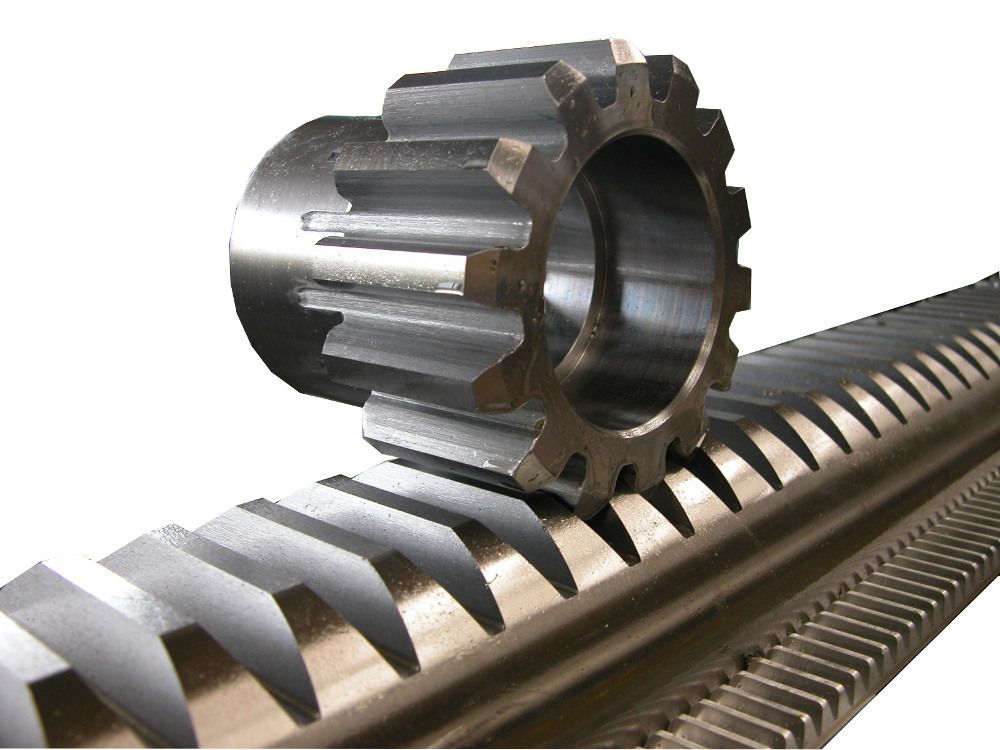

Un pignon est une roue dentée qui transmet un mouvement rotatif, tandis qu'une crémaillère est une barre dentée qui convertit ce mouvement en translation. Le pignon engage les dents de la crémaillère pour générer ce déplacement linéaire. Ces deux éléments travaillent ensemble dans des mécanismes comme la direction automobile ou les machines-outils.

Une crémaillère transforme un mouvement rotatif en mouvement linéaire grâce à son engrenage avec un pignon. Le pignon, circulaire, possède des dents qui s’engrènent dans celles de la crémaillère, linéaire. La rotation du pignon provoque le déplacement de la crémaillère, souvent utilisé pour des systèmes de direction ou de levage.

Les pignons et crémaillères sont fabriqués en acier, en acier inoxydable, en aluminium, en laiton, en plastique technique comme le POM ou le nylon, pour offrir résistance, durabilité et légèreté selon les besoins d'application.

Pour calculer la taille d’un pignon pour une crémaillère spécifique, il faut connaître le module (taille des dents), le nombre de dents du pignon et la longueur de la crémaillère. La formule est : Diamètre primitif = Module x Nombre de dents. Assurez-vous que le module et le profil des dents sont compatibles entre les deux éléments.

Les pignons disponibles incluent des pignons droits, des pignons hélicoïdaux, des pignons coniques, des pignons à chaîne, des pignons à moyeu plein et des pignons à moyeu amovible, avec des matériaux comme l'acier, l'aluminium ou le plastique, adaptés à des diamètres et des nombres de dents variés pour diverses applications industrielles.

Pour choisir une crémaillère adaptée, il faut considérer la charge à transmettre, la vitesse de déplacement et le type de mouvement (linéaire ou rotatif). Optez pour un module et une matière (acier, nylon) adaptés à l'usage. Vérifiez la longueur et assurez la compatibilité avec le pignon en termes de nombre de dents et de pas.

Les pignons et crémaillères sont utilisés dans les machines-outils pour les mouvements linéaires précis, dans les ascenseurs pour la traction verticale, dans les systèmes de portes automatiques pour l’ouverture et la fermeture, et dans les robots industriels pour le positionnement. Ils sont essentiels dans les convoyeurs pour le transport des charges et les équipements ferroviaires.

La transmission par pignons et crémaillères offre une conversion précise du mouvement rotatif en mouvement linéaire sur des distances variées. Elle assure une grande fiabilité, une forte capacité de charge et une réduction des pertes grâce à une efficacité mécanique élevée, idéale pour les applications industrielles exigeantes.

La durée de vie moyenne d’une crémaillère varie entre 5 et 10 ans, selon les conditions d’utilisation, la qualité des matériaux comme l’acier ou le plastique, et l’entretien régulier, incluant la lubrification et le nettoyage pour éviter l’usure prématurée.

Le module d’un pignon correspond au rapport entre le diamètre primitif (en mm) et le nombre de dents. Ce calcul s’exprime par la formule : module = diamètre primitif / nombre de dents. Le module permet de standardiser les dimensions des engrenages et s’exprime en millimètres.
