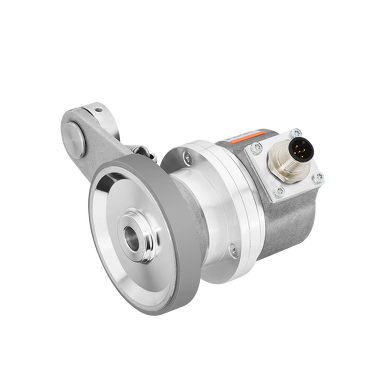

Système à roue de mesure - MWE21

Capture des mouvements linéaires par rotation
Le système de roue de mesure MWE21 est la solution idéale pour une mesure fiable de la vitesse, de la position et de la distance dans les applications avec des mouvements linéaires. Ceux-ci sont enregistrés en rotation par la roue de mesure avec encodeur attaché et convertis en données de mesure. Un ressort intégré assure la pression de contact de la roue de mesure sur la surface de mesure, ce qui est nécessaire pour une acquisition fiable des valeurs mesurées. Grâce à sa conception compacte, le système convient également aux espaces d'installation les plus restreints et peut être installé rapidement et facilement à l'horizontale, à la verticale ou en hauteur.

Vidéo du produit
.product-video-hero-poster
{
max-width: 100%;
}
.product-video-hero-poster:hover
{
cursor: pointer;
}
.product-videovideo-hero-wrapper {
position: relative;
padding-bottom: 56.25%;
border: 1px solid transparent;
}
.prodct-video-hero-youtube-iframe
{
height: 100% !important;
width: 100% !important;
position: absolute;
top: 0;
left: 0;
}
(function($)
{
$(document).ready(function()
{
$('#exampleProductVideoHero').on('hidden.bs.modal', function (e) {
$('#prodct-video-hero-youtube').attr('src', '');
})
$('#exampleProductVideoHero').on('shown.bs.modal', function (e) {
$('#prodct-video-hero-youtube').attr('src', 'https://www.youtube.com/embed/xfLi9-zEcp4?autoplay=1');
})
})
})(jQuery);
Mécaniquement
Système de mesure
Systèmes à roue de mesure
Roue de mesure circonférence
200 mm
6"
Force de contact
20 N
Température de fonctionnement
-20 °C ... +70 °C
Poids
37 g
Électrique
Résolution max.
3.600 ppr Incrémentaux
Interfaces
Analog 0...5 V
Analog 0...10 V
Analogique 4...20 mA
IO-Link
CANopen
Gegentakt
TTL / RS422
Open Collector
SSI
Fiche technique
MWE21
PDF ? 1,8 MB | 09.2025
DE
EN
FR
Instructions d'utilisation
MWE2x
PDF ? 8,2 MB | 09.2025
DE
EN
FR
Certificat de conformité
MWEx1 MWEx2 CE
Multilingue:
Allemand, Anglais, Français
PDF ? 67,8 KB | 09.2025
CAD mécanique / STEP
MWE21
ZIP ? 27,7 MB | 09.2025
MWE20 Bras à ressort du codeur
ZIP ? 1,8 MB | 09.2025
MWE2x Support de montage
ZIP ? 9,5 KB | 09.2025
CAD électronique / ePlan
Sendix KIS40 / KIH40
ZIP ? 2,8 MB | 09.2025
Certificats Produits
UL CoC USA/ Canada - Systèmes à roue de mesure
PDF ? 503,1 KB | 09.2025
EN
Product video
MWE21 Video SPS 2021
MP4 ? 150,7 MB | 09.2025
EN
YouTube Video
Avantages du système de roue de mesure MWE02 - anglais

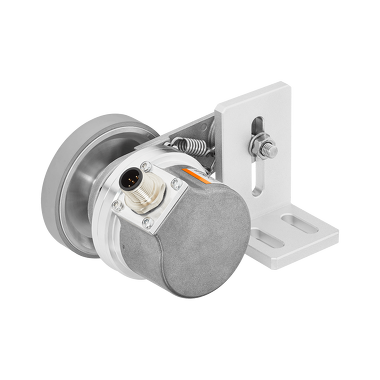

WebsiteSystème de roue de mesure compactPour les espaces de montage les plus étroits avec des possibilités de montage flexibles : à la verticale, à l'horizontale ou en hauteur. Codeur pouvant être monté des deux côtés par pas de 30° sur le bras à ressort. Choix varié de codeursCodeurs incrémentaux Sendix avec une résolution maximale de 2500 impulsions/tour et codeurs absolus pour différentes interfaces de communication comme par exemple IO-Link pour l'intégration dans les concepts de l'industrie 4.0.Roues de mesure adaptées à toutes les surfaces de mesureCirconférence 200 mm ou 6“ - Revêtement de la roue de possibilités de mesure disponible avec un joint torique, une surface en plastique lisse ou à moletage croisé.Force d'appui jusqu'à 25 N max. Avec précharge réglable et limitation mécanique de la course du ressort pour une longue durée de vie. Le ressort intégré permet de compenser les tolérances et d'obtenir une plage de travail de la roue de mesure allant jusqu'à 50 mm perpendiculairement à la surface de mesure.
