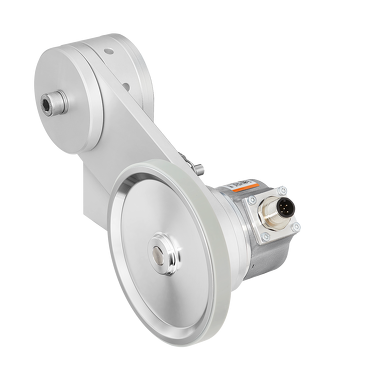

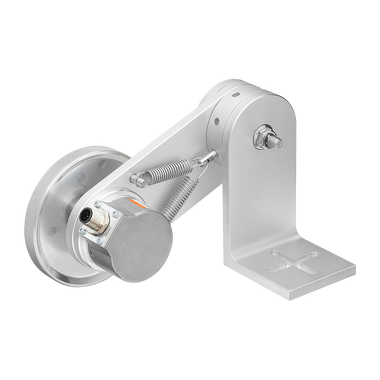

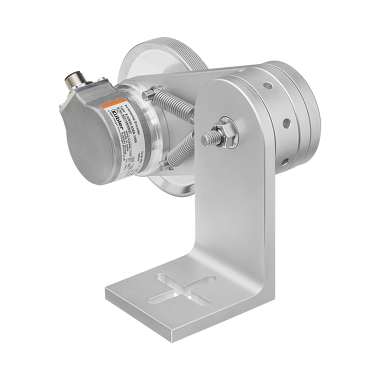

Système à roue de mesure - MWE61
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par FRITZ KÃœBLER
En savoir plus
Description
Saisir des mouvements linéaires en rotation
Le système de roue de mesure MWE61 est la solution idéale pour une mesure fiable de la vitesse, de la position et de la distance dans les applications avec des mouvements linéaires. Ceux-ci sont saisis de manière rotative par une roue de mesure avec un capteur rotatif intégré et convertis en données de mesure. Un ressort très performant garantit la pression d'appui des roues de mesure sur la surface de mesure, nécessaire à une saisie fiable des valeurs mesurées. La pression de contact souhaitée peut être réglée individuellement.
Mécaniquement
Système de mesure
Systèmes à roue de mesure
Roue de mesure circonférence
- 300 mm
- 500 mm
- 12"
Force de contact
40 N
Température de fonctionnement
- 20 °C ... + 70 °C
Indice de protection
IP65
Poids
1,00 kg
Électrique
Résolution max.
10.000 ppr Incrémentaux
Interfaces
- 2 x Optokoppler 5...35 V / 150 mA
- Analog 0...10 V
- Analogique 4...20 mA
- IO-Link
- EtherNet/IP
- CANopen
- Gegentakt
- EtherCAT
- TTL / RS422
- SAE J1939
- SinCos
- Sortie potentiomètrique
- PROFIBUS DP
- PROFINET IO
- SSI, binär
- BiSS
Fiche technique
- MWE61 PDF – 1,4 MB | 09.2025
- DE
- EN
- FR
Instructions d'utilisation
- MWE6x
- Multilingue: Allemand, Anglais, Français
- PDF – 1,9 MB | 09.2025
Certificat de conformité
- MWEx1 MWEx2 CE
- Multilingue: Allemand, Anglais, Français
- PDF – 67,8 KB | 09.2025
CAD mécanique / STEP
- MWE61 ZIP – 1,1 MB | 09.2025
- MWE60 Bras à ressort du codeur ZIP – 770,8 KB | 09.2025
- Sendix KIS50 ZIP – 5,2 MB | 09.2025
Certificats Produits
- UL CoC USA/ Canada - Systèmes à roue de mesure
- PDF – 503,1 KB | 09.2025
Construction robuste
Possibilités de montage flexibles: à la verticale, à l'horizontale ou en position inversée. Codeur montable sur le bras à ressort par pas de 120°. Vaste choix de codeurs
Codeurs incrémentaux Sendix avec une résolution max. de 36.000 imp./tour et codeurs absolus pour différentes interfaces de communication comme par exemple IO-Link ou Profinet pour l'intégration dans des concepts pour l'Industrie 4.0.
Roues de mesure pour toutes les surfaces
Circonférence 300 mm ou 12“ - Roue de mesure disponible avec joint torique ou double joint torique, plastique lisse ou rainuré, surface moletée et caoutchouc à picots.
Force d'appui jusqu'Ã max. 40 N
Précharge réglable en continu. Le ressort intégré compense les tolérances pour une plage de travail max. de la roue de mesure de 80 mm perpendiculaire à la surface à mesurer.
