Système à roue de mesure - MWE62

Saisir des mouvements linéaires en rotation
Le système de roue de mesure MWE62 est la solution idéale pour une mesure fiable de la vitesse, de la position et de la distance dans les applications à mouvements linéaires. Ceux-ci sont saisis de manière rotative par deux roues de mesure avec un capteur rotatif intégré et convertis en données de mesure. Un ressort très performant garantit la pression d'appui des roues de mesure sur la surface de mesure, nécessaire à une saisie fiable des valeurs mesurées. La pression de contact souhaitée peut être réglée individuellement.

Mécaniquement

Système de mesure

Systèmes à roue de mesure

Roue de mesure circonférence

• 300 mm
• 500 mm
• 12"

Force de contact

40 N

Température de fonctionnement

- 20 °C ... + 70 °C

Indice de protection

IP65

Poids

1,00 kg

Électrique

Résolution max.

5.000 ppr Incrémentaux

Interfaces

• Gegentakt
• TTL / RS422

Tension d'alimentation

10...30 V DC

Fiche technique

• MWE62
  PDF ? 1,9 MB | 09.2025

  • DE
  • EN
  • FR

Instructions d'utilisation

• MWE6x
  Multilingue : Allemand, Anglais, Français
  PDF ? 1,9 MB | 09.2025

Certificat de conformité

• MWEx1 MWEx2 CE
  Multilingue : Allemand, Anglais, Français
  PDF ? 67,8 KB | 09.2025

CAD mécanique / STEP

• MWE62
  ZIP ? 1,2 MB | 09.2025
• MWE60 Bras à ressort du codeur
  ZIP ? 770,8 KB | 09.2025

Certificats Produits

• UL CoC USA / Canada - Systèmes à roue de mesure
  PDF ? 503,1 KB | 09.2025

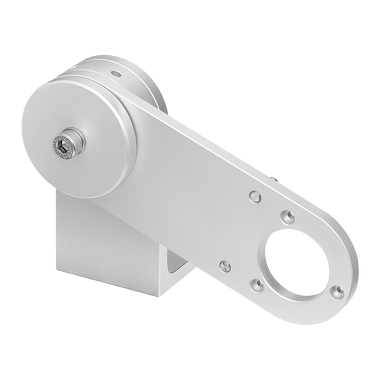

Construction robuste
Possibilités de montage flexibles : à la verticale, à l'horizontale ou en position inversée. Codeur montable sur le bras à ressort par pas de 120°. Grande sécurité de contact avec le matériau à mesurer. L'utilisation d'une seconde roue de mesure sur le codeur assure le contact avec la surface à mesurer même dans des conditions difficiles - fortes vibrations ou défauts de surface.

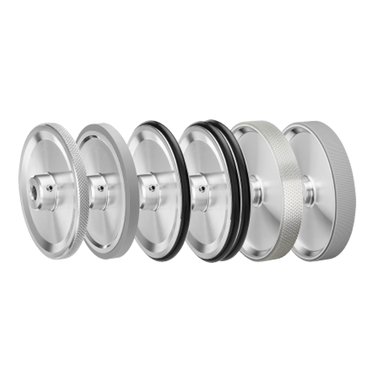

Roues de mesure pour toutes les surfaces
Circonférence 300 mm ou 12" - Roue de mesure disponible avec joint torique ou double joint torique, plastique lisse ou rainuré, surface moletée et caoutchouc à picots. Force d'appui jusqu'à max. 40 N. Précharge réglable en continu. Le ressort intégré compense les tolérances pour une plage de travail max. de la roue de mesure de 80 mm perpendiculaire à la surface à mesurer.
