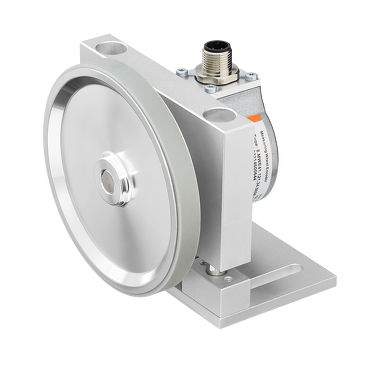

Système à roue de mesure - MWE41
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par FRITZ KÃœBLER
En savoir plus
Description
Saisir le mouvement linéaire en rotation
Le système de roue de mesure MWE41 est la solution idéale pour une mesure fiable de la vitesse, de la position et de la distance dans les applications à mouvements linéaires. Ceux-ci sont saisis de manière rotative par la roue de mesure avec capteur rotatif intégré et convertis en données de mesure. Un ressort intégré garantit la pression d'appui de la roue de mesure sur la surface de mesure, nécessaire à une saisie fiable des valeurs mesurées. Grâce à sa construction compacte, le système convient également aux espaces de montage les plus étroits.
Mécaniquement
- Système de mesure : Systèmes à roue de mesure
- Roue de mesure circonférence : 300 mm, 12"
- Force de contact : 25 N
- Température de fonctionnement : -20 °C ... +70 °C
- Indice de protection : IP65
- Poids : 740 g
Électrique
- Résolution max. : 10.000 ppr Incrémentaux
- Interfaces :
- Analog 0...10 V
- Analogique 4...20 mA
- IO-Link
- EtherNet/IP
- CANopen
- Gegentakt
- EtherCAT
- TTL / RS422
- SAE J1939
- SinCos
- Sortie potentiomètrique
- PROFIBUS DP
- PROFINET IO
- SSI, binär
- BiSS
- Tension d'alimentation : 10...30 V DC
Fiche technique
- MWE41 PDF – 1,2 MB | 09.2025
- Disponible en : DE, EN, FR
Instructions d'utilisation
- MWE4x
- Multilingue : Allemand, Anglais, Français
- PDF – 2,0 MB | 09.2025
Certificat de conformité
- MWEx1 MWEx2 CE
- Multilingue : Allemand, Anglais, Français
- PDF – 67,8 KB | 09.2025
CAD mécanique / STEP
- MWE41 ZIP – 627,9 KB | 09.2025
- MWE40 Angle du ressort ZIP – 207,1 KB | 09.2025
- Sendix KIS50 / KIH50 ZIP – 3,4 MB | 09.2025
Certificats Produits
- UL CoC USA/ Canada - Systèmes à roue de mesure PDF – 503,1 KB | 09.2025
Montage simple et sûr
Système de roue de mesure à ressorts internes, évite les influences indésirables dues aux ressorts ou affectant ceux-ci. Codeur montable sur l'équerre à ressorts par pas de 30°.
Vaste choix de codeurs
Codeurs incrémentaux Sendix avec une résolution maximale de 36.000 imp./tour, et codeurs absolus pour différentes interfaces de communication comme par exemple IO-Link ou Profinet pour l'intégration dans des concepts pour l'Industrie 4.0.
Roues de mesure pour toutes les surfaces
Circonférence 300 mm - Roue de mesure disponible avec joint torique ou joint torique double, matière plastique lisse ou rainurée, surface moletée et caoutchouc à picots.
Force d'appui jusqu'Ã max. 25 N
Les ressorts internes compensent des tolérances pour une plage de travail de la roue de mesure perpendiculaire à la surface mesurée de jusqu'à 10 mm.
