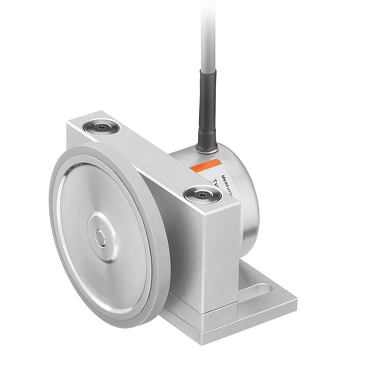

Système à roue de mesure - MWE31
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par FRITZ KÃœBLER
En savoir plus
Description
Saisir le mouvement linéaire en rotation
Le système de roue de mesure MWE31 est la solution idéale pour une mesure fiable de la vitesse, de la position et de la distance dans les applications à mouvements linéaires. Ceux-ci sont saisis de manière rotative par la roue de mesure avec capteur rotatif intégré et convertis en données de mesure. Un ressort intégré garantit la pression d'appui de la roue de mesure sur la surface de mesure, nécessaire à une saisie fiable des valeurs mesurées. Grâce à sa construction compacte, le système convient également aux espaces de montage les plus étroits.
Mécaniquement
Système de mesure
Systèmes à roue de mesure
Roue de mesure circonférence
200 mm
6"
Force de contact
15 N
Température de fonctionnement
- 20 °C ... + 70 °C
Indice de protection
IP64
Poids
260 g
Électrique
Résolution max.
3.600 ppr Incrémentaux
Interfaces
Analog 0...10 V
Analogique 4...20 mA
IO-Link
CANopen
Gegentakt
TTL / RS422
SAE J1939
Sortie potentiomètrique
SSI, binär
BiSS
Tension d'alimentation
5...30 V DC
Fiche technique
MWE31 PDF – 1,6 MB | 09.2025
DE EN FR
Instructions d'utilisation
MWE3x Multilingue: Allemand, Anglais, Français PDF – 1,4 MB | 09.2025
Certificat de conformité
MWEx1 MWEx2 CE Multilingue: Allemand, Anglais, Français PDF – 67,8 KB | 09.2025
CAD mécanique / STEP
MWE31 ZIP – 844,5 KB | 09.2025
MWE30 Angle du ressort ZIP – 218,2 KB | 09.2025
CAD électronique / ePlan
Sendix KIS40 / KIH40 ZIP – 2,8 MB | 09.2025
Certificats Produits
UL CoC USA/Canada - Systèmes à roue de mesure PDF – 503,1 KB | 09.2025
Montage simple et sûr
Système de roue de mesure à ressorts internes, évite les influences indésirables dues aux ressorts ou affectant ceux-ci. Codeur montable sur le support à ressorts par pas de 30°. Large choix de codeurs. Codeurs incrémentaux Sendix avec une résolution maximale de 2500 imp./tour et codeurs absolus pour différentes interfaces de communication comme p. ex. IO-Link pour l'intégration dans des concepts pour l'Industrie 4.0.
Roues de mesure pour toutes les surfaces
Circonférence 200 mm - Roue de mesure disponible avec joint torique, revêtement lisse en matière plastique ou avec moletage croisé. Force d'appui jusqu'à max. 15 N. Les ressorts internes compensent les tolérances pour une plage de travail de la roue de mesure perpendiculaire à la surface mesurée de jusqu'à 10 mm.
