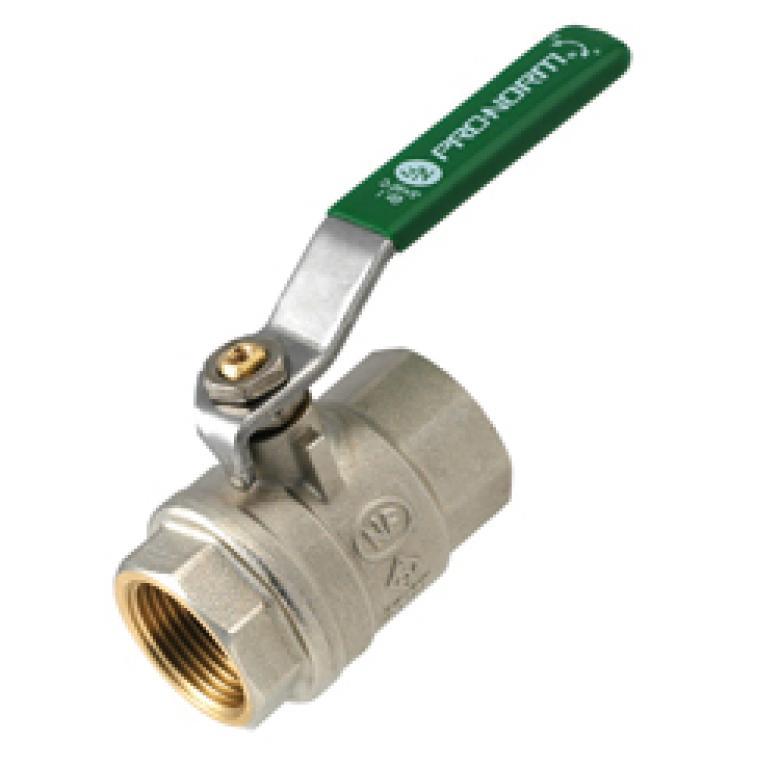

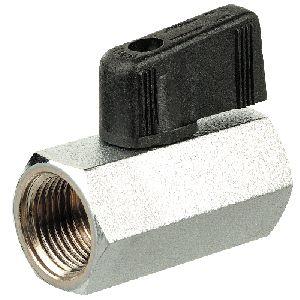

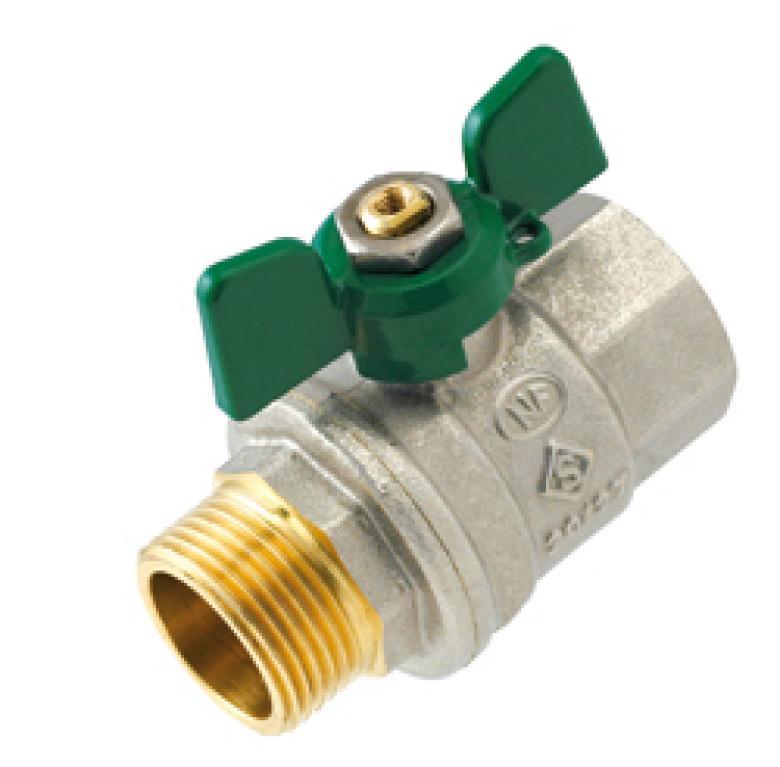

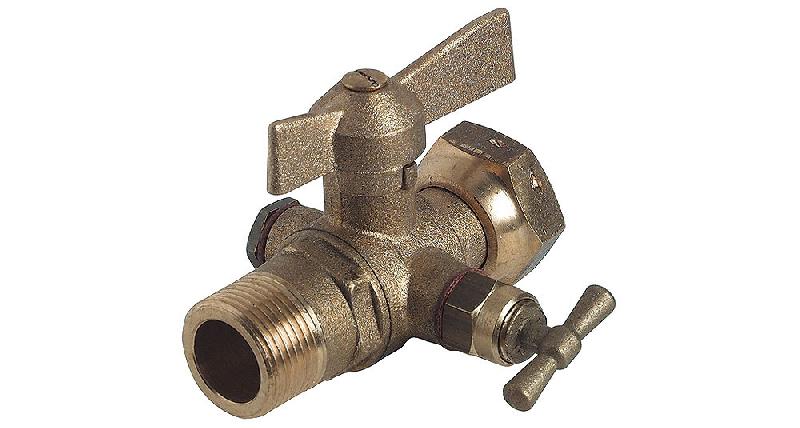

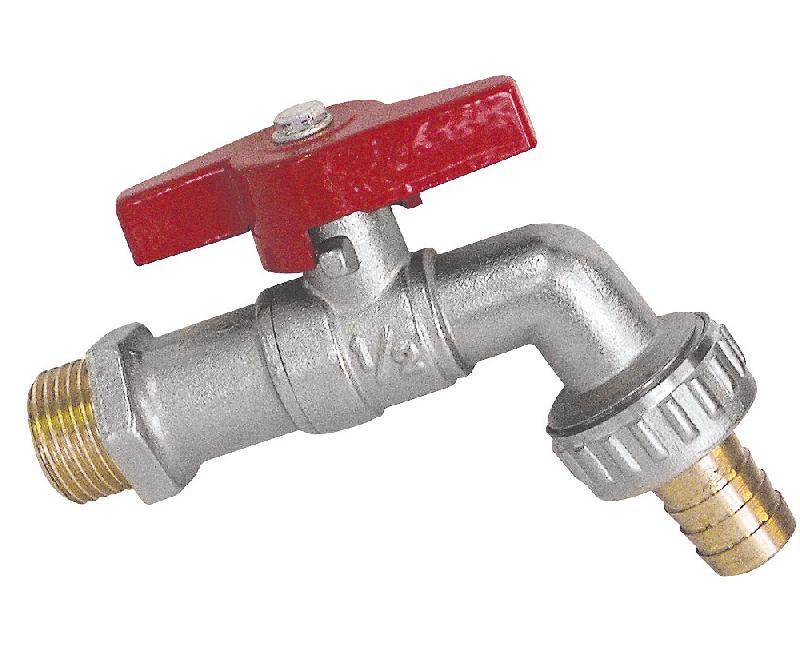

Vannes et robinets à papillon

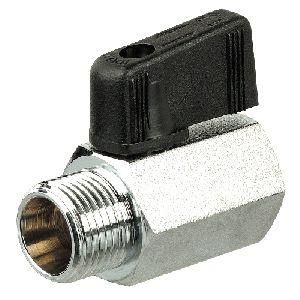

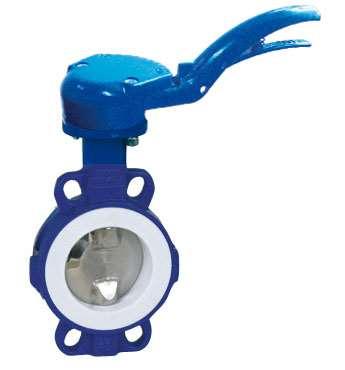

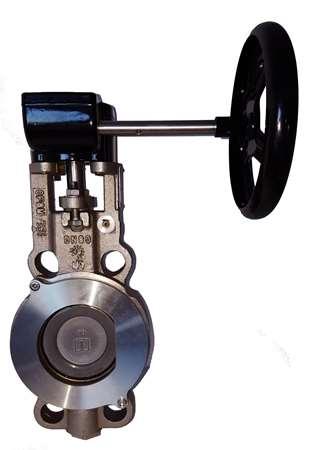

Le prix des vannes papillon varie de 265 à plus de 3 050 € selon le matériau et l'actionnement. Un modèle en corps et disque fonte ou acier avec réducteur à volant se situe autour de 265 €. Une vanne tout inox comprenant corps, disque et manchette PTFE, ou une vanne équipée d'un actionneur pneumatique, atteint 1 900 à plus de 3 050 €. Le mode de commande explique une partie de cet écart : levier manuel, réducteur à volant, actionneur pneumatique ou électrique. Une exécution motorisée coûte plus cher qu'une exécution manuelle à matériau équivalent. La classe de pression joue également : un PN10 standard est moins onéreux qu'un PN40 à double excentrique. Le diamètre nominal, le type de siège et la présence d'une motorisation complètent les variables de chiffrage.

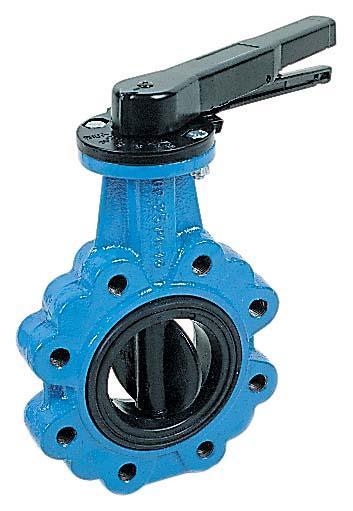

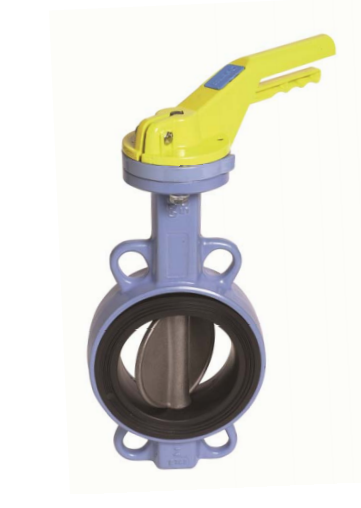

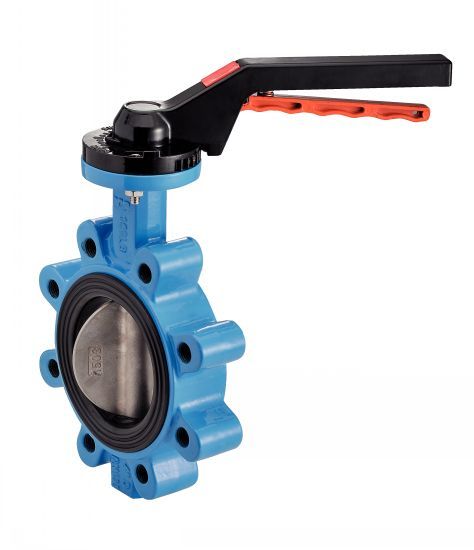

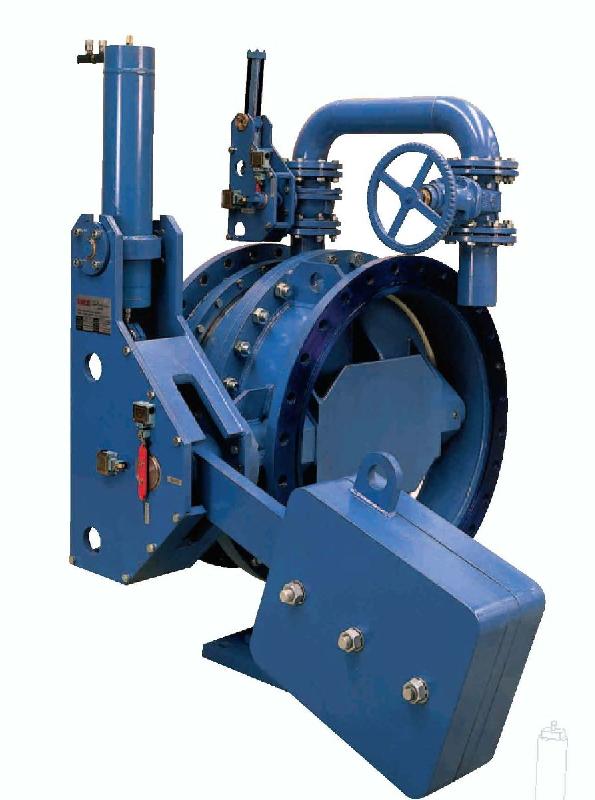

Les vannes papillon se choisissent selon deux critères indépendants : l'excentration et le raccordement. La concentrique avec siège souple convient aux basses pressions et à l'eau propre. La double excentrique supporte jusqu'à PN40 et environ 200 °C, pour la chimie et les utilités industrielles. La triple excentrique atteint PN150 et fonctionne de -196 °C à +850 °C avec un siège métallique. Le raccordement wafer sans bride se monte entre brides et occupe peu de place ; ce type répond au besoin d'un robinet à papillon sans bride. Le raccordement lug, aussi appelé vanne papillon à oreilles taraudées, autorise le démontage d'un côté de la tuyauterie, sous réserve de vérifier l'aptitude en bout de ligne. Le raccordement à brides stabilise les grands diamètres. Les corps en PVC, PP ou PVDF équipent les fluides corrosifs à faible pression, pour les demandes de robinet papillon PP. Le choix du siège accompagne ces types : EPDM pour l'eau, NBR pour les hydrocarbures, PTFE pour la chimie. Une vanne papillon combine indépendamment un type d'excentration et un type de raccordement.

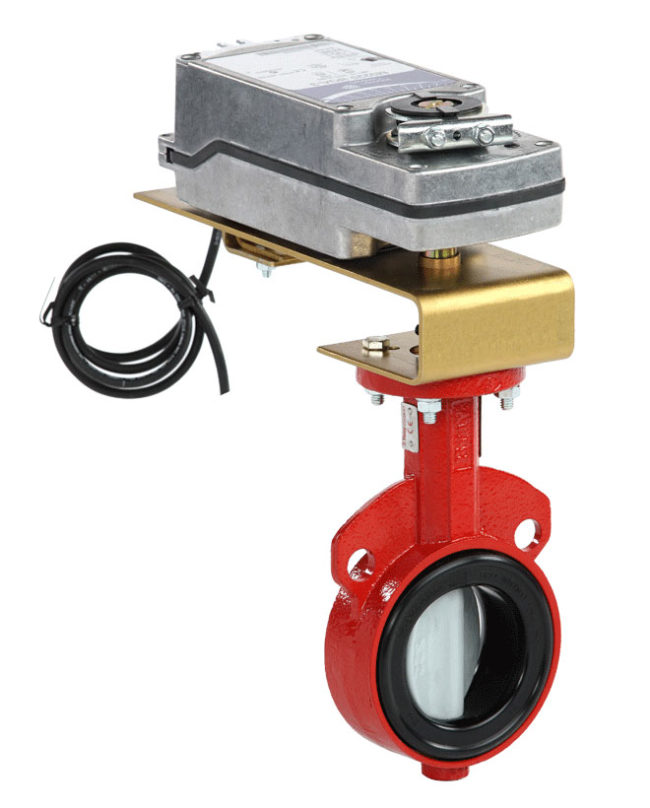

Le choix d'une vanne papillon repose d'abord sur le diamètre nominal et la pression. Les diamètres courants vont du DN40 au DN600, avec des versions jusqu'à DN2000. Les pressions PN10 et PN16 couvrent les réseaux standards ; la double excentrique monte à PN40, la triple excentrique à PN150, voire PN250 selon la conception. Le matériau du corps détermine la compatibilité : fonte ductile pour l'eau, acier carbone WCB pour les services industriels, inox 304, 316 ou 316L pour la chimie et l'agroalimentaire, PVC, PVDF ou PP pour les fluides corrosifs à basse pression. Le siège se sélectionne selon le fluide : EPDM pour l'eau jusqu'à 120 °C, NBR pour les hydrocarbures, PTFE pour une large compatibilité chimique, FKM pour les températures plus élevées, et siège métallique pour 600 °C et plus. L'actionnement se choisit entre levier manuel, réducteur à volant, vanne papillon pneumatique ou vanne papillon électrique. Un fournisseur robinet à papillon à bride renseigne les modèles à brides pour les grands diamètres. Le robinet à papillon à siège souple reste le plus économique pour les réseaux d'eau propres. La pression différentielle, la température de service et la fréquence de manœuvre affinent la sélection.

La norme EN 593 encadre la conception des robinets à papillon à corps métallique, pour des pressions de PN 2,5 à PN 160 et des diamètres du DN20 au DN1200. Elle couvre les extrémités wafer, lug et à brides. La norme ISO 5211 normalise l'interface de l'actionneur, avec les brides F05, F07 et F10. La directive ATEX 2014/34/UE s'applique aux zones à atmosphère explosive. Les vannes destinées aux zones 1 et 21 ou zones 2 et 22 présentent une continuité électrique antistatique entre le papillon, l'axe et le corps. L'attestation ACS valide l'usage sur les réseaux d'eau potable. Une vanne conforme EN 593 n'est pas automatiquement conforme ISO 5211, car la première porte sur le produit et la seconde sur l'interface de motorisation. La conformité produit ne vaut pas conformité ATEX. Le marquage ATEX précise la catégorie et la zone d'utilisation.
