Avertisseur lumineux industriel

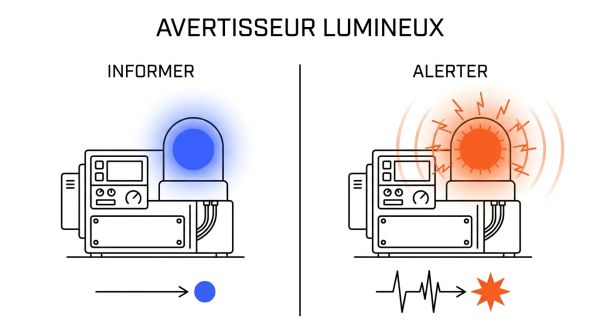

Le choix du mode de signal de l'avertisseur lumineux conditionne directement la lisibilitĂ© de l'alerte et l'interprĂ©tation par les opĂ©rateurs.

• Un signal fixe communique un Ă©tat stable : machine en marche, alimentation prĂ©sente, process en cours.
• Un signal clignotant ou stroboscopique signale un niveau d'urgence supĂ©rieur : dĂ©faut, danger, intervention requise.
• Un flash Ă  haute intensitĂ© attire l'attention dans les espaces ouverts, en extĂ©rieur ou en prĂ©sence de forte luminositĂ© ambiante.

Le contraste avec l'environnement ambiant détermine la portée du signal. L'intensité doit correspondre à la distance de lecture, le positionnement doit garantir la visibilité sous l'angle attendu et l'éblouissement doit être évité pour les installations en hauteur.

En milieu bruyant ou lorsque les opérateurs portent des protections auditives, la signalisation visuelle constitue le vecteur principal. Un combiné avec avertisseur sonore garantit la perception de l'alerte dans les zones complexes.

La cohérence du codage sur l'ensemble d'un site est un point critique. Un vert fixe en production, un jaune clignotant en approche de maintenance et un rouge flash en cas d'urgence créent un langage visuel partagé. Les angles morts créés par des équipements ou des configurations de hall doivent être identifiés lors de l'implantation pour éviter qu'une zone reste sans couverture.

Les avertisseurs lumineux industriels couvrent des scénarios terrain très différents. Le mode de signal, la technologie et le niveau de robustesse varient selon le contexte.

La LED convient à la majorité des installations grâce à sa longévité et sa faible consommation. Le xénon reste pertinent lorsque la portée et l'intensité de flash constituent la priorité.

L'avertisseur lumineux LED présente une durée de vie pouvant atteindre 50 000 heures, une consommation typique de 10 à 30 W et une résistance aux vibrations. Son intensité se mesure en candelas (cd) ou en lumens (lm). Le faible dégagement thermique réduit les risques dans les environnements contraints. Sur les sites à accès difficile ou à maintenance coûteuse, cette technologie réduit la fréquence des interventions.

L'avertisseur lumineux xénon produit une intensité de flash très élevée, exprimée en joules (J), unité propre à l'énergie de l'éclair. Les modèles courants délivrent entre 5 J et 20 J avec des fréquences de 60 à 180 éclats par minute. Des feux flash xénon ATEX atteignent 15 J et plus pour les zones classées. En revanche, la durée de vie du tube xénon reste nettement plus courte (3 000 à 4 000 heures), la consommation plus élevée (35 à 70 W) et la technologie supporte moins bien les cycles répétés.

Les joules et les candelas ne se convertissent pas directement. L'arbitrage LED vs xénon dépend du niveau d'intensité requis, de la fréquence de maintenance acceptable et des contraintes thermiques du site.

La tension d'alimentation conditionne la compatibilitĂ© avec l'installation existante. Les plages courantes des avertisseurs lumineux sont :L'avertisseur lumineux 24 V DC correspond Ă  la tension standard des automates et des armoires de commande. Il permet une commande directe sans transformateur. En bâtiment ou en ERP, l'avertisseur lumineux 230 V AC simplifie le raccordement sur le circuit d'alarme existant.

Pour les feux flash et les combinés sonore et lumineux, le courant d'appel au moment de l'éclair peut être significatif. Il faut vérifier la capacité de la ligne à absorber ce pic. Les avertisseurs raccordés à une centrale incendie ou à un système de détection gaz doivent être compatibles avec les sorties de commande de ces équipements. Sur les sites avec plusieurs avertisseurs en parallèle, la consommation cumulée détermine le dimensionnement de l'alimentation.

Quatre paramètres déterminent la visibilité d'un avertisseur lumineux.

• La distance d'observation dĂ©termine le niveau d'intensitĂ© requis. Pour une lecture Ă  30–50 mètres en intĂ©rieur Ă©clairĂ©, un signal fixe LED de quelques dizaines de candelas suffit. Ă€ l'extĂ©rieur en plein soleil ou au-delĂ  de 50 mètres, un feu flash attire l'attention plus efficacement qu'un signal fixe, car l'Ĺ“il dĂ©tecte mieux le mouvement que la lumière statique.
• L'angle de diffusion conditionne la couverture spatiale. Les optiques 360° conviennent aux espaces ouverts et aux zones de passage multi-directions. Les optiques directionnelles (90° Ă  180°) concentrent le flux vers une zone prĂ©cise, ce qui amĂ©liore la portĂ©e mais gĂ©nère des angles morts. Le choix dĂ©pend du plan d'implantation.
• La luminositĂ© ambiante influence directement le contraste entre le signal et son environnement. Dans un atelier faiblement ou moyennement Ă©clairĂ©, une intensitĂ© modĂ©rĂ©e peut suffire, tandis qu’un site exposĂ© Ă  un fort Ă©clairage artificiel ou Ă  la lumière du jour nĂ©cessite un signal plus intense ou un mode flash afin de rester clairement perceptible. Le niveau de luminositĂ© doit donc ĂŞtre Ă©valuĂ© en mĂŞme temps que la distance d’observation et les conditions d’installation.
• La hauteur de pose influe sur la zone de couverture et le risque d'Ă©blouissement. En atelier, une hauteur comprise entre 2,5 m et 4 m offre un bon compromis entre visibilitĂ© et confort visuel. Le positionnement doit toutefois tenir compte des obstacles, des lignes de vue et des zones rĂ©ellement occupĂ©es par les opĂ©rateurs. Les repères Ă  vĂ©rifier sur la fiche technique sont les candelas (cd) pour les signaux fixes et les joules (J) pour les flashs.

Ces paramètres s'évaluent ensemble avant la sélection d'un modèle.

Le code couleur de l'avertisseur lumineux repose sur la norme NF EN 60073. Les conventions standard sont les suivantes :Un mauvais codage couleur génère des erreurs d'interprétation aux conséquences opérationnelles directes. Un vert fixe mal attribué peut retarder une intervention ; un rouge non standardisé entre deux zones crée des confusions lors des rotations d'équipes.

La standardisation du code sur l'ensemble du site est une exigence documentaire à intégrer dans les procédures HSE. Elle s'applique lors de la mise en service de nouvelles lignes et lors de l'intégration de nouveaux opérateurs, pour garantir une lecture sans ambiguïté par tous, y compris sous casque antibruit ou visière.

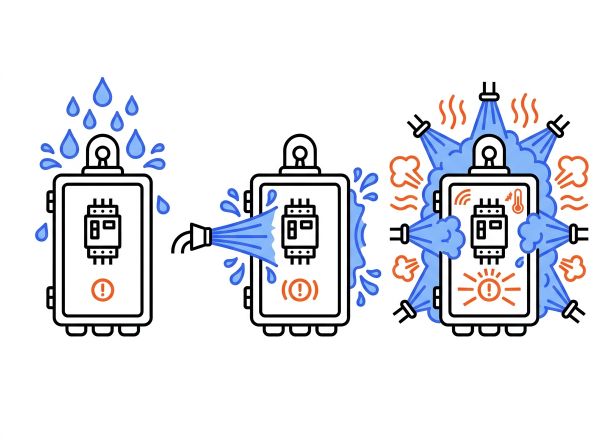

L'indice IP (IEC 60529) traduit la résistance de la balise lumineuse aux solides (1er chiffre) et aux liquides (2e chiffre). Les niveaux courants à retenir :

• IP20 : intĂ©rieur sec uniquement.
• IP54 : environnements modĂ©rĂ©ment exposĂ©s aux poussières et aux projections.
• IP65 : Ă©tanche aux poussières et aux jets d'eau, premier niveau recommandĂ© pour l'extĂ©rieur courant.
• IP66 : jets très puissants, environnements industriels sĂ©vères et extĂ©rieur exposĂ©.
• IP67 : immersion temporaire, zones basses inondables et lavage Ă  forte pression.
• IP69K : jets haute pression et haute tempĂ©rature, lavage industriel intensif en agroalimentaire.

L'indice IK (EN 62262) mesure la résistance aux chocs mécaniques. L'IK07 correspond à 2 joules et l'IK10 à 20 joules. Cet indice s'impose dans les zones exposées aux chocs ou au vandalisme.

En pratique, l'IP65 ou l'IP66 constitue le niveau retenu pour les environnements industriels extérieurs courants. L'IP67 s'impose dès qu'un risque d'immersion est identifié. L'IP69K est réservé au lavage intensif à haute pression et haute température. Les ambiances corrosives, les températures extrêmes (certains modèles fonctionnent de -40 °C à +70 °C) ou les environnements marins orientent vers des matériaux spécifiques : aluminium traité, GRP ou inox, indépendamment de l'indice IP.

En zone classée ATEX, chaque élément du marquage figurant sur la plaque signalétique doit être contrôlé avant l'achat. Voici les points à vérifier par ordre de priorité :
