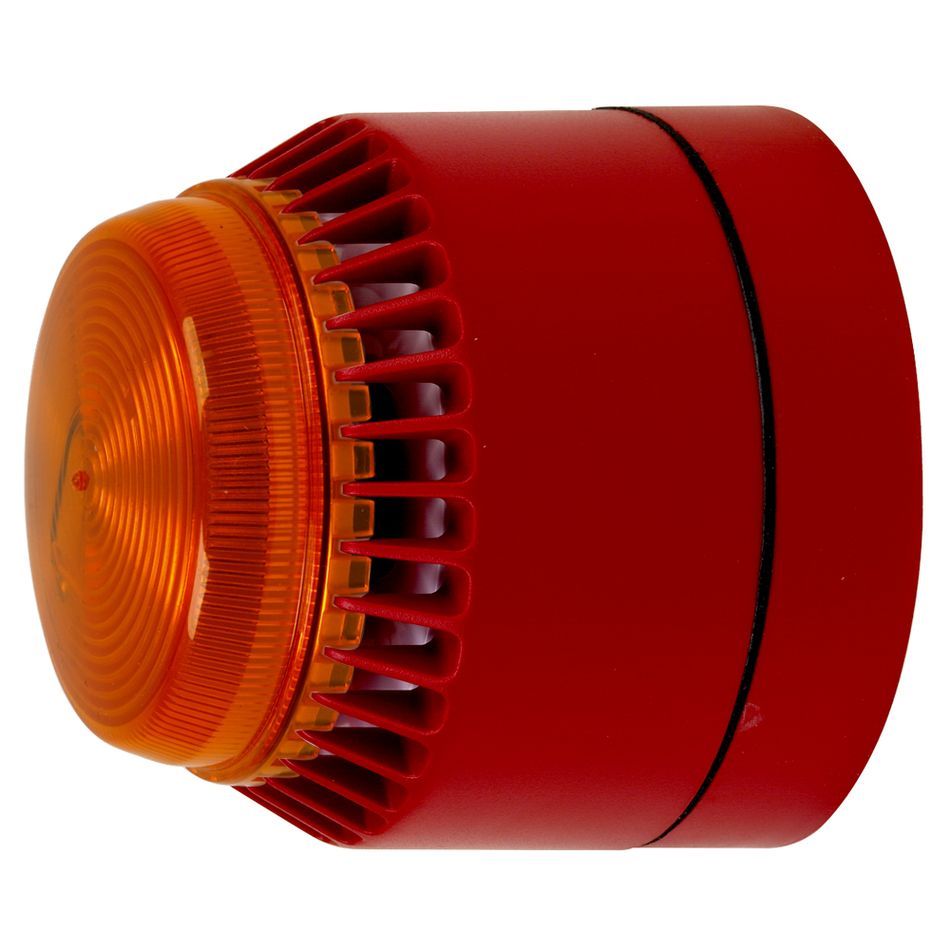

Avertisseur sonore et lumineux

Le prix d'un avertisseur sonore et lumineux industriel se situe globalement entre 120 € et plus de 800 € selon les caractéristiques et le niveau de performance. Plusieurs segments se distinguent selon les contraintes :

• Modèles LED standard, IP65, intĂ©rieur atelier : entre 120 € et 250 €, avec alimentation 24 V DC et 32 sons sĂ©lectionnables.
• CombinĂ©s LED extĂ©rieur (IP66+) ou multi-tensions : entre 250 € et 450 €, selon le niveau sonore (jusqu'Ă  120 dB) et les options de rĂ©glage de volume.
• Flash xĂ©non (5 J Ă  15 J) pour grande visibilitĂ© : entre 300 € et 600 €, adaptĂ© aux grandes halles ou aux zones Ă  forte luminositĂ© ambiante.
• CombinĂ© sonore et lumineux ATEX (zones 1/2/21/22) : entre 500 € et plus de 800 €, avec boĂ®tier GRP ou aluminium, IP66/67 et certification Ex d ou Ex i.

Les surcoûts s'expliquent par la certification ATEX/IECEx, les matériaux (inox, GRP, aluminium anticorrosion), l'indice IP69K pour le nettoyage haute pression et le nombre de tonalités programmables (27 à 63 sons selon modèles).

Un avertisseur sonore et lumineux Ă©met simultanĂ©ment, ou sĂ©parĂ©ment selon le câblage, un signal acoustique et un signal visuel. La redondance des deux canaux compense les limites de chacun : un signal sonore reste inaudible pour un opĂ©rateur portant des EPI auditifs dans un atelier Ă  90 dB(A), et un signal visuel peut ĂŞtre hors du champ de vision dans un couloir encombrĂ©.

Les avertisseurs combinĂ©s sonores et lumineux couvrent des scĂ©narios opĂ©rationnels variĂ©s selon les secteurs :

• Process industriel et dĂ©faut machine : le signal rouge clignotant et la sirène se dĂ©clenchent sur contact sec dès qu'un capteur dĂ©tecte une valeur hors seuil (tempĂ©rature, pression, dĂ©bit), permettant une rĂ©action en moins de 30 secondes par l'opĂ©rateur de proximitĂ©.
• Maintenance prĂ©ventive sur ligne automatisĂ©e : un feu ambre fixe signale un seuil d'alerte (ex. usure outil, niveau bas) sans arrĂŞter la ligne, distinguant l'avertissement du dĂ©faut critique par la couleur.
• Évacuation et sĂ©curitĂ© incendie sur site industriel : une sirène Ă  115 dB(A) avec flash xĂ©non 5 J assure une couverture auditive et visuelle sur l'ensemble d'un bâtiment de 5 000 m².
• Logistique et zones de circulation : en entrepĂ´t, un gyrophare 360° couplĂ© Ă  un klaxon signale le dĂ©placement de chariots Ă©lĂ©vateurs et rĂ©duit le risque de collision aux intersections.
• ExtĂ©rieur et zone Ă  faible visibilitĂ© : un feu flash xĂ©non 10 J Ă  15 J, IP66 minimum, reste perceptible en pleine lumière du jour Ă  une distance de 50 mètres ou plus.
• Zone ATEX (chimie, pĂ©trochimie, silos) : un combinĂ© sonore et lumineux ATEX certifiĂ© Ex d ou Ex i, zones 1/2 et 21/22, garantit la sĂ©curitĂ© dans les atmosphères explosibles sans risque d'amorçage.

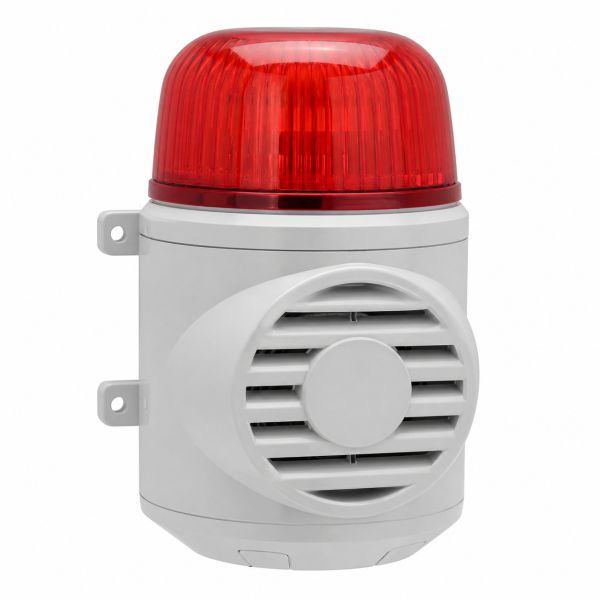

Un avertisseur lumineux et sonore combine une alarme acoustique et un signal visuel au sein d'un mĂŞme Ă©quipement. Le niveau sonore varie de 75 dB (buzzers d'Ă©tat) Ă  129 dB @1 m (sirènes haute puissance Ă©tanches). Pour un atelier bruyant Ă  85–90 dB(A), une sirène d'au moins 105–110 dB @1 m couvre une zone de 10 Ă  20 mètres. La puissance lumineuse atteint jusqu'Ă  450 cd pour les LED ou 5 Ă  21 J pour les flashes xĂ©non. Plusieurs modes lumineux sont disponibles selon les modèles :

• Fixe : signal d'Ă©tat continu, adaptĂ© Ă  l'indication d'une condition normale ou d'un mode de fonctionnement.
• Clignotant : allumage/extinction Ă  intervalles rĂ©guliers (1 Ă  2 Hz), pour les dĂ©fauts mineurs ou Ă©tats anormaux nĂ©cessitant une surveillance.
• Flash (Ă©clat) : impulsion très brève et intense Ă  1 Hz (60 Ă©clats/min), niveau d'attention maximal, perceptible mĂŞme hors du champ visuel direct par rĂ©flexion.
• Tournant (gyrophare) : Ă©mission 360° par miroir ou LEDs pilotĂ©es, cadence de 90 Ă  180 tr/min selon modèles, pour les zones de circulation ou les ponts roulants.

La sélection des tonalités (27 à 63 sons selon gammes) s'effectue via commutateur DIP ou micro-switch interne. Sur certains modèles, une alarme à deux niveaux permet de distinguer l'avertissement du défaut critique sur une même installation. Un combiné sonore et lumineux ATEX ajoute une enveloppe certifiée (Ex d ou Ex i) et un indice IP66/67 minimum. Les avertisseurs sonores et lumineux affichent généralement des indices de protection IP65 à IP69K selon l'environnement cible.

Le choix de la tension d'alimentation de l'avertisseur sonore et lumineux dépend directement du système existant (armoire, automate, réseau électrique site) :

• 24 V DC : standard en automatisme industriel, compatible avec les sorties automate directes.
• 230 V AC : pour alimentation sur rĂ©seau secteur.
• Plages DC Ă©largies (ex. 10–60 V, 17–60 V, 12–48 V) : compatibles avec diffĂ©rentes architectures sans transformateur dĂ©diĂ©.
• Multitension AC (ex. 85–265 V) : disponible sur certains feux flash, simplifie les approvisionnements multi-sites.

Le mode de commande conditionne également le câblage : une sortie TOR d'automate (PLC) pilote directement le dispositif en 24 V DC si le courant de sortie est compatible, sinon un relais intermédiaire s'impose. Les commandes par contact sec ou relais NO/NF conviennent aux centrales incendie, aux détecteurs de gaz ou aux tableaux de commande indépendants. Sur certains modèles, une entrée à 2 fils avec résistance de fin de ligne ou 3 fils avec polarité inversée permet de gérer deux niveaux d'alarme distincts depuis le même automate. Par ailleurs, les niveaux sonores et les modes lumineux peuvent varier selon la tension (ex. feu flash xénon généralement sur versions AC, LED sur versions DC).

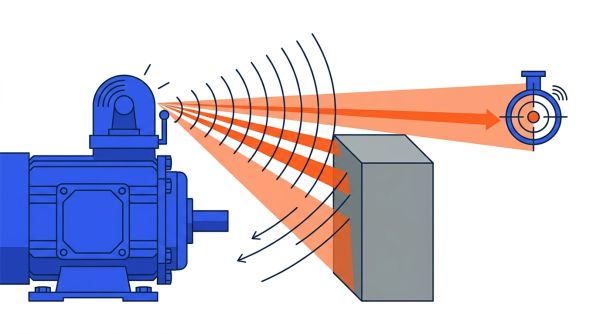

La puissance sonore des combinés avertisseurs sonores et lumineux va de 75 dB (buzzers d'état) à 129 dB (sirènes haute puissance étanches). Pour un atelier bruyant à 85–90 dB(A), prévoir une sirène d'au moins 105–110 dB(A) @ 1 m pour couvrir une zone de 10 à 20 mètres. Les obstacles (cloisons, machines) atténuent le signal : compter 6 dB de perte par doublement de distance en champ libre, davantage en milieu encombré.
La sĂ©lection du son s'effectue par commutateur DIP ou micro-switch interne, sans outil particulier. Les gammes proposent couramment 27, 32 ou 63 tonalitĂ©s selon les modèles, couvrant des sons continus, pulsĂ©s, Ă  deux frĂ©quences alternĂ©es ou conformes Ă  des rĂ©fĂ©rentiels comme la norme AFNOR NFS32001. Le rĂ©glage de volume (potentiomètre ou sĂ©lection par micro-switch) est disponible sur certains modèles d'avertisseur lumineux et sonore et permet d'adapter le niveau sonore Ă  l'environnement sans surdimensionner l'installation.

Les unités de mesure varient selon les technologies :

• Candelas (cd) : mesure de l'intensitĂ© lumineuse pour les LED ; valeurs typiques jusqu'Ă  450 cd selon gammes.
• Joules (J) : Ă©nergie de l'Ă©clat pour les feux flash xĂ©non ; valeurs courantes : 1 J, 5 J, 10 J, 15 J, 21 J.

Les modes lumineux disponibles selon les modèles permettent d'adapter la signalisation au niveau de risque : le mode fixe convient Ă  l'indication d'Ă©tat, le mode clignotant (1 Ă  2 Hz) aux dĂ©fauts mineurs, et le mode feu flash (1 Hz, soit 60 Ă©clats/min) aux situations dangereuses ou aux alertes prioritaires. Un gyrophare tourne Ă  90 ou 180 tr/min selon les modèles et assure une visibilitĂ© 360° sans contrainte d'orientation. Un feu flash xĂ©non de 5 J offre un Ă©clat très intense et bref, perceptible en pleine lumière du jour Ă  grande distance.

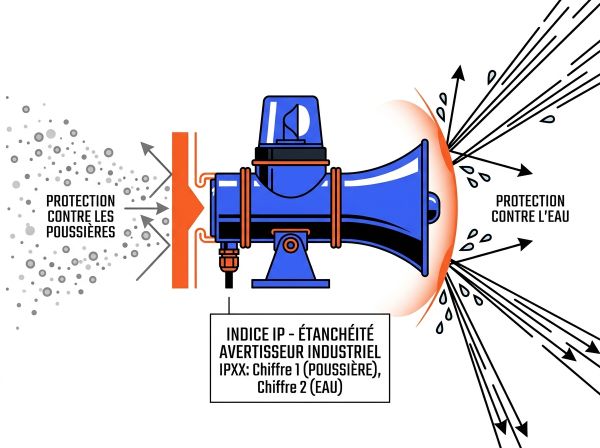

Le choix des indices de protection IP (Ingress Protection) et IK garantit la durabilité d'un avertisseur sonore et lumineux selon son environnement d'installation.

• En intĂ©rieur, dans une armoire ou un bureau technique, un indice IP20 Ă  IP40 suffit.
• En atelier avec poussières lĂ©gères, un IP54 Ă  IP65 assure une bonne rĂ©sistance aux particules.
• Pour une utilisation en extĂ©rieur, exposĂ©e Ă  la pluie ou aux jets d'eau, un niveau IP65 Ă  IP66 est adaptĂ©.
• Dans les environnements exigeants, comme l'agroalimentaire avec nettoyage haute pression, un IP67 Ă  IP69K est requis.
• En zone ATEX ou milieu sĂ©vère, un minimum IP66/IP67 s'applique.

L'indice IK complète cette protection en mesurant la résistance du diffuseur lumineux et sonore aux chocs mécaniques. Au-delà du choix du boîtier, le maintien de l'IP déclaré dépend du montage : les entrées de câbles doivent être équipées de presse-étoupes certifiés au niveau IP correspondant, correctement serrés et adaptés au diamètre du câble. Un presse-étoupe mal adapté suffit à dégrader l'étanchéité d'un appareil IP66 en dessous du niveau IP54. En zone ATEX, les entrées de câble font partie des exigences de certification et leur remplacement doit suivre les prescriptions du fabricant.

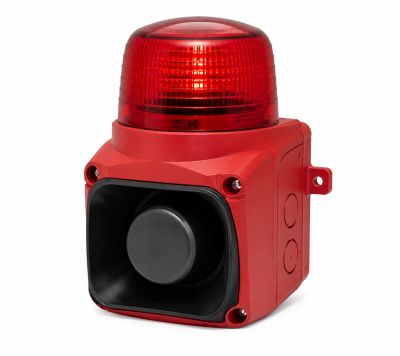

Dans un environnement à atmosphère explosible, la sélection d'un combiné lumineux combiné et sonore passe par l'identification précise de la zone classée et du mode de protection Ex applicable. Les zones gaz et vapeurs (0, 1, 2) et les zones poussières combustibles (20, 21, 22) ne tolèrent pas les mêmes niveaux de risque, et les modèles certifiés couvrent des périmètres distincts :

• Zones 1/2 et 21/22 : les modèles Ex d (antidĂ©flagrant) et Ex e (sĂ©curitĂ© augmentĂ©e) couvrent ces zones ; la majoritĂ© des combinĂ©s sonores et lumineux ATEX disponibles sur le marchĂ© ciblent ce pĂ©rimètre, avec des boĂ®tiers en GRP ou aluminium, IP66/67, et des niveaux sonores de 105 Ă  115 dB(A) @1 m.
• Zones 0/20 : rĂ©servĂ©es aux modes de protection Ex ia ou Ex ma (sĂ©curitĂ© intrinsèque ou encapsulation) ; les avertisseurs Ex ia doivent ĂŞtre raccordĂ©s via une barrière Zener ou un isolateur galvanique certifiĂ©, placĂ© en zone sĂ»re, dont les paramètres (Vmax, Imax, Pmax) sont compatibles avec ceux du dispositif de terrain.
• Groupes de gaz : vĂ©rifier le groupe (IIA, IIB, IIC) selon les produits prĂ©sents sur le site ; IIC est le plus contraignant (hydrogène, acĂ©tylène).
• Classe de tempĂ©rature : la classe T (T1 Ă  T6) limite la tempĂ©rature de surface maximale de l'appareil ; T5 ou T6 s'imposent pour les environnements avec solvants ou gaz Ă  faible point d'inflammation.

La certification IECEx vient en complément de la certification ATEX (directive 2014/34/UE) pour les sites hors Union européenne (offshore, export). Un indice IP élevé ne confère pas de conformité Ex : les deux exigences sont indépendantes et doivent être vérifiées séparément sur la fiche technique du modèle retenu.

Les couleurs des avertisseurs lumineux véhiculent une information d'état lisible à distance par l'ensemble des opérateurs. Si aucune norme n'impose une correspondance universelle unique, des conventions d'usage se sont répandues dans les environnements industriels et servent de référence pour la cohérence de site :

• Rouge : danger, dĂ©faut critique ou arrĂŞt d'urgence ; action immĂ©diate requise. AssociĂ© au mode flash ou clignotant pour maximiser l'attrait visuel.
• Ambre / orange : avertissement, Ă©tat anormal imminent ou dĂ©passement temporaire d'un seuil ; surveillance ou intervention Ă  prĂ©voir.
• Vert : fonctionnement normal, machine prĂŞte ou process en cours ; aucune action requise de la part de l'opĂ©rateur.
• Bleu : appel opĂ©rateur, demande de maintenance, contrĂ´le qualitĂ© ou toute condition dĂ©finie localement qui ne peut ĂŞtre assignĂ©e aux trois couleurs prĂ©cĂ©dentes.

La visibilité d'une couleur varie selon la technologie : une LED rouge perd environ 17 % de transmission lumineuse à travers un dôme coloré, contre 87 % pour un flash xénon rouge. Le dôme transparent préserve la totalité de l'intensité et offre la meilleure portée, au prix d'une signification moins immédiate. Sur un même site, le code couleur doit rester cohérent entre les colonnes lumineuses, les voyants de pupitre et les avertisseurs sonores et lumineux muraux. Cette correspondance se documente dans les procédures opérationnelles ou les commentaires d'automate, pour éviter toute ambiguïté lors d'une intervention ou d'un remplacement d'équipement.
