Bureau d'étude en éclairage LED - Solutions professionnelles sur-mesure - UPTOLED
UPTOLED : Expert en éclairage industriel - UPTOLED, expert en éclairage LED industriel, vous accompagne dans tous vos projets de relamping. - Nos experts se déplacent sur site pour vous ...
Service de relamping LED pour un éclairage économique de meilleure qualité - Up to led
Également appelé Relampage LED, le relamping est le fait de moderniser son système d’éclairage intérieur ou extérieur. Il consiste à remplacer un éclairage vieillissant composé de ...
Service d'installation électrique dans les domaines de l'industrie, du bâtiment et des services publics - roboteam
Spécialiste du génie électrique, nous vous proposons une offre globale. - En s’appuyant sur son métier historique d’intégrateur de solutions électriques dans les domaines de ...
Service de relamping LED - Rénovation d'éclairage d'entreprise et de collectivités - PRECISION LED
Relamping LED - Le relamping consiste à remplacer un système d’éclairage existant par des équipements LED, plus efficaces sur le plan énergétique. - Pourquoi changer son éclairage ? - La ...
Combien coûtent les services d’un bureau d’étude d’éclairage ?
- Une étude simple coûte autour de 3 000 €. Elle comprend une analyse de plans, une vérification des niveaux d’éclairement ou une simulation photométrique.
- L’étude d’un logement, d’un commerce, d’un restaurant ou de bureaux coûte autour de 6 000 €. Le prix varie selon la surface, le nombre d’espaces et le niveau de détail demandé.
- Une étude industrielle, sportive ou tertiaire complexe coûte entre 5 000 et 6 000 € et plus. Ces projets nécessitent des calculs photométriques approfondis, plusieurs scénarios et des vérifications normatives.
- Une mission complète coûte entre 8 000 et 15 000 € et plus. Elle comprend la conception lumière, les plans d’implantation, la rédaction du CCTP, le suivi des travaux et l’assistance à la mise en service.
Pourquoi faire appel à un bureau d’étude d’éclairage ?
- Conformité normative documentée : vérification des prescriptions des normes EN 12464-1 pour les bureaux, EN 13201 pour la voirie ou EN 1838 pour la sécurité, livrée sous forme de note de calcul.
- Performance énergétique chiffrée : dimensionnement adapté avec calcul du ratio W/m² et sélection des sources LED, justifié par un rapport de simulation.
- Confort visuel maîtrisé : contrôle de l'indice d'éblouissement UGR, de l'uniformité et de la luminance, restitués dans une cartographie lux ou une carte en fausses couleurs.
- Scénarios de pilotage définis : programmation des séquences de gradation, d'asservissement à la lumière naturelle ou de détection de présence, avec paramètres documentés pour la mise en service.
- Valorisation architecturale : conception de plans lumière, de scénarios d'ambiance et de mises en lumière, produits sous forme de rendus 3D exploitables par l'architecte.
- Base de consultation solide : rédaction d'un CCTP et d'un quantitatif permettant de consulter plusieurs installateurs sur une base technique identique.
Quels livrables un bureau d'étude d'éclairage remet-il au client ?
- Rapport de calcul photométrique : note chiffrée avec niveaux d'éclairement, uniformité et UGR par zone, produite sous DIALux ou Relux.
- Plan d'implantation : positionnement des luminaires en format DWG ou DXF, intégrable directement dans les plans d'exécution.
- Cartes isolux et fausses couleurs : visualisation de la répartition lumineuse par zone, utile pour valider les niveaux avant travaux.
- Quantitatif et nomenclature : liste des équipements avec références, puissances et quantités, permettant de chiffrer précisément l'installation.
- Fichiers projet DIALux ou Relux : fichiers sources transmis au client pour permettre des modifications ultérieures ou la validation par un tiers.
- CCTP et DCE : prescriptions techniques rédigées pour consulter des entreprises d'électricité sur un cahier des charges défini.
- PV de mise en service : compte rendu de réception incluant les réglages de scénarios et les niveaux mesurés sur site, particulièrement utile pour les projets avec pilotage DALI ou KNX.
Comment choisir un bureau d'étude d'éclairage projet ?
- Indépendance vis-à-vis des fabricants : un bureau d'étude indépendant prescrit les équipements en fonction des performances et non d'un catalogue partenaire. Vérifier que les simulations intègrent plusieurs marques et que le quantitatif n'est pas limité à un seul fournisseur.
- Références sectorielles vérifiables : demander des projets réalisés dans le même secteur d'activité, avec les normes applicables, les surfaces concernées et les livrables produits.
- Logiciels utilisés et livrables remis : s'assurer que le bureau utilise DIALux ou Relux et qu'il fournit les fichiers sources avec le rapport. Un rapport sans fichier projet ne permet pas de vérification ni de modification.
- Périmètre pilotage couvert : si le projet inclut DALI-2, KNX ou DMX, vérifier que le bureau maîtrise la conception des architectures de pilotage et pas seulement le calcul photométrique.
- Périmètre de la mission contractualisé : distinguer étude seule, étude avec assistance à la consultation et étude avec suivi de mise en service. Chaque périmètre produit des livrables différents et un coût différent.
- Délais et nombre d'itérations inclus : une étude sérieuse prévoit généralement deux à trois variantes de simulation. Vérifier combien de tours de validation sont inclus dans le forfait.
Quels sont les secteurs d’intervention d’un bureau d’étude d’éclairage ?
- Dans la voirie et l'espace public, un service d'étude d'éclairage public travaille sous la norme EN 13201. L'étude détermine la classe d'éclairage de la voie, calcule la luminance et l'uniformité, et produit un dossier de calcul intégrant les solutions d'éclairage public LED et les systèmes de pilotage intelligent. Le relamping LED peut être intégré à la mission.

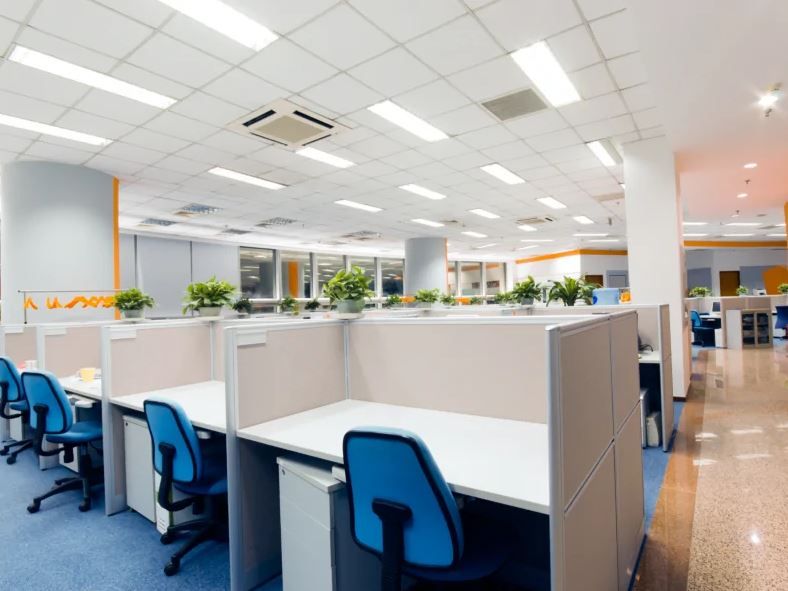

- Dans le tertiaire, les normes EN 12464-1 et EN 12464-2 fixent les niveaux d'éclairement par type de tâche. L'étude maîtrise l'éblouissement UGR, l'uniformité et l'asservissement à la lumière naturelle. Le livrable inclut les scénarios de gradation et les paramètres de détection de présence.

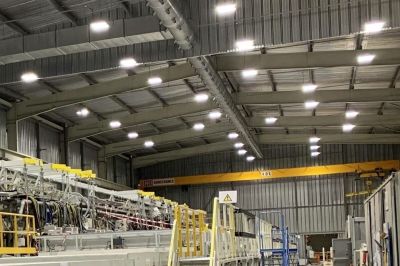

- Dans l'industrie et la logistique, les grandes hauteurs sous plafond et les environnements techniques imposent un dimensionnement spécifique. Le service d'éclairage industriel calcule les niveaux par zone de travail et produit un plan d'implantation adapté aux contraintes de maintenance.
- Pour l'éclairage sportif, la norme EN 12193 fixe les niveaux d'éclairement et l'uniformité selon le sport pratiqué et le niveau de compétition. Le service d'éclairage pour terrains de sport produit un calcul détaillé avec rendu visuel et vérification de l'uniformité sur la surface de jeu.
- Dans les établissements de santé et les sites sensibles comme les hôpitaux ou les établissements pénitentiaires, l'étude intègre des exigences de robustesse et de sécurité, notamment pour les luminaires pour salle blanche.
- Pour les projets culturels et architecturaux, l'étude produit des plans lumière, des scénarios d'ambiance et des mises en lumière adaptées aux monuments ou aux scénographies événementielles.
Comment se déroule une étude d’éclairage ?
Analyse du site et des besoins
La première étape consiste à réaliser un audit du site pour identifier les contraintes techniques et les objectifs du projet. Le bureau d'étude collecte les données nécessaires au lancement de la simulation.
Les informations à préparer côté client sont les suivantes :
- Plans au format DWG ou DXF, ou fichier IFC si le projet est en BIM.
- Hauteurs sous plafond ou hauteur de fixation prévue pour les luminaires.
- Usages par zone et activités exercées.
- Objectifs en niveaux d'éclairement ou contraintes UGR si déjà définis.
- Contraintes d'exploitation : horaires, zones ATEX, températures extrêmes.
Cette phase débouche sur une note de cadrage qui fige les hypothèses de calcul avant la modélisation.
Modélisation et simulation photométrique
Le bureau d'étude modélise l'espace dans DIALux ou Relux à partir des plans transmis. Cette étape produit deux à trois variantes de simulation, testant plusieurs implantations ou types de luminaires.
Les sorties typiques de cette phase sont les suivantes : cartes isolux, rendus en fausses couleurs, rapport de calcul avec niveaux d'éclairement, uniformité et UGR par zone. Les fichiers sources DIALux ou Relux sont conservés pour les tours de validation. La simulation permet d'ajuster les choix techniques avant toute commande de matériel.
Conception technique et cahier des charges
Une fois la variante validée, le bureau d'étude rédige la solution technique. Cette phase produit les documents de consultation nécessaires aux installateurs.
Les livrables de cette étape comprennent : le plan d'implantation en DWG ou DXF, le quantitatif avec références et puissances, et le cahier des charges ou CCTP. Les exigences de performance sont intégrées dans ces documents, notamment les niveaux d'éclairement, l'uniformité et les contraintes UGR applicables au site.
Mise en œuvre et mise en service
La mise en service couvre l'installation, les réglages et la validation des performances sur site. Le bureau d'étude intervient pour la programmation des systèmes de gestion : paramétrage des scénarios d'éclairage, réglage des détecteurs de présence et configuration des niveaux de gradation.
Pour les projets avec pilotage DALI-2, KNX ou DMX, le client peut demander un PV de mise en service documentant les adresses affectées, les scènes programmées et les niveaux mesurés sur site. Ce document constitue la preuve de conformité à remettre au maître d'ouvrage.
Suivi des performances et maintenance
Après la mise en service, un suivi peut être réalisé pour contrôler les niveaux d'éclairage dans le temps. Cette option inclut la vérification des niveaux sur site, des ajustements de paramètres si nécessaire et des recommandations pour la maintenance préventive des équipements.
