Éclairage industriel

Les réglettes industrielles étanches conviennent aux ateliers, aux zones de production humides et aux couloirs soumis à des projections. En environnement poussiéreux ou humide, un indice IP65 suffit pour la plupart des ateliers. Un indice IP66 est recommandé lors de nettoyages fréquents à jet d'eau, et un IP69K s'impose dans les environnements agroalimentaires ou soumis à des lavages haute pression. Ces luminaires linéaires se posent en saillie ou en suspension et acceptent des options d'interconnexion pour former des lignes continues, utiles sur les lignes de production.

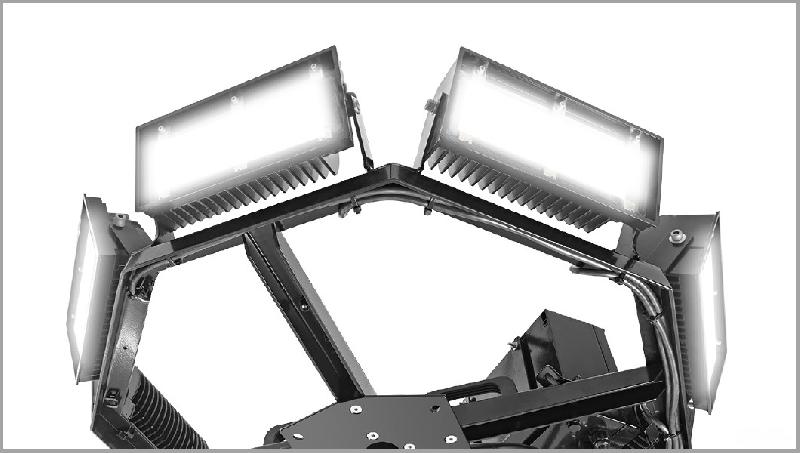

Les projecteurs industriels couvrent les zones extérieures étendues : quais de chargement, parkings, façades de bâtiments et zones de stockage à ciel ouvert. Ils s'installent en hauteur ou en façade avec un indice minimum IP65, porté à IP66 dans les environnements exposés aux intempéries ou aux vents marins. L'angle de faisceau guide le choix selon la hauteur de montage : un faisceau étroit (15° à 30°) porte loin depuis une hauteur élevée, tandis qu'un faisceau plus large (60° à 90°) homogénéise l'éclairement sur une zone proche. Un angle inadapté génère des zones sombres ou un éblouissement gênant pour les opérateurs au sol.

Les luminaires grande hauteur (high bay) s'adressent aux bâtiments dont la hauteur sous plafond dépasse 6 mètres. Entre 6 et 8 mètres, des modèles de 100 à 150 W produisant 15 000 à 25 000 lumens couvrent efficacement les allées. Entre 8 et 12 mètres, des puissances de 150 à 240 W sont généralement nécessaires. L'optique joue un rôle clé : un faisceau de 60° convient aux espaces ouverts, alors qu'un faisceau de 90° assure une meilleure uniformité sur de grandes surfaces. Ces éclairages industriels existent en format UFO (rond, adapté aux espaces dégagés) ou en format linéaire (allées, entrepôts à rayonnages).

L'éclairage linéaire assure une continuité lumineuse sur les lignes de production et les allées de circulation. Il répond particulièrement bien aux entrepôts à rayonnages hauts, où les optiques asymétriques (30°×70° ou 40°×130°) éclairent simultanément le sol de l'allée et la façade des racks, là où un faisceau large enverrait une partie de la lumière vers le plafond sans éclairer les niveaux bas. Un rapport d'uniformité de 0,5 sur la zone de travail garantit une lecture des étiquettes et des opérations de picking sans zones d'ombre. Les modules s'alignent en lignes continues, ce qui simplifie le câblage et homogénéise la distribution lumineuse sur toute la longueur.

Les luminaires ATEX sont certifiés conformes à la directive 2014/34/UE pour être utilisés dans des zones où une atmosphère explosive peut se former. Le zonage distingue les zones gaz (0, 1, 2 selon la fréquence de présence de l'atmosphère explosive) et les zones poussières (20, 21, 22). Un luminaire certifié pour une zone plus sévère reste utilisable dans une zone moins sévère, mais l'inverse est interdit. Le marquage Ex sur la fiche technique indique le mode de protection (par ex. Ex d pour antidéflagrant, Ex e pour sécurité augmentée), le groupe de gaz et la classe de température. Ces éléments sont à vérifier systématiquement avant toute installation d'éclairage industriel ATEX, notamment en environnement chimique, pétrolier ou dans des silos à poussières combustibles.

Certains projets d'éclairage industriel requièrent des luminaires conçus pour des contraintes hors norme. Les principales situations concernées sont :

• Les zones à basse température, comme les entrepôts frigorifiques ou les chambres froides fonctionnant jusqu'à -25 °C, nécessitent des drivers prévus pour un démarrage instantané dans le froid sans réduction du flux ni de la durée de vie.
• Les éclairages pour cabines de peinture doivent garantir un rendu des couleurs élevé (CRI ≥ 90) et un indice de protection adapté à la présence de solvants.
• Les éclairages pour salles blanches s'intègrent dans les plafonds techniques avec des formes sans arêtes pour limiter l'accumulation de particules et répondre aux exigences de propreté.

Les zones soumises à des lavages réguliers à haute pression exigent un indice IP69K, tandis que les environnements chimiques agressifs orientent le choix vers des boîtiers en matériaux résistants à la corrosion.

Le prix d'un éclairage industriel varie généralement de moins de 100 à plus de 800 euros, selon le type de luminaire, la surface à couvrir et les contraintes du site. Les fourchettes observées par famille sont les suivantes :

• Une réglette industrielle étanche se situe entre 30 € et 150 €.
• Un luminaire grande hauteur varie entre 80 € et 400 €.
• Un projecteur industriel se situe entre 50 € et 500 €.
• Les luminaires ATEX sont compris entre 200 € et 800 €.
• Les luminaires pour salle blanche varient entre 150 € et 600 €.

Plusieurs facteurs font varier ce prix unitaire : le niveau de protection requis (IP69K ou certification ATEX entraîne un surcoût), les optiques spécifiques, la compatibilité avec un système de pilotage DALI, et la qualité du driver qui conditionne la durée de vie réelle du luminaire.

Le coût d'installation dépend de la configuration. Une installation standard se situe entre 20 € et 80 € par point lumineux. Une installation en grande hauteur nécessitant une nacelle se situe entre 80 € et 200 € par point lumineux.

Les coûts d'exploitation incluent la consommation électrique et la maintenance. L'utilisation de LED permet de réduire la consommation d'énergie et de limiter les interventions grâce à une durée de fonctionnement pouvant dépasser 50 000 heures. Le retour sur investissement d'un éclairage industriel dépend du nombre de luminaires, du temps d'utilisation quotidien et du coût de l'énergie. Il se situe entre 1 et 4 ans dans la plupart des installations industrielles.

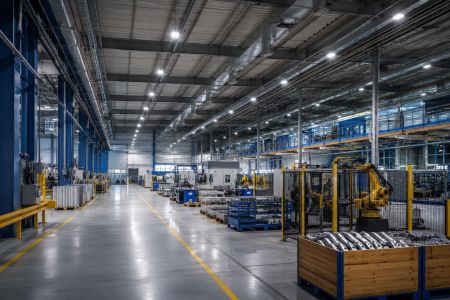

• Éclairage d'ateliers de production : les ateliers exigent un éclairement maintenu entre 300 et 500 lux pour les travaux d'assemblage courant, et jusqu'à 750 lux pour les opérations de précision. Un CRI ≥ 80 garantit une bonne discrimination des couleurs sur les pièces, et un UGR ≤ 22 limite l'éblouissement aux postes de travail.

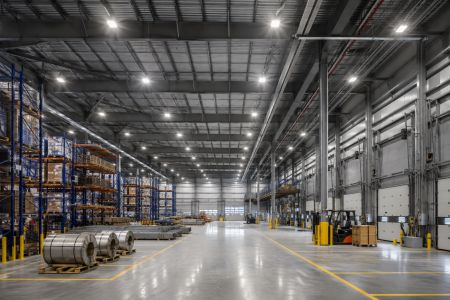

• Éclairage d'entrepôts et plateformes logistiques : les entrepôts requièrent 150 à 300 lux selon les zones (allées de circulation, zones de préparation de commandes), avec une uniformité d'au moins 0,5 sur les zones actives pour sécuriser les déplacements de chariots et faciliter la lecture des étiquettes.
• Éclairage de zones de manutention : les quais de chargement et les zones de déchargement demandent environ 300 lux avec un indice de protection adapté aux conditions extérieures (IP65 minimum), et un éclairage orienté pour éviter les ombres portées par les charges en mouvement.
• Éclairage de sites industriels extérieurs : les parkings, voies de circulation et zones de stockage extérieures nécessitent des projecteurs IP65 ou IP66, avec un faisceau adapté à la hauteur de montage pour assurer une uniformité suffisante et limiter l'éblouissement des conducteurs.
• Éclairage de zones à risque : les zones ATEX impliquent des luminaires certifiés Ex dont le mode de protection correspond à la zone classée (0/1/2 pour les gaz, 20/21/22 pour les poussières), avec un marquage de température (classe T) compatible avec les substances présentes.

Le niveau d'éclairage dépend de l'activité. Un atelier utilise entre 300 et 750 lux. Une zone de stockage fonctionne entre 100 et 300 lux. Une zone de contrôle peut atteindre 1 500 lux. Ces valeurs correspondent à des lux maintenus, c'est-à-dire garantis dans la durée en intégrant le vieillissement des sources et l'encrassement des optiques. Un facteur de maintenance de 0,70 à 0,80 s'applique au dimensionnement pour éviter que les niveaux ne chutent sous les seuils requis au fil du temps. Le flux lumineux se calcule selon la surface. Par exemple, 1 000 m² avec 300 lux nécessitent environ 300 000 lumens en conception initiale, auxquels s'ajoute la marge liée au facteur de maintenance.

La hauteur détermine le type de luminaire industriel et le choix de l'optique.

• Entre 3 et 6 mètres, des réglettes ou luminaires linéaires sont utilisés, avec des faisceaux larges (90° à 120°) pour assurer l'uniformité au sol.
• Entre 6 et 12 mètres, des luminaires grande hauteur sont installés avec des optiques de 60° à 90° selon la largeur à couvrir.
• Au-delà de 12 mètres, des projecteurs sont utilisés avec des faisceaux plus étroits pour porter la lumière jusqu'au sol sans dispersion excessive.

Un faisceau trop large en grande hauteur entraîne un éclairement insuffisant au sol et des zones d'ombre entre luminaires. Un espacement entre luminaires équivalent à la hauteur d'accrochage constitue un repère pratique pour maintenir l'uniformité.

Chaque environnement industriel génère des contraintes spécifiques qui orientent le choix du luminaire.

• En industrie agroalimentaire, la combinaison d'une humidité permanente et de nettoyages réguliers exige des boîtiers IP66 minimum, IP69K pour les lavages haute pression, avec des joints en silicone et des visseries inox.
• En environnement chimique, les matériaux du boîtier doivent résister aux produits en présence : l'aluminium traité ou les thermoplastiques spécifiques offrent une bonne tenue à la corrosion.
• En atmosphère poussiéreuse, le premier chiffre de l'indice IP (6 = étanche à la poussière) devient le critère prioritaire pour éviter l'encrassement des optiques et la surchauffe du driver.

L'indice IP indique la protection contre l'eau et la poussière.

• Un IP65 protège contre la poussière et les projections d'eau directionnelles.
• Un IP66 protège contre les jets d'eau puissants.
• Un IP69K résiste aux jets haute pression et haute température, nécessaire dans les environnements de lavage intensif.

L'indice IK indique la résistance aux chocs mécaniques. Les valeurs utilisées en industrie vont de IK08 à IK10. Un IK10 résiste à un choc de 20 joules et constitue la référence dans les zones de circulation de chariots ou exposées à des chocs d'outillage. Un indice IP élevé ne remplace pas une certification ATEX : les deux critères répondent à des exigences distinctes.

L'uniformité (Uo) se calcule comme le rapport entre l'éclairement minimal et l'éclairement moyen sur la zone de travail. Un rapport supérieur à 0,4 sur la zone environnante permet de limiter les zones sombres. Sur la zone de travail elle-même, une uniformité de 0,6 est visée pour les tâches courantes. Les écarts d'uniformité résultent d'une implantation trop espacée ou d'une optique inadaptée à la hauteur : une simulation photométrique confirme les valeurs avant installation et évite des réinterventions coûteuses.

L'éclairage se raccorde au réseau électrique standard. Des systèmes de gestion permettent d'adapter l'intensité selon l'occupation et la lumière du jour disponible. La détection de présence par capteurs micro-ondes ou infrarouge maintient un niveau de veille (10 à 20 % du flux) dans les zones inoccupées, puis revient à pleine puissance à la détection. Le protocole DALI (bus numérique bidirectionnel) autorise un adressage individuel de chaque luminaire, une gestion par groupes et des remontées d'état pour la maintenance. Le protocole 0-10V convient aux installations plus simples avec gradation analogique. Ces systèmes génèrent des économies d'énergie supplémentaires de 30 à 70 % selon le taux d'occupation des zones.

La température de couleur (CCT) exprimée en Kelvin détermine la teinte de la lumière blanche et influence la perception visuelle des opérateurs.

• Pour un atelier de production ou d'assemblage, une plage de 4 000 à 4 500 K assure un bon équilibre entre confort et acuité visuelle sur une journée de travail.
• Les entrepôts à forte activité de picking ou de contrôle d'étiquettes bénéficient d'une plage de 5 000 K, qui renforce le contraste et facilite la lecture à distance.
• Pour des postes de contrôle qualité ou d'inspection de précision, 5 000 à 6 500 K améliore la perception des détails fins.

L'indice de rendu des couleurs (IRC ou CRI) mesure la fidélité de la source lumineuse à restituer les couleurs des objets éclairés. Pour la majorité des ateliers industriels, un CRI ≥ 80 répond aux exigences de la norme EN 12464-1 pour les travaux courants. Les postes de contrôle qualité, d'inspection de surface ou de tri par couleur exigent un CRI ≥ 90 pour éviter les erreurs de jugement sur les défauts, les teintes de câblage ou les revêtements.

Un CRI insuffisant dans une zone de contrôle augmente le risque de non-détection des défauts et génère des coûts de retouche ou de retour produit. Ce critère se vérifie sur la fiche technique du luminaire et s'inscrit dans le cahier des charges transmis aux fournisseurs.

L'indice d'éblouissement UGR (Unified Glare Rating) quantifie la gêne visuelle provoquée par les luminaires dans le champ de vision des opérateurs : plus la valeur est basse, plus le confort est élevé. Les repères opérationnels par zone sont les suivants :

• Tâches de précision et contrôle qualité : UGR < 19
• Assemblage et production courante : UGR 19 à 22
• Zones de stockage et allées de circulation : UGR 25 à 28

L'UGR dépend non seulement du luminaire, mais aussi de son implantation, de la hauteur de montage, de la couleur des parois et de la position de l'observateur. Une simulation sous DIALux ou Relux permet de vérifier les valeurs avant installation, en particulier dans les zones où les opérateurs lèvent fréquemment les yeux (rayonnages hauts, postes debout).

L'efficacité lumineuse, exprimée en lumens par watt (lm/W), indique la quantité de lumière produite pour chaque watt consommé. Les luminaires LED industriels atteignent couramment 120 à 160 lm/W, et les gammes haute performance dépassent 180 lm/W. Ce critère permet de comparer des luminaires à flux lumineux équivalent sur leur consommation réelle. Un éclairage industriel LED de 150 lm/W consomme environ 30 % de moins qu'un luminaire à 110 lm/W pour un même niveau de lux au sol.

L'optique et le pilotage influencent le résultat utile : un luminaire performant en lm/W mais équipé d'une optique inadaptée à la hauteur délivre moins de lux efficaces sur la zone de travail. Ce critère figure dans les spécifications techniques à inclure dans un appel d'offres pour cadrer les propositions des fournisseurs.

Le choix de l'optique détermine la façon dont la lumière atteint la zone utile.

• En grande hauteur (au-delà de 8 mètres), un faisceau étroit de 45° à 60° concentre le flux vers le sol et réduit la perte lumineuse latérale.
• En hauteur intermédiaire (4 à 8 mètres), un faisceau de 60° à 90° répartit la lumière sur une surface plus large avec un bon compromis entre portée et uniformité.
• En basse hauteur (3 à 4 mètres), un faisceau de 90° à 120° évite les zones d'ombre entre luminaires et réduit leur nombre.
• Pour les allées d'entrepôt, les optiques asymétriques orientent préférentiellement la lumière vers les faces des rayonnages plutôt que vers le plafond.

Le driver est le composant qui régule l'alimentation des LED. Sa qualité conditionne directement la durée de vie du luminaire, la stabilité du flux et la compatibilité avec les systèmes de gradation. Un driver de mauvaise qualité ou incompatible avec le protocole de gradation (DALI, 0-10V, TRIAC) génère du scintillement perceptible ou non à l'œil nu, qui provoque de la fatigue visuelle et peut perturber les systèmes de contrôle par caméra.

Avant tout déploiement, la fiche technique doit préciser le protocole de gradation supporté, la plage de gradation (par exemple 1 à 100 % ou 10 à 100 %) et la compatibilité avec les détecteurs ou automates existants. Sur un site industriel converti à la LED progressivement, l'incompatibilité de protocole entre les luminaires neufs et l'installation de gestion existante constitue l'une des principales causes de réinterventions.
