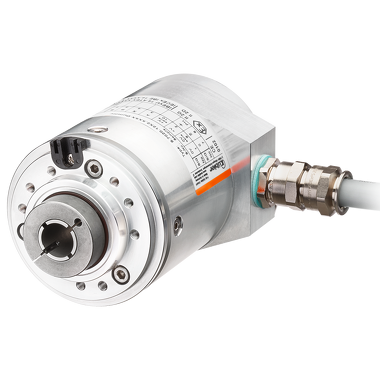

Codeur Incrémental - Sendix 7020

Protection contre les explosions : Codeurs homologués ATEX / IECEx.

Les codeurs incrémentaux Sendix 7000 / 7020 offrent une protection antidéflagrante dans un boîtier compact de 70 mm en aluminium résistant à l'eau de mer. Les codeurs résistants aux chocs et aux vibrations fonctionnent de manière flexible avec une résolution jusqu'à 5000 impulsions par tour et sont disponibles avec des sorties de câble axiales et radiales.

Mécaniquement

• Dimension :
  Ø 70 mm
• Type d'arbre :
  12 mm axe creux, borgne
  14 mm axe creux, borgne
• Type de bride :
  Ø 65.00 mm
  Ø 70.00 mm
• Température de fonctionnement :
  -40 °C ... +60 °C
• Indice de protection :
  IP67
• Raccordements :
  Câble axial
  Câble radial
• Vitesse de rotation max. :
  3.000 min-1
• Poids :
  1500 g

Électrique

• Balayage :
  optique
• Résolution max. :
  5.000 ppr Incrémentaux
• Tension d'alimentation :
  5 V DC
  5...30 V DC
  10...30 V DC
• Interfaces :
  Gegentakt
  TTL / RS422

Fiche technique

Sendix 7000 / 7020
PDF ? 1,1 MB | 09.2025
DE
EN
FR

Instructions d'utilisation

Sendix 7000, 7020, 7053, 7058, 7063, 7068, 7073, 7078, 7083, 7088
PDF ? 3,6 MB | 09.2025
DE
EN
FR

Paramètres de sécurité

Sendix 7020 MTTFd
Multilingue : Allemand, Anglais
PDF ? 472,6 KB | 09.2025

Certificat de conformité

70XX CE
Multilingue : Allemand, Anglais, Français
PDF ? 173,3 KB | 09.2025

CAD mécanique / STEP

Sendix 7020 ATEX / IECEx
ZIP ? 1,9 MB | 09.2025

CAD électronique / ePlan

Sendix 7000 / 7020
ZIP ? 5,3 MB | 09.2025

Certificats Produits

70xx - ATEX Certificat d'examen UE de type
PDF ? 1,3 MB | 09.2025
DE
EN

70xx - IECEx Certificat de conformité

Compact et sûr
Installation possible dans des espaces d'installation limités.
Faible profondeur de montage, diamètre 70 mm.
Sortie de câble compacte axiale ou radiale.
Utilisable dans les applications maritimes - boîtier et bride en aluminium résistant à l'eau de mer.
Reste étanche même dans des conditions d'utilisation difficiles et offre une protection élevée contre les pannes de terrain (indice de protection IP67).

Protection contre les explosions
Type « Enveloppe résistante à la pression ».
ATEX avec certificat d'examen de type CE.
IECEx avec certificat de conformité (CoC).
