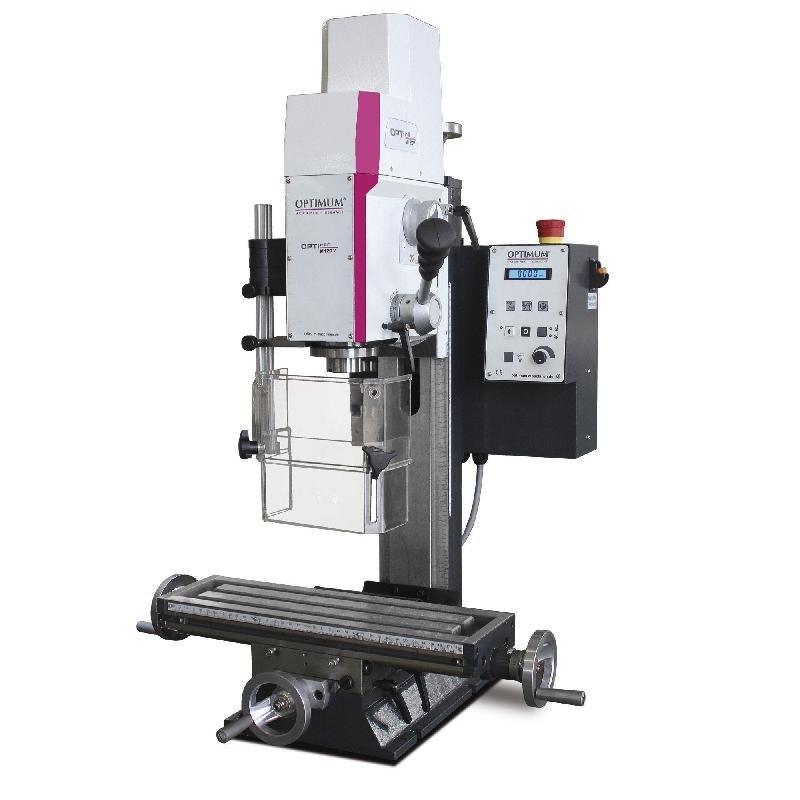

FRAISEUSE OPTIMUM MH 20V
Perceuse-fraiseuse extrêmement rigide avec variateur de vitesse électronique, jauge digitale de profondeur et tachymètre de vitesse de broche. Avec descente fine micrométrique.
Deux plages de vitesses par boîte mécanique pour garantir le couple
Pilotage de la vitesse par variateur en continu
Moteur à courant continu permettant une vitesse constante de rotation
Equipée d’un filtre EMC (protection des signaux électroniques)
Système de sécurité basse tension 24 volts
Descente micrométrique de broche lors des opérations de fraisage
Descente de broche par cabestan lors des opérations de perçage
Rattrapage de jeux sur tous les mouvements y compris la broche de fraisage
Colonne robuste à queue d’aronde garantissant une parfaite rigidité
Queues d'aronde grattées à la main
Inversion du sens de rotation droite/gauche, arrêt d’urgence coup de poing
Carter de protection de mandrin ajustable et asservi électriquement
Table croisée équipée de butées réglables et d’une échelle graduée
Précision de lecture de tous les mouvements par verniers gravés dans la masse
Inclinaison de la tête de ± 600, permettant les opérations de perçage et/ou fraisage dans tous les angles
Equipée de série d’un tachymètre digital de broche avec écran rétroéclairé, d'une jauge digitale de profondeur de l’axe Z et d’une lampe halogène
Norme DIN EN 55011 Classe C1
Modèle original conçu par Optimum Germany
Accessoires de série :

• Tirant M10
• Arbre CM 2 / M10 / B16
• Clés de service

Données électriques

• Alimentation 230 V
• Fréquence 50 Hz

Normes et certifications

• Norme DIN EN 55011
• Classe CEM C2

Capacité de fraisage

• Capacité de surfaçage (max.) 52 mm
• Capacité de fraisage en bout (max.) 20 mm

Table croisé horizontal

• Longueur de la table croisée 510 mm
• Largeur de la table croisée 180 mm
• Taille des rainures en T 12 mm
• Nombre de rainures en T 3
• Entraxe des rainures en T 63 mm
• Charge admissible max. 40 kg

Course

• Course axe X manuelle 280 mm
• Course axe Y manuelle 175 mm
• Course axe Z automatique 210 mm

Broche verticale

• Attachement de broche CM 2
• Plage de vitesses 100 – 3000 T/min.
• Nombre de vitesses 2

Tête de perçage/fraisage

• Inclinaison de la tête ± 60 °

Capacité de fraisage

• Capacité de perçage (acier S235JR) 16 mm
• Capacité en continu (acier S235JR) 12 mm

Broche verticale

• Col de cygne 170 mm
• Contrôle de la vitesse de la broche verticale : Réglable électroniquement Diamètre du fourreau 60 mm
• Course de broche 50 mm
• Motorisation (Mode S6 à 30%) 0,75 kW

Table croisée

• Distance broche-table croisée 255 mm

Dimensions et poids

• Longueur 750 mm
• Largeur 650 mm
• Hauteur 820 mm
• Poids net (brut) 94 kg
