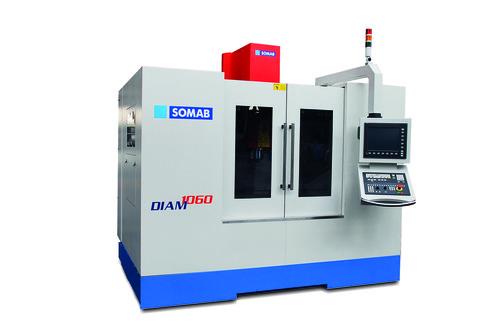

Machines de fraisage diam 1060
Obtenir un devis / prix
Prix et détails sur demande
Mr. Dumontier
Echanger avec le vendeur
Description
DIAM 1060
Centre d'usinage vertical 3 ou 4 axes
Caractéristiques DIAM 620 DIAM 500 DIAM 1000 DIAM 1060 DIAM 1270 DIAM 1670 DIAM 2290
Courses
Longitudinale X (mm) 620 500 1020 1000 1200 1600 2200
Tranversale Y (mm) 520 400 600 600 700 700 900
Verticale Z (mm) 460 450 600 550 650 650 900
Distance nez de broche/table 140 -> 600 120 -> 570 100 -> 700 150 -> 700 150 -> 800 150 -> 800 250 -> 1150
Rotation table (axe C) 360° - - - - - -
Inclinaison table (axe B) -40° -> +110° - - - - - -
Table
Surface Ø650 770 x 300 1100 x 550 1100 x 500 1300 x 600 1750 x 700 2350 x 1000
Rainure en té - taille x nombre 14 x 5 16 x 3 18 x 4 18 x 5 18 x 5 18 x 5 22 x 5
Espacement des rainures en té 100 80 110 100 100 100 160
Hauteur du sol à la table (mm) 715 800 800 850 850 850 850
Charge admissible sur table (kg) 300 200 600 1000 1200 1600 1500
Taille maxi pièce (mm) Ø520 x 330
Broche
Vitesse de rotation (tr/min) 10000 10000 10000 10000 10000 10000 10000
Puissance (kW) 7,5 / 11 5,5 / 7,5 7,5 / 11 11 / 15,5 11 / 15,5 11 / 15,5 18,5 / 22
Couple (Nm) 48 / 70 35 / 48 48 / 70 70 / 98 70 / 98 70 / 98 117 / 140
Cône de broche ISO 40 ISO 40 ISO 40 ISO 40 ISO 40 ISO 40 ISO 40
Changeur automatique d'outils
Nombre de postes 24 12 20 24 24 24 30
Longueur maxi des outils (mm) 250 250 250 300 300 300 300
Diamètre maxi des outils (mm) 76 80 80 80 80 80 80
Ø outils si non adjacents 127 - - 150 150 150 150
Poids maxi des outils (kg) 7 6 6 7 7 7 7
Dimensions
Largeur (mm) 3300 1870 2660 2900 3400 4520 5700
Profondeur (mm) 2300 2150 2595 2200 2200 2200 3500
Hauteur (mm) 3100 2560 2450 2800 3000 3200 4000
Masse (Kg) 6500 2900 5700 6500 7500 10000 27000
Puissance installée (kVA) 50 15 20 50 50 50 55
Centre d'usinage vertical 3 ou 4 axes
Caractéristiques DIAM 620 DIAM 500 DIAM 1000 DIAM 1060 DIAM 1270 DIAM 1670 DIAM 2290
Courses
Longitudinale X (mm) 620 500 1020 1000 1200 1600 2200
Tranversale Y (mm) 520 400 600 600 700 700 900
Verticale Z (mm) 460 450 600 550 650 650 900
Distance nez de broche/table 140 -> 600 120 -> 570 100 -> 700 150 -> 700 150 -> 800 150 -> 800 250 -> 1150
Rotation table (axe C) 360° - - - - - -
Inclinaison table (axe B) -40° -> +110° - - - - - -
Table
Surface Ø650 770 x 300 1100 x 550 1100 x 500 1300 x 600 1750 x 700 2350 x 1000
Rainure en té - taille x nombre 14 x 5 16 x 3 18 x 4 18 x 5 18 x 5 18 x 5 22 x 5
Espacement des rainures en té 100 80 110 100 100 100 160
Hauteur du sol à la table (mm) 715 800 800 850 850 850 850
Charge admissible sur table (kg) 300 200 600 1000 1200 1600 1500
Taille maxi pièce (mm) Ø520 x 330
Broche
Vitesse de rotation (tr/min) 10000 10000 10000 10000 10000 10000 10000
Puissance (kW) 7,5 / 11 5,5 / 7,5 7,5 / 11 11 / 15,5 11 / 15,5 11 / 15,5 18,5 / 22
Couple (Nm) 48 / 70 35 / 48 48 / 70 70 / 98 70 / 98 70 / 98 117 / 140
Cône de broche ISO 40 ISO 40 ISO 40 ISO 40 ISO 40 ISO 40 ISO 40
Changeur automatique d'outils
Nombre de postes 24 12 20 24 24 24 30
Longueur maxi des outils (mm) 250 250 250 300 300 300 300
Diamètre maxi des outils (mm) 76 80 80 80 80 80 80
Ø outils si non adjacents 127 - - 150 150 150 150
Poids maxi des outils (kg) 7 6 6 7 7 7 7
Dimensions
Largeur (mm) 3300 1870 2660 2900 3400 4520 5700
Profondeur (mm) 2300 2150 2595 2200 2200 2200 3500
Hauteur (mm) 3100 2560 2450 2800 3000 3200 4000
Masse (Kg) 6500 2900 5700 6500 7500 10000 27000
Puissance installée (kVA) 50 15 20 50 50 50 55
