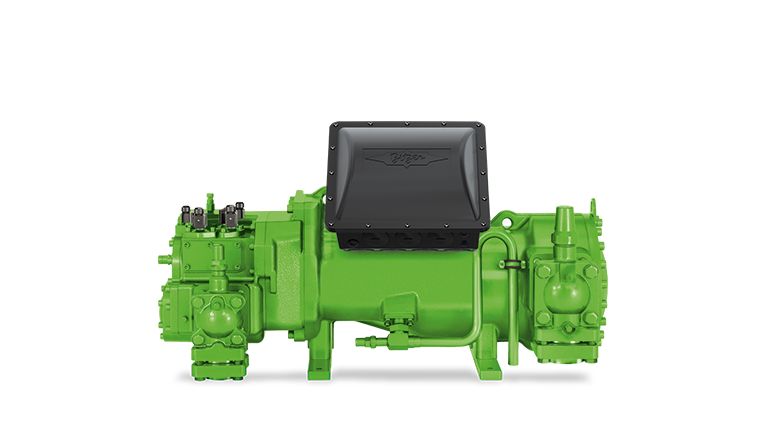

Série hs hsn5343-20(y) - compresseur à vis frigorifique semi-hermetique - bitzer - 2900t/min 50 hz

SÉRIE HS.53 - HS.85 La série HS est la série de compresseurs à vis hermétiques accessibles avec moteur incorporé pour une utilisation dans la grande réfrigération commerciale et le refroidissement du processus. Applicable aux systèmes on-shore et marins. La série HS est bien connue pour sa robustesse éprouvée, sa remarquable efficacité énergétique en charge totale et partielle et sa grande polyvalence dans l'exploitabilité de nombreux fluides frigorigènes synthétiques différents.

Fluides frigorigènes

• grand éventail de fluides frigorigènes
• HFC, mélanges HFC, HCFC, A1, ininflammable
• mélanges HFO, A1, ininflammable
• mélanges HFO, A2L, inflammables
• HFO, A2L, inflammable

Gamme de produits

• 4 familles : HS.53, HS.64, HS.74 et HS.85
• 13 modèles : 84 à 535 m³/h à 50 Hz

Certifications

• CE
• EAC
• UL
• DNV-GL

Applications

• Entrepôts MT et BT réfrigérés
• Groupes refroidisseurs de liquide rapides / installations de congélation rapides
• Groupes refroidisseurs de processus et de liquide A/C
• Production de glace
• Récupération de la chaleur

Secteurs industriels

• Industrie de l'agroalimentaire et des boissons
• Industrie chimique et pharmaceutique
• Industrie marine et offshore

Temps forts

• Efficacité énergétique en tête de l'industrie, en fonctionnement en charge totale ou partielle
• Installation facile avec compresseurs en parallèle pour une capacité accrue du système
• Moteur incorporé refroidi par gaz d'aspiration, pour une robustesse élevée et une large étendue des utilisations possibles

Versions de produit

• HSK (moteur 1) : Application MT et A/C
• HSN : Application LT et MT
• HSKB : étage BT dans les systèmes boosters

Régulation de puissance mécanique

• Commande facile par vanne magnétique à bride
• HS.53 à HS.74 : Régulation de puissance multi-étages (piston de commande)
• HS.85 : : Régulation de puissance duale (tiroir simple) pour régulation de puissance par paliers ou alternativement infinie et compensation Vᵢ
• Convient pour fonctionnement VSD
  • plage de fréquence 20..75Hz

Volume déplacé (2900t/min 50 Hz) 84 m³/h 49 CFM
Volume déplacé (3500 t/min 60 Hz) 101 m³/h 59 CFM
Poids 166 kg 366 lb
Pression max. (BP/HP) 19 / 28 bar 275 / 400 psi
Raccord cond.d'aspiration 54 mm - 2 1/8'' 54 mm - 2 1/8''
Raccord cond. de refoulement 42 mm - 1 5/8'' 42 mm - 1 5/8''
Adapt./vanne d'arrêt pour ECO 22 mm - 7/8'' (Option) 22 mm - 7/8'' (Option)
Huile utilisée R22 B150SH, B100 (Option) B150SH, B100 (Option)
Huile pour R134a/R404A/R507A/R407A/R407F BSE170 (Option) BSE170 (Option)
Huile utilisée R448A/R449A BSE170 (Option) BSE170 (Option)

STANDARD DE LIVRAISON Sonde de température du gaz de refoulement Standard Standard
Démarrage à vide Standard Standard
Contrôle du débit d'huile SE-B2 (Standard) SE-B2 (Standard)
Protection moteur SE-E1 (Standard), SE-E3 (Standard for 660-690V) SE-E1 (Standard), SE-E3 (Standard for 660-690V)
Vanne d'arrêt à l'asp. Standard Standard
Régulation de puissance 100-85-55% (Standard) 100-85-55% (Standard)
Classe de protection IP54 IP54

OPTIONS DISPONIBLES Vanne d'arrêt au refoulement Option Option
Raccord ECO avec vanne d'arrêt Option Option
Protection moteur

INFORMATIONS MOTEUR Tension moteur (autre sur demande) 380-415V PW-3-50Hz 440-480V D-3-60Hz UL
Intensité de fonctionnement max. 48.0 A 48.0 A
Int. démarrage (rotor bloqué) 129.0 A D / 201.0 A DD 246.0 A

NIVEAU SONORE MESURÉ Puissance sonore (-35°C / 40°C) 82,5 dB(A) 84.5 dB(A)
Pression sonore @ 1m (-35°C / 40°C) 74,5 dB(A) 76.5 dB(A)
