Sonde de température et d'hygrométrie

Le type de sonde dépend d’abord de l’endroit où la mesure doit être réalisée. Pour un local sec, une sonde murale 0–10 V suffit généralement. Dans une gaine de ventilation, une sonde dédiée avec protection IP54 est plus adaptée. Pour une installation industrielle ou un réseau de plusieurs capteurs, une sortie 4–20 mA ou Modbus facilite la transmission vers le système de supervision.

• Sonde d'ambiance murale : installée sur une paroi à distance des sources de chaleur et des courants d’air, elle convient aux bureaux, commerces, salles techniques et espaces de stockage. Un boîtier IP20 ou IP30 suffit dans les locaux secs intérieurs.
• Sonde de gaine : intégrée dans une gaine de ventilation, de VMC ou de centrale de traitement d’air, elle mesure directement les conditions de l’air circulant dans le réseau. Un boîtier IP54 est recommandé pour résister à l’humidité de condensation et aux poussières en gaine. La sonde doit être positionnée à mi-hauteur et au centre de l’écoulement pour garantir une mesure représentative, et à une distance suffisante des batteries ou des humidificateurs.
• Sonde pendulaire : suspendue par un câble dans des volumes importants tels que les entrepôts, halls industriels ou serres, elle mesure l’air à une hauteur représentative. Un indice IP54 à IP65 est préférable dans les environnements exposés à l’humidité ou aux projections légères.

• L’indice de protection : IP20 ou IP30 pour les locaux secs intérieurs, IP54 pour les gaines et espaces techniques, IP65 ou IP67 pour les environnements exposés aux projections ou aux nettoyages.
• La précision requise : une tolérance de ±3 à ±5 % HR couvre les applications de régulation CVC courantes, une précision de ±1,5 % HR est nécessaire pour les applications pharmaceutiques, muséales ou de contrôle qualité.
• Le nombre de sorties : certains modèles proposent deux sorties indépendantes pour transmettre simultanément la température et l’humidité relative vers deux boucles de régulation distinctes.
• Les grandeurs calculées disponibles : point de rosée, humidité absolue ou enthalpie, utiles dans les applications de traitement d’air ou de supervision énergétique.
• L’alimentation : la majorité des transmetteurs fonctionne sous 24 V AC/DC ±10 %, à vérifier lors du raccordement de plusieurs capteurs sur une même alimentation.
• Les options complémentaires : afficheur local pour relevé sur site, relais de seuil pour déclenchement d’alarme ou d’équipement, filtre métallique fritté pour protéger le capteur dans les gaines poussiéreuses.
• La périodicité d’étalonnage : une vérification annuelle ou tous les deux ans est recommandée selon la criticité de l’application, avec fourniture d’un certificat pour les secteurs réglementés.

• Sortie 0-10 V : signal en tension compatible avec les régulateurs et systèmes GTB standard. Cette solution convient aux installations de proximité avec des longueurs de câble limitées et un environnement peu exposé aux perturbations électromagnétiques.
• Sortie 4-20 mA : signal en courant adapté aux longues distances de transmission. Son fonctionnement en boucle de courant limite l’impact des chutes de tension et des parasites électromagnétiques, ce qui le rend courant dans les environnements industriels.

• Communication Modbus RTU / RS485 : protocole numérique permettant de raccorder plusieurs sondes sur un même bus de communication. Cette architecture facilite la remontée simultanée de la température, de l’humidité relative et du point de rosée vers un système de GTB, GTC ou automate programmable. L’adressage de chaque capteur s’effectue par commutateur DIP ou via logiciel selon les modèles.

• Sorties relais ou tout-ou-rien : disponibles sur certains modèles pour déclencher automatiquement une alarme, un ventilateur ou un déshumidificateur lorsque des seuils de température ou d’humidité sont atteints.

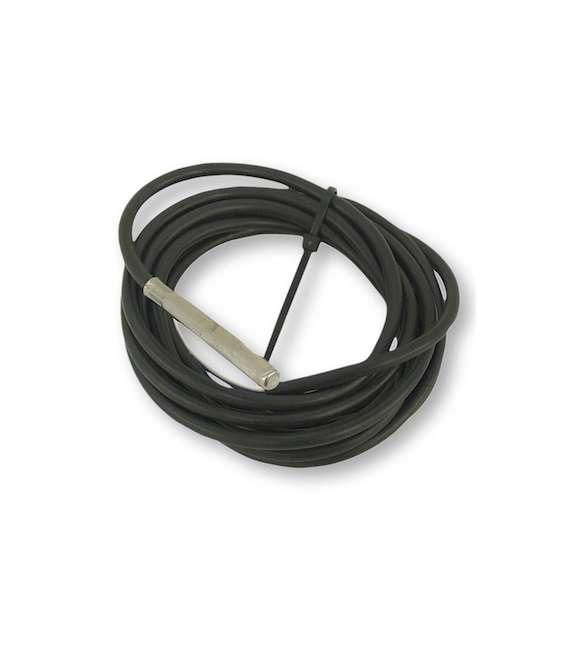

• Sonde déportée : cette configuration dissocie l’élément de mesure du boîtier électronique pour protéger les composants dans les environnements contraints et simplifier les opérations de remplacement du capteur.
