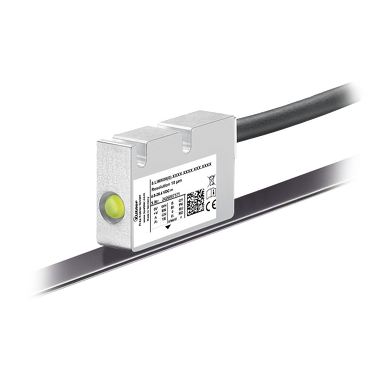

Système de mesure de longueur magnétique - LIM200

Systèmes de mesure linéaire incrémentaux magnétiques
Avec les nouveaux systèmes magnétiques de mesure de longueur sans contact - composés d'une tête de capteur et d'une bande magnétique - pour des longueurs de pôles de 2 mm et 5 mm, la résolution souhaitée du capteur peut être choisie librement. Avec une large plage de températures et un indice de protection IP68 / IP69k, il en résulte une fiabilité maximale même en cas d'utilisation extérieure non protégée.

Mécaniquement

Système de mesure :
Système de mesure de longueur magnétique

Longueur de mesure :
70 m

Accélération :
40 m/s

Raccordements :
Câble radial

Température de fonctionnement :
-20 °C ... +80 °C

Indice de protection :
IP67, IP68, IP69

Électrique

Résolution max. :
1 µm

Précision :
35 µm

Interfaces :
Gegentakt, TTL / RS422

Tension d'alimentation :
4,8...26 V DC

Fiche technique
LIM200
PDF - 997,4 KB | 09.2025
DE, EN, FR

Instructions d'utilisation
LIM200 / LIM500 / LIM2000 / LIM5000
PDF - 3,7 MB | 09.2025
DE, EN

Précision maximale
Un réglage actif de l'offset, de la phase et de l'amplitude optimise automatiquement le capteur en fonction de la situation de fonctionnement actuelle. Les influences dues au montage individuel et aux différences de température pendant le fonctionnement sont automatiquement compensées dans la tête de capteur.

Grande flexibilité
Résolution librement sélectionnable jusqu'à 1 nm.

Optimisé pour une performance optimale
Longueur de sonde de 2 mm pour des exigences élevées en matière de qualité de signal. La condition préalable est un processus d'installation stable qui permet un entrefer de 1 mm maximum.

Mise en service rapide et simple
Utilisation avec un espace de montage réduit.
La tolérance de montage entre la bande magnétique et la tête de capteur est compensée par l'électronique.
Ajustement simple grâce à la fixation par des trous oblongs.
Indication de fonctionnement par LED.

Résistant et insensible
Système de mesure sans contact et sans usure pour une longue durée de vie.
Haute résistance aux chocs et aux vibrations.
Boîtier stable avec indice de protection IP67, en option : boîtier spécial pour une résistance élevée à la condensation (IP68 / IP69, résistance à l'humidité cyclique selon EN 60068-2-38 ainsi qu'à l'humidité-chaleur selon EN 60068-2-78).
