Système de mesure de longueur magnétique - Limes LI50 / B2
Description
Système de mesure de longueur magnétique, incrémental - convient aux environnements les plus rigoureux.

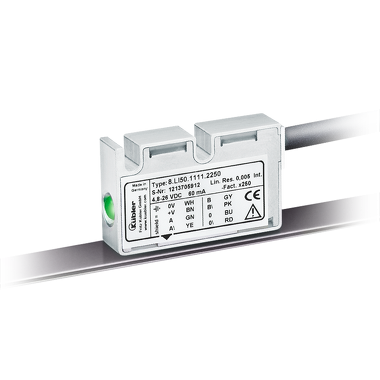

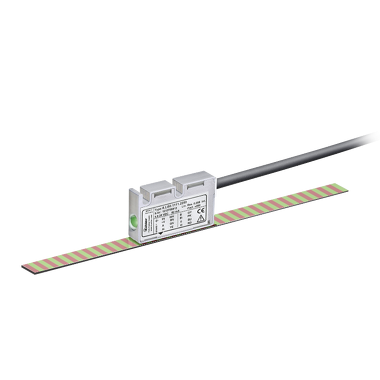

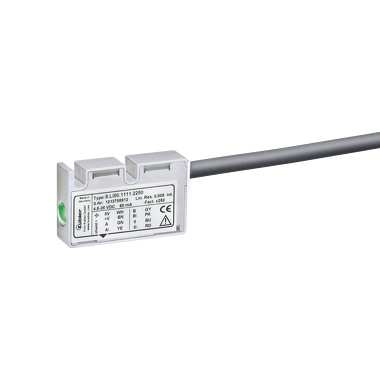

Le système de mesure de longueur incrémental et magnétique sans contact Limes LI50 / B2 - comportant la tête du capteur LI50 et la bande magnétique B2 - permet une résolution allant jusqu'à 5 µm pour une distance maximale de 2 mm entre le capteur et la bande. Pour une utilisation à l'extérieur avec un boîtier en aluminium particulièrement stable avec couvercle en acier inoxydable, une vaste plage de température et un câble résistant aux UV. Indice de protection IP68 / IP69k, technique de surmoulage spéciale et résistance éprouvée contre l'humidité cyclique et la chaleur humide apportent une grande fiabilité, même pour une utilisation à l'extérieur non protégée.
Mécaniquement
| Système de mesure | Système de mesure de longueur magnétique |
| Longueur de mesure | 70 m |
| Accélération | 16 m/s |
| Dimension | 10 mm x 25 mm x 40 mm |
| Température de fonctionnement | -20 °C ... +80 °C |
| Indice de protection | IP67/IP68/IP69k |
Électrique
| Résolution max. | 5 µm |
| Précision | 0,1 |
| Interfaces | Gegentakt, TTL / RS422 |
| Tension d'alimentation | 4,8...26 V DC, 4,8...30 V DC |
Fiche technique
LI50 / B2
PDF – 530,0 KB | 09.2025
DE, EN, FR
Notice de montage
LI20, LI50, RLI20, RLI50
PDF – 329,5 KB | 09.2025
Paramètres de sécurité
Limes LI50 MTTFd
Multilingue: Allemand, Anglais
PDF – 219,3 KB | 09.2025
CAD mécanique / STEP
LI50
ZIP – 351,1 KB | 09.2025
Sendix 5000
ZIP – 18,0 MB | 09.2025
Nota
Instructions pour coller la bande magnétique
Multilingue: Allemand, Anglais
PDF – 597,1 KB | 09.2025
Robuste
Boîtier stable avec indice de protection IP67.
En option : boîtier spécial pour une haute résistance contre la condensation (IP68 / IP69k, résistance contre l'humidité selon EN 60068-3-38 et la chaleur humide selon EN 60068-3-78).
Technologie de mesure sans contact - ainsi, pas d'usure. Bande de recouvrement pour protéger la bande magnétique.
Installation facile
Collage facile de la bande magnétique.
Grande tolérance de montage.
Espace d'installation très faible.
Signaux d'avertissement sur la LED d'état en cas de champ magnétique trop faible.
